응력-변형률 선도의 핵심 구간과 재료 물성 읽는 법을 일반 정보로 정리합니다.
응력과 변형률, 그래프의 출발점
응력-변형률 선도는 재료에 힘을 가했을 때 내부에 생기는 응력과 길이 변화 비율인 변형률을 함께 표시한 그래프입니다. 응력은 보통 가한 하중을 단면적으로 나누어 계산하고, 변형률은 원래 길이에 대한 변화량의 비율로 나타냅니다. 같은 하중이라도 단면적과 형상이 다르면 응력값은 달라질 수 있으므로 시험편의 조건을 먼저 확인해야 합니다.
가로축은 일반적으로 변형률, 세로축은 응력입니다. 그래프가 어디에서 직선에 가깝고 어디에서 꺾이는지 살피면 재료가 원래 모습으로 돌아오는 범위와 영구 변형이 남는 범위를 구분할 수 있습니다. 단위와 축의 눈금을 함께 읽는 습관이 해석 오류를 줄입니다.

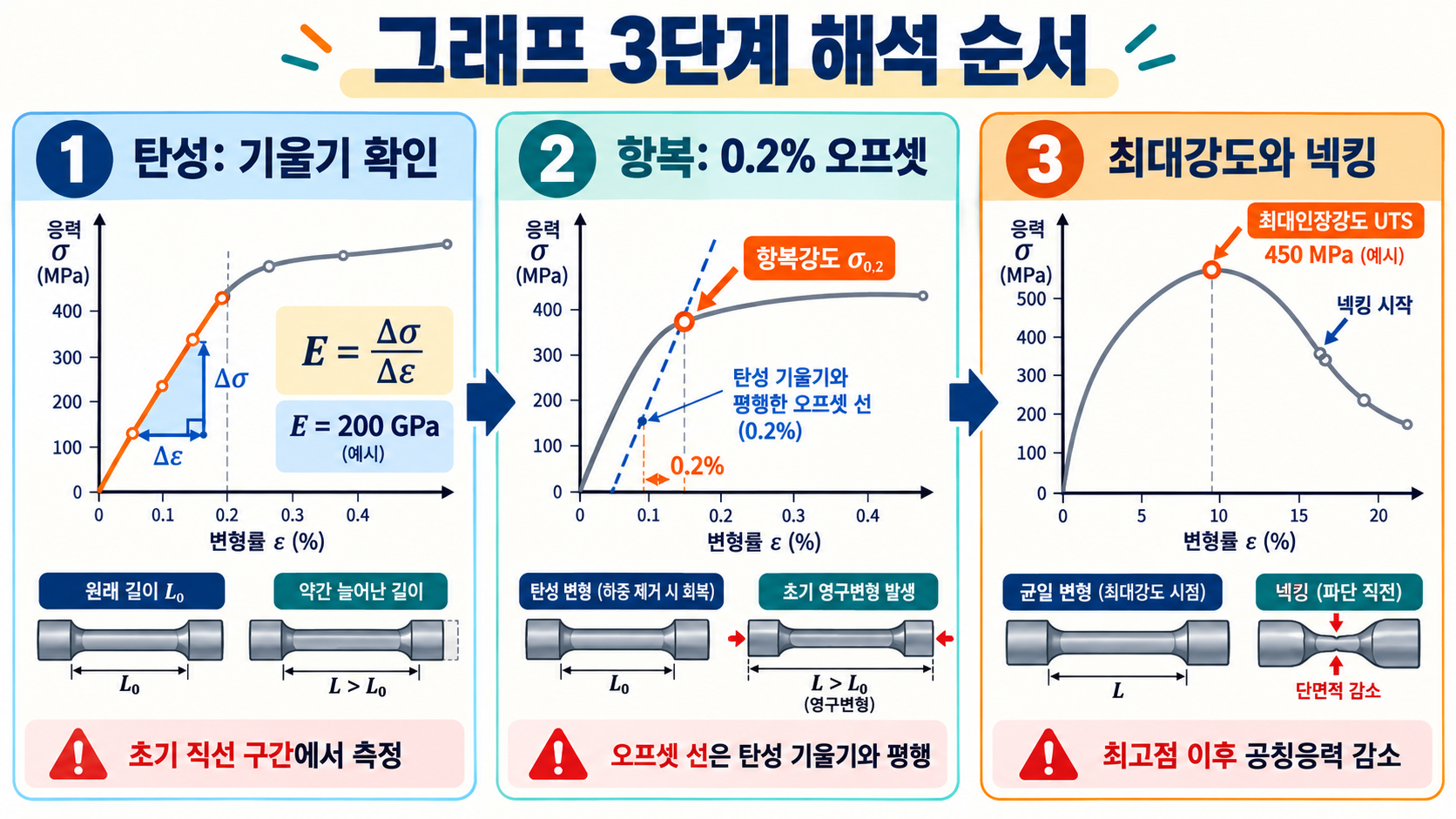

탄성 구간과 영률 읽기
그래프 초반의 직선에 가까운 구간은 탄성 구간입니다. 이 범위에서는 힘을 제거하면 재료가 대체로 원래 길이로 돌아옵니다. 직선의 기울기는 영률 또는 탄성계수로 부르며, 값이 클수록 같은 응력에서 변형률이 작아 상대적으로 단단한 재료로 이해할 수 있습니다.
영률은 강도와 같은 뜻이 아닙니다. 단단하지만 쉽게 깨지는 재료도 있고, 비교적 잘 휘어도 큰 하중을 견디는 재료도 있습니다. 설계에서는 영률, 항복강도, 인장강도, 연신율을 함께 비교해야 하며 사용 온도와 하중 속도도 결과에 영향을 줄 수 있습니다.
비례한도와 탄성한도의 차이
비례한도는 응력과 변형률이 거의 정확히 비례하는 마지막 범위를 뜻합니다. 이 지점 전까지는 후크의 법칙을 근사적으로 적용해 계산하기 좋습니다. 반면 탄성한도는 하중을 제거했을 때 눈에 띄는 영구 변형 없이 되돌아갈 수 있는 최대 응력 수준을 말합니다. 두 개념은 비슷하게 보이지만 시험 방법과 재료에 따라 일치하지 않을 수 있습니다.
실제 데이터에서는 시작점의 미세한 흔들림, 장비 정렬, 시편 고정 상태 때문에 직선 구간 판정이 달라질 수 있습니다. 따라서 한 점의 숫자만 단정하기보다 시험 규격, 그래프의 확대 구간, 반복 시험 결과를 함께 살피는 것이 바람직합니다.
항복점과 0.2퍼센트 오프셋
항복은 재료에 영구 변형이 본격적으로 남기 시작하는 중요한 전환점입니다. 일부 연성 금속은 위쪽과 아래쪽 항복점이 뚜렷하게 나타나지만, 많은 재료는 그래프가 완만하게 휘어 정확한 항복점을 하나로 고르기 어렵습니다. 이때 실무와 규격에서는 0.2퍼센트 오프셋 방법을 자주 사용합니다.
오프셋 방법은 초기 직선 구간과 평행한 선을 변형률 0.002만큼 옮겨 그린 뒤 곡선과 만나는 응력을 항복강도로 정하는 방식입니다. 단, 오프셋 값과 시험 규격은 재료군에 따라 달라질 수 있으므로 성적서나 규격서의 정의를 확인해야 합니다.
인장강도와 넥킹 구간
곡선에서 가장 높은 응력값은 통상 인장강도 또는 최대 인장강도라고 합니다. 재료가 견딜 수 있었던 공칭응력의 최고점이지만, 이 지점이 곧 파단점은 아닙니다. 연성 재료는 최대점 뒤에 한 부분이 가늘어지는 넥킹 현상이 나타나며 공칭응력 곡선은 내려갈 수 있습니다.
넥킹 이후의 거동은 실제 단면적을 반영하는 진응력과 구분해 읽어야 합니다. 공칭응력은 초기 단면적을 기준으로 하고 진응력은 변화한 단면적을 고려합니다. 제품 설계나 성형 공정에서는 어떤 정의의 데이터인지 명확히 기록해야 비교가 가능합니다.
파단과 연성, 취성의 판단
파단점은 시험편이 끊어진 지점입니다. 파단 전까지의 변형률이 크면 일반적으로 연성이 큰 재료로, 변형이 거의 없이 급격히 끊어지면 취성 거동이 큰 재료로 설명합니다. 그러나 이 판단도 시편 형상, 표면 흠집, 온도, 시험 속도에 따라 달라질 수 있어 하나의 그래프만으로 모든 사용 환경을 예측할 수는 없습니다.
연신율과 단면수축률은 파단 뒤의 변형 능력을 수치로 보완하는 지표입니다. 구조물에 갑작스러운 균열 전파가 우려되는 경우에는 강도뿐 아니라 파괴인성, 충격 시험, 저온 거동 자료도 함께 검토하는 것이 안전합니다.

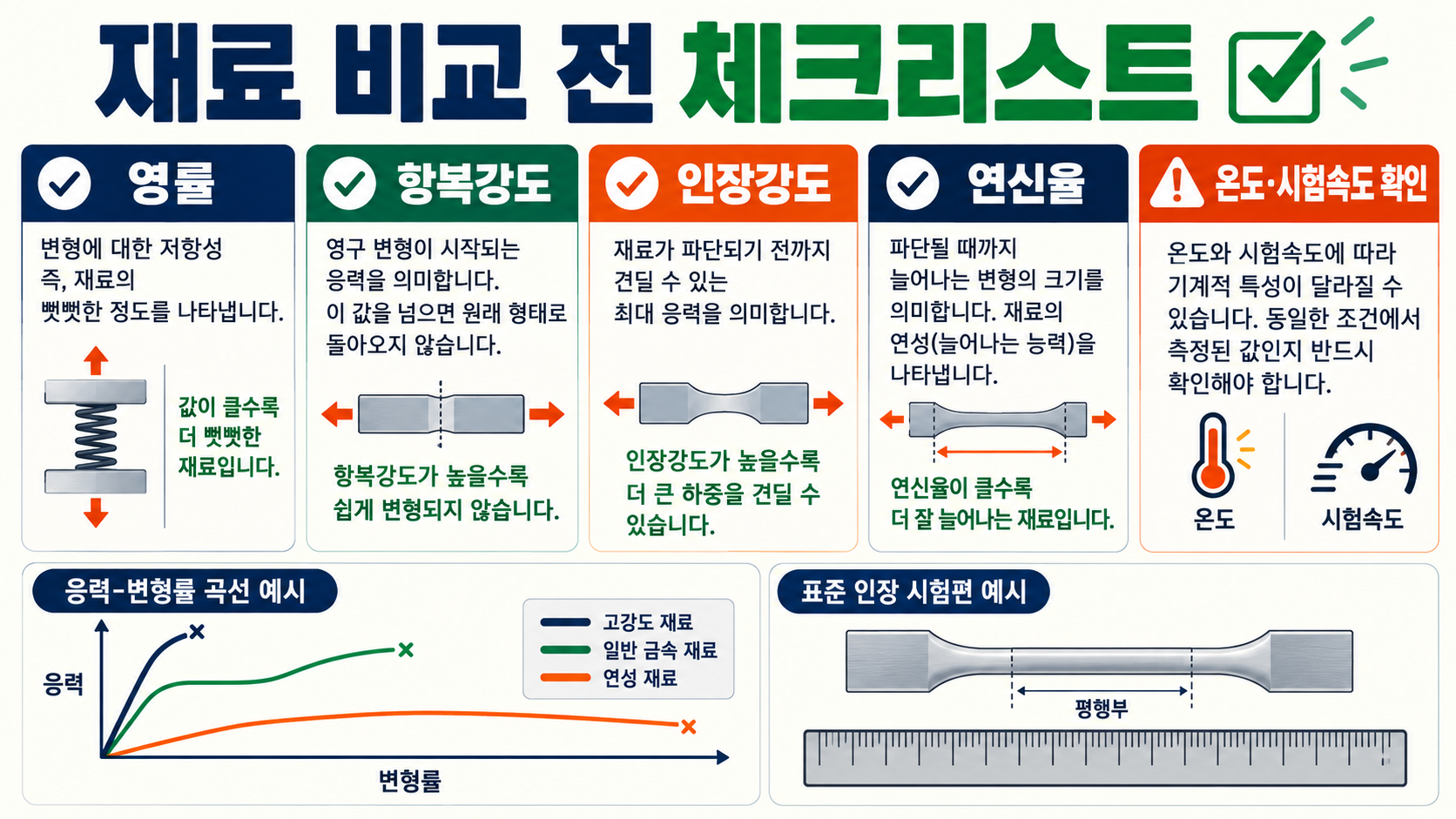

그래프 비교할 때 확인할 세 가지
첫째, 재료 종류와 열처리 상태를 맞춰 비교합니다. 같은 강종이라도 가공과 열처리에 따라 곡선이 크게 달라질 수 있습니다. 둘째, 공칭응력인지 진응력인지와 변형률 정의를 확인합니다. 셋째, 인장 시험인지 압축 시험인지, 시험 온도와 속도가 같은지 살펴야 공정한 비교가 됩니다.
표에 영률, 항복강도, 인장강도, 연신율을 나란히 적으면 목적에 맞는 재료를 고르기 쉽습니다. 예를 들어 처짐을 줄이는 부품은 영률이 중요할 수 있고, 충격을 흡수해야 하는 부품은 연신율과 인성 정보가 더 중요할 수 있습니다.
안전한 활용을 위한 정리
응력-변형률 선도는 재료 선택의 출발점이지 모든 안전성을 보장하는 단일 답은 아닙니다. 실제 구조물은 반복 하중, 부식, 용접부, 조립 공차, 응력 집중 같은 조건을 함께 받습니다. 중요한 설계나 안전 관련 판단은 적용 규격과 인증된 시험 성적서를 기준으로 하고, 필요하면 관련 분야의 자격 있는 전문가에게 검토를 받아야 합니다.
자료를 찾을 때는 공인 시험기관과 표준화 기관의 시험 방법을 우선 확인하세요. ASTM International은 재료 시험 표준을 제공하고, 국가기술표준원은 국내 표준 정보의 확인 경로를 안내합니다. 그래프의 숫자를 인용할 때에는 재료명, 규격, 시험 조건, 데이터 출처를 함께 남기는 것이 재현성과 신뢰성을 높입니다.
시험 데이터의 신뢰도 점검
응력-변형률 데이터는 시험기 자체의 정확도와 시편 준비 상태에 영향을 받습니다. 표점 거리 측정, 단면적 측정, 그립의 미끄럼, 센서 영점, 장비 보정 이력은 결과의 기울기와 강도값을 바꿀 수 있습니다. 특히 얇은 판재나 작은 시편은 정렬 오차에 민감하므로 시험 전 표준 절차를 확인하고 기록을 남겨야 합니다.
여러 시편을 시험했다면 평균값뿐 아니라 산포와 이상값의 원인도 살펴야 합니다. 한 개의 값이 유난히 낮거나 높을 때는 재료의 불균일성, 표면 흠집, 치수 오차, 장비 문제를 구분해야 합니다. 임의로 불리한 결과를 제거하기보다 사전에 정한 규격과 판정 기준을 따르는 것이 중요합니다.
온도와 속도가 곡선에 미치는 영향
재료는 온도가 낮아지면 더 단단하고 취성적으로 보이거나, 온도가 높아지면 더 쉽게 변형될 수 있습니다. 또한 빠르게 당기는 시험과 천천히 당기는 시험의 결과도 다를 수 있습니다. 점탄성 거동을 보이는 고분자나 고온 환경의 금속은 이러한 시간과 온도 의존성이 특히 크게 나타납니다.
따라서 데이터 표기에는 시험 온도, 습도, 변형률 속도, 시편 방향을 포함하는 것이 좋습니다. 서로 다른 제조사 자료를 비교할 때 조건이 빠져 있다면 수치만으로 우열을 말하기 어렵습니다. 실제 사용 환경과 가까운 조건의 성적서를 우선하는 것이 합리적인 비교 방법입니다.
공칭값과 설계 허용치 구분
시험에서 얻은 항복강도와 인장강도는 재료 특성을 보여 주지만 곧바로 설계 허용치가 되지는 않습니다. 설계에는 안전계수, 하중 조합, 장기 사용에 따른 열화, 제조 편차와 같은 요소가 추가됩니다. 따라서 카탈로그의 대표값을 구조 안전 계산에 그대로 대입하는 것은 피해야 합니다.
제품 규격이나 법정 기준이 적용되는 분야라면 해당 분야의 설계 기준과 인증 절차를 확인해야 합니다. 공개된 일반 정보는 학습과 비교를 돕는 용도로 활용하고, 사람의 안전이나 큰 재산 피해와 연결되는 판단은 최신 규정과 전문 검토를 바탕으로 해야 합니다.
학습과 실무에 활용하는 방법
처음 그래프를 읽을 때는 세로축과 가로축의 단위, 초기 직선 구간, 항복 기준, 최대점, 파단점 순서로 표시해 보는 방법이 도움이 됩니다. 그 다음 서로 다른 두 재료 곡선을 겹쳐 보고 기울기와 최고점, 파단 전 변형량이 어떻게 다른지 설명해 보세요. 숫자와 모양을 함께 연결하면 개념이 오래 남습니다.
실무 보고서에는 그래프 이미지 하나만 넣기보다 시험 목적, 재료 규격, 시편 수, 조건, 핵심 결과표와 해석의 한계를 함께 적는 것이 좋습니다. 출처가 있는 원자료와 계산 과정을 보관하면 나중에 재검토하거나 다른 조건의 데이터와 비교할 때도 신뢰도 높은 의사소통이 가능합니다.
응력 집중을 함께 고려하기
응력-변형률 선도는 매끄러운 표준 시편의 평균적인 거동을 나타내지만 실제 부품에는 구멍, 모서리, 나사산, 용접부처럼 응력이 한곳에 모이는 형상이 많습니다. 이런 응력 집중 부근은 전체 평균 응력이 낮아도 먼저 항복하거나 균열이 시작될 수 있습니다. 설계자는 형상 계수와 표면 상태를 별도로 검토해야 합니다.
모서리에 적절한 곡률을 주고, 급격한 단면 변화를 완화하며, 제조 과정에서 생긴 흠집을 관리하는 방법은 응력 집중을 줄이는 데 도움이 됩니다. 다만 구체적인 형상 변경과 허용 기준은 제품의 하중 조건과 적용 규격에 따라 달라지므로 관련 표준과 전문 해석을 따라야 합니다.
반복 하중에서는 다른 지표가 필요
한 번 천천히 당기는 인장 시험에서 좋은 결과를 보인 재료라도 반복되는 진동이나 회전 하중에서는 피로 균열이 생길 수 있습니다. 피로 문제는 응력-변형률 선도만으로 판단하기 어렵고, 응력 진폭, 평균 응력, 반복 횟수, 표면 처리와 환경을 함께 고려해야 합니다. 항복강도가 높다는 사실만으로 긴 수명을 보장할 수는 없습니다.
반복 하중이 예상되는 부품은 S-N 곡선과 피로 한도 자료, 실제 사용 조건의 하중 스펙트럼을 확인하는 것이 좋습니다. 균열이 발견될 때까지의 시간뿐 아니라 균열이 자라는 속도도 안전에 중요합니다. 정기 점검과 비파괴 검사 계획은 재료 데이터만큼 중요한 관리 수단이 될 수 있습니다.
재료별 곡선 모양의 차이
강재와 알루미늄 합금, 고분자, 세라믹은 같은 축으로 그려도 서로 다른 곡선 모양을 보일 수 있습니다. 어떤 금속은 뚜렷한 항복 현상을 보이고, 알루미늄 합금처럼 오프셋 기준이 필요한 경우도 많습니다. 고분자는 시간과 온도에 민감하며, 세라믹은 작은 변형에서 갑작스럽게 파단할 수 있습니다.
이 때문에 재료를 비교할 때 한 가지 숫자만 강조하면 중요한 차이를 놓칠 수 있습니다. 사용 목적이 강성 확보인지, 충격 흡수인지, 성형성인지, 저온 안정성인지 먼저 정하고 그 목적에 맞는 물성 묶음을 비교하세요. 필요하면 실제 조립 상태의 시제품 시험으로 자료를 보완해야 합니다.
그래프를 인용할 때의 출처 표기
온라인에서 본 응력-변형률 그래프는 교육용 개략도인지 실제 시험 데이터인지 구분해야 합니다. 개략도는 구간의 의미를 이해하는 데 유용하지만 정확한 설계 수치의 근거가 될 수 없습니다. 실제 자료를 인용할 때는 재료 등급, 규격, 열처리 상태, 시험 방법, 날짜, 시험 기관과 원문 위치를 함께 기록하는 것이 좋습니다.
출처가 명확하면 다른 사람이 동일한 조건을 확인하고 해석의 차이를 논의할 수 있습니다. 특히 안전 관련 보고서에서는 축 단위가 빠진 그림, 해상도가 낮아 숫자를 읽을 수 없는 그림, 시험 조건이 누락된 표를 그대로 사용하지 않는 편이 좋습니다. 원문 성적서와 공식 표준의 최신 여부도 확인하세요.
핵심 요약과 다음 확인 순서
응력-변형률 선도를 읽을 때는 먼저 축과 단위를 확인하고, 초기 기울기에서 강성을, 항복 기준에서 영구 변형 시작을, 최고점에서 인장강도를, 파단 전 변형량에서 연성을 살핍니다. 공칭응력과 진응력의 차이, 온도와 속도 조건, 표준 시편과 실제 부품의 차이도 함께 기억해야 합니다.
다음 단계는 필요한 재료의 공식 데이터시트를 찾아 시험 조건이 같은지 확인하는 일입니다. 비교표를 만들고 적용 규격의 허용치와 안전계수를 별도로 검토하세요. 이 글은 기본 개념을 위한 일반 정보이며, 구조 안전이나 제품 인증에 관한 구체적인 결정은 최신 기준과 전문가 검토를 통해 진행해야 합니다.
시험편 형상과 표점 거리의 의미
인장 시험의 수치는 시편의 단면적과 표점 거리 정의에 따라 보고 방식이 달라질 수 있습니다. 표점 거리는 변형률을 계산하는 기준 길이이고, 단면적은 공칭응력을 계산하는 기준입니다. 규격에 맞지 않는 시편을 사용하거나 치수 측정이 부정확하면 다른 시험소의 결과와 직접 비교하기 어렵습니다.
시험 결과표를 받을 때는 시편 형상 도면이나 규격 번호, 표점 거리, 초기 단면적이 함께 적혀 있는지 확인하세요. 파단이 그립 근처에서 발생했는지, 표점 범위 안에서 발생했는지도 결과 신뢰도에 영향을 줄 수 있습니다. 이러한 기록은 단순한 행정 정보가 아니라 데이터 해석의 전제입니다.
선도와 제조 공정의 연결
응력-변형률 거동은 소재 자체뿐 아니라 압연, 단조, 용접, 절삭, 적층 제조처럼 부품을 만드는 과정과도 연결됩니다. 냉간 가공은 강도와 경도를 높일 수 있지만 연성을 줄일 수 있으며, 열처리는 조직을 바꾸어 항복과 파단 거동에 영향을 줍니다. 따라서 완성 부품의 물성은 원소재 카탈로그와 다를 수 있습니다.
제조 공정 변경이 있을 때는 변경 전후의 시험 조건을 맞춰 비교하고, 필요한 경우 대표 시편을 다시 시험해야 합니다. 용접 열영향부나 표면 코팅처럼 국부적으로 성질이 달라지는 곳은 별도 평가가 필요할 수 있습니다. 공정 이력과 시험 데이터를 연결해 관리하면 품질 문제의 원인을 추적하기 쉬워집니다.
표준과 공식 자료 확인 경로
재료 시험 방법은 국제 표준, 국가 표준, 산업별 규격에서 세부 절차를 정합니다. 표준은 하중 속도, 시편 조건, 측정 방식, 결과 보고 항목을 통일해 서로 다른 시험 결과를 비교할 수 있도록 돕습니다. 교육 목적의 요약 자료를 볼 때도 실제 판정에 사용할 경우에는 반드시 적용 표준의 원문과 최신 개정 상태를 확인해야 합니다.
국내에서는 국가기술표준원과 관련 표준 정보 서비스를 통해 확인 경로를 찾을 수 있고, 국제 시험 표준은 ASTM International 같은 표준화 기관의 공식 자료를 참고할 수 있습니다. 제품 인증과 안전성 판단에서는 발췌된 블로그 글보다 공식 규격, 공인 시험성적서, 담당 기관의 최신 안내를 우선해야 합니다.
