각파이프와 사각파이프, 각관, 강관의 규격을 읽는 방법부터 치수·두께·중량·용도 확인 순서까지 정리한 실무형 안내입니다.
각파이프·사각파이프·각관, 이름부터 정리하기
현장과 자재상에서는 사각 단면의 강관을 각파이프, 사각파이프, 각관처럼 섞어 부른다. 보통은 네 면이 평평한 중공 강재를 뜻하지만, 제품 표기에는 각관의 바깥치수와 두께, 길이, 표면처리, 강종이 함께 적힌다. 이름이 같아도 구조용인지 가구나 난간용인지, 도금 여부가 무엇인지에 따라 필요한 확인 항목이 달라진다. 원형 강관과 사각 단면 강관을 구분하고 숫자를 읽는 습관이 출발점이다.
온라인 상품명에 각파이프라는 단어만 있어도 규격표를 열어 실제 외경, 길이 단위, 절단 공차, 재질을 확인해야 한다. 판매 단위가 한 본인지 미터인지도 견적 차이를 만든다. 주문 전에 도면의 치수 기준이 외측인지 중심 간격인지 확인하면 조립 뒤 간섭이나 자재 부족을 줄일 수 있다. 제품 사진의 눈금으로 규격을 추정하지 말고 판매처의 치수표와 납품 라벨을 우선 확인한다.

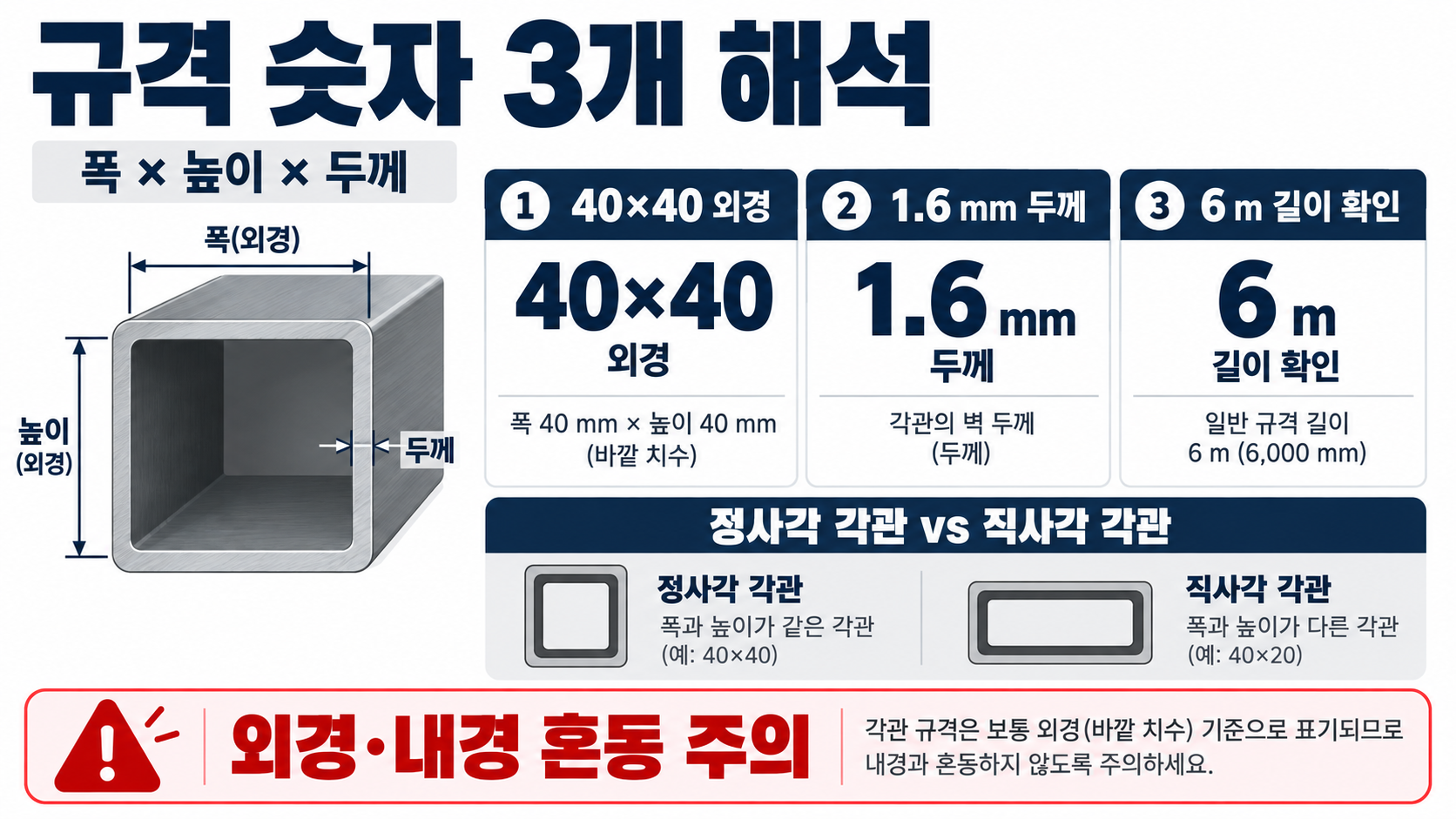

규격 표기는 세 숫자로 읽는다
사각 강관 규격의 핵심은 폭×높이×두께다. 예를 들어 40×40×1.6 mm는 바깥 폭과 높이가 각각 40 mm이고 관 벽의 공칭 두께가 1.6 mm라는 뜻이다. 100×50×2.3 mm처럼 첫 두 숫자가 다르면 직사각 각관이며, 긴 방향과 짧은 방향에 따라 휨에 대한 거동도 달라진다. 정사각 단면은 폭과 높이가 같은 형태라는 점도 견적서에서 확인할 수 있다.
치수표를 볼 때는 mm 표기가 생략됐는지, 실제 측정값이 공칭치와 어느 정도 차이 날 수 있는지 함께 본다. 모서리는 완전한 직각이 아니라 라운드 처리되므로 내부에 다른 부품을 끼우거나 덮개를 맞출 계획이라면 내부 폭과 코너 반경도 따로 확인해야 한다. 길이는 흔히 6 m 정척을 기준으로 유통되지만 절단 판매와 운송 조건에 따라 달라질 수 있어 주문서에 길이를 명확히 적는 편이 좋다.
두께와 중량이 달라지면 무엇이 바뀌나
각관의 두께는 내구성과 중량, 가격, 가공 난이도에 함께 영향을 준다. 같은 50×50 외경이라도 1.2 mm 제품과 2.3 mm 제품은 단면적이 달라지고, 긴 경간에서 처짐을 느끼는 정도도 달라질 수 있다. 얇은 제품은 가볍고 취급이 편하지만 충격이나 나사 체결 위치에서 변형 위험을 더 살펴야 한다. 두께 숫자만 보고 강도를 단정하지 않는 태도가 필요하다.
중량은 자재 운반과 고정 방식, 구조 검토의 출발점이 된다. 판매처의 kg/m 또는 본당 중량 표를 우선 사용하고, 서로 다른 판매처를 비교할 때는 같은 강종과 도금 상태, 실제 길이 기준인지 맞춘다. 표에 없는 값을 단순 계산으로 확정하기보다 제조사 성적서나 공식 규격 자료를 확인하는 것이 낫다. 사람의 안전과 관련된 구조물은 접합부와 지지 조건까지 포함해 전문가 검토를 받아야 한다.
용도별로 확인할 규격 체크리스트
선반·테이블·가구 프레임은 마감 품질, 절단면, 조립 방식이 중요하다. 도장할 제품이면 표면의 유분과 녹, 용접 비드 정리 상태를 살피고, 볼트 조립이면 드릴 홀 주변의 찌그러짐과 체결 여유를 확인한다. 가구 다리처럼 바닥에 닿는 부위에는 캡이나 높이 조절 장치의 내경 호환성도 미리 재는 편이 좋다. 조립 후 사람 손이 닿는 모서리의 마감도 점검한다.
실외 난간과 차양 프레임은 비와 습기에 노출되므로 아연도금, 도장 사양, 절단면 보수 방법을 확인한다. 물이 고이는 방향으로 관을 배치하면 내부 부식이 빨라질 수 있어 배수구와 마감 캡의 계획이 필요하다. 창고 랙이나 기계 프레임처럼 하중 정보가 있는 작업은 최대 적재량, 하중 위치, 반복 사용, 고정 방식, 지지 간격을 기록해 공급사나 설계자에게 전달하는 것이 안전하다.

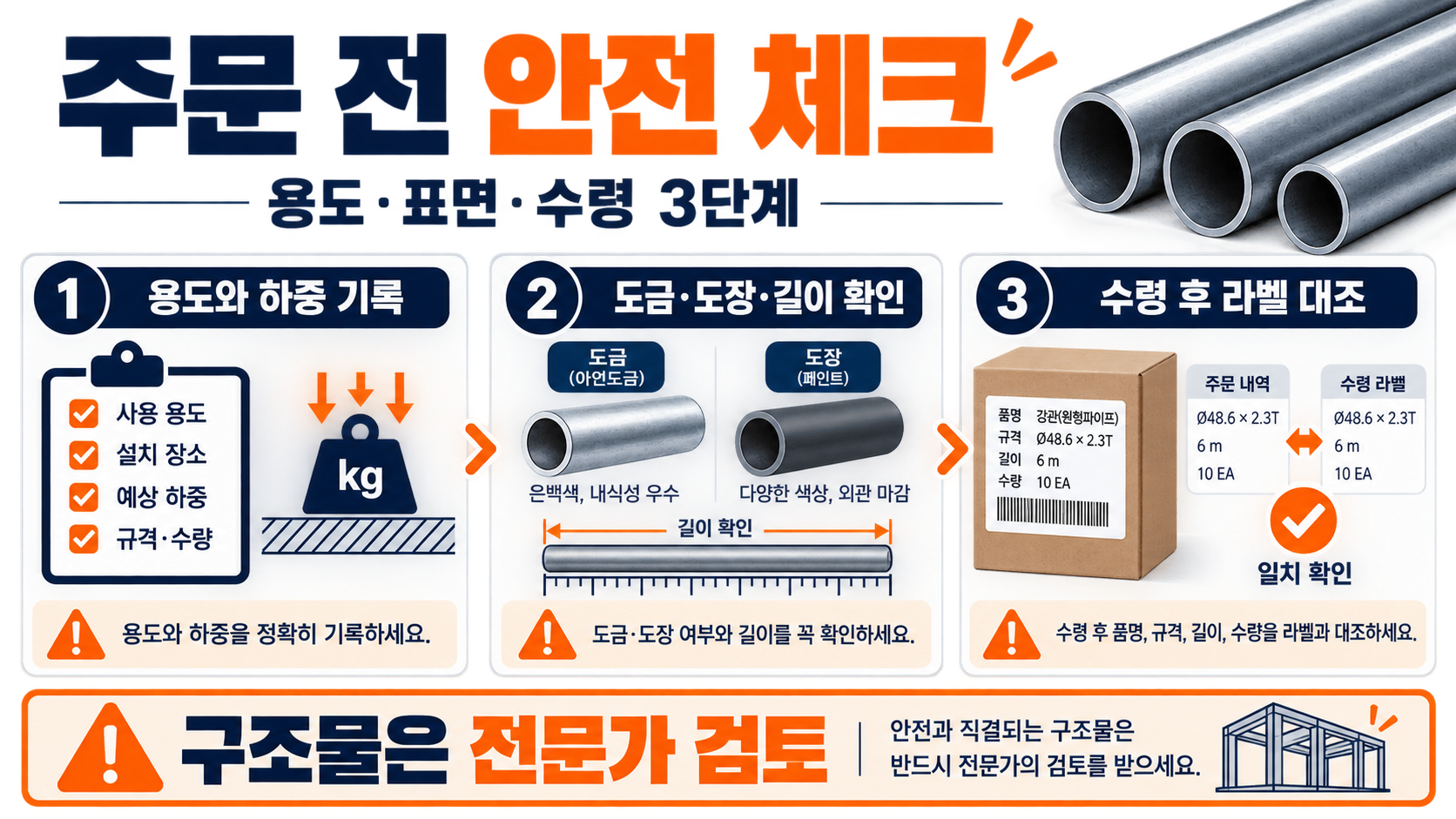

주문 전 실측과 견적 비교 순서
첫 단계는 도면 또는 설치 장소의 실측이다. 폭·높이·깊이뿐 아니라 벽체의 수직도, 바닥 레벨, 문 열림 범위, 기존 배관과 전기 설비 위치를 기록한다. 각관의 외측 치수 기준으로 프레임 외형을 계산하고, 코너 연결재나 용접 겹침으로 달라지는 치수를 별도 표시해야 제작 후 오차를 줄일 수 있다. 긴 부재는 운반 경로와 반입 가능 길이도 함께 확인한다.
둘째로 같은 규격끼리 견적을 맞춘다. 폭×높이×두께, 강종 또는 재질, 도금·도장 여부, 길이, 절단비, 운송비, 부가세를 한 표에 놓고 비교하면 저렴해 보이는 상품의 조건 차이를 확인할 수 있다. 각관 50처럼 두께가 빠진 주문 문구는 해석이 갈릴 수 있으므로 숫자를 모두 적어 전달한다. 수령 시 라벨과 실물을 대조하고 이상이 있으면 가공 전에 기록을 남긴다.
가공과 보관 시 안전하게 접근하는 법
강관 절단, 연마, 천공, 용접은 불꽃·비산물·소음·무거운 자재라는 위험을 동반한다. 작업 전에는 제조 장비의 안전 설명서와 작업장 규정을 확인하고, 보안경·안면 보호구·장갑·안전화 등 상황에 맞는 보호구를 갖춘다. 긴 자재는 한쪽만 고정한 상태로 절단하지 말고 넘어짐과 회전을 막을 지지 방법을 준비한다. 경험이 부족하다면 교육받은 작업자에게 맡기는 것이 안전하다.
실내 보관에서는 바닥 습기와 직접 닿지 않도록 받침목을 사용하고, 규격별로 라벨을 붙여 섞이지 않게 둔다. 완성품을 설치할 때는 절단면, 모서리, 돌출 볼트, 용접부를 다시 점검하고 사용자가 닿는 위치에 날카로운 부분이 남지 않게 마감한다. 건축물의 주요 구조나 피난·안전 설비에 연결되는 작업은 관련 허가와 기준을 확인해야 하며 이 글은 일반적인 규격 읽기 안내일 뿐 개별 구조 설계를 대체하지 않는다.
강종과 표면처리 표기를 함께 보는 이유
사각 강관을 고를 때 외형 치수와 두께 다음으로 볼 정보는 강종과 표면처리다. 일반 탄소강 계열 제품인지, 구조용으로 유통되는 제품인지, 아연도금이나 방청 도장이 적용됐는지는 사용 장소와 후속 가공에 영향을 준다. 제품의 약어는 판매처마다 생략될 수 있으므로 주문서에는 상품명만 복사하지 말고 재질 설명과 규격표의 표기를 함께 보관한다.
표면이 반짝인다고 모두 같은 방식의 도금은 아니며, 도장 제품도 전처리와 도막 사양에 따라 내후성이 달라진다. 실외 설치 예정이면 비가 닿는 면, 절단 후 노출되는 단면, 볼트 구멍 주변처럼 보호층이 약해질 수 있는 지점을 먼저 떠올려야 한다. 공급사에 사용 환경과 원하는 마감 수준을 알리고 관리 방법을 문서로 확인하면 나중의 유지보수 계획에도 도움이 된다.
내경과 결합 부품의 호환성을 확인하는 방법
파이프 내부에 다른 관을 끼우거나 플라스틱 캡, 연결 조인트, 바퀴 브래킷을 넣는 작업은 외경만으로 판단하기 어렵다. 관의 내경은 바깥치수에서 양쪽 벽 두께와 모서리 라운드 영향을 받기 때문이다. 예를 들어 외경이 같은 제품이라도 두께가 커지면 실제로 끼울 수 있는 공간은 작아진다. 조인트 업체가 제시하는 호환 규격은 내경 기준인지 외경 기준인지 반드시 구분한다.
결합 전에는 대표 샘플 한 개로 시험 조립을 하는 것이 좋다. 끼움이 지나치게 빡빡하면 도장 손상이나 변형이 생길 수 있고, 너무 헐거우면 흔들림과 소음의 원인이 된다. 현장 가공으로 억지로 맞추기보다 연결재의 허용치, 체결 나사 위치, 삽입 깊이를 확인한다. 생산 로트가 바뀌면 두께나 코너 형상이 달라질 수 있으므로 반복 발주에는 기준 샘플 정보를 남긴다.
절단 길이와 제작 공차를 계획에 반영하기
완성 치수가 1,000 mm라고 해서 원자재도 항상 1,000 mm로 주문하면 되는 것은 아니다. 절단날의 손실, 끝단 정리, 용접 또는 연결재가 차지하는 길이, 설치 면의 오차가 누적될 수 있다. 제작 도면에는 완성 외형 치수와 개별 절단 치수를 분리해 적고, 기준면을 어디로 잡는지 표시한다. 여러 부재가 같은 길이여야 하는 프레임은 묶음 절단 뒤에도 실제 길이를 일부 대조하는 편이 좋다.
공차는 허용 가능한 치수 차이를 뜻하며 제품 종류와 가공 방식에 따라 달라진다. 문틀이나 슬라이딩 부품처럼 움직이는 부분에는 여유 공간을 계획해야 하고, 벽체 사이에 정확히 끼우는 제품은 현장 실측 뒤 제작하는 방법이 안전하다. 절단 의뢰 시에는 수량별 길이, 절단면 마감 필요 여부, 라벨링 요구를 명시한다. 잘못 절단된 자재는 복구가 어려우므로 도면 최종본의 승인 절차도 필요하다.
용접과 볼트 조립의 점검 포인트
각관 프레임의 접합 방식은 흔히 용접 또는 볼트 조립으로 나뉜다. 용접은 일체감 있는 외형을 만들 수 있지만 열에 따른 변형, 방청층 손상, 작업 품질 관리가 중요하다. 볼트 조립은 해체와 조정이 비교적 쉽지만 홀 위치, 와셔 사용, 풀림 방지, 체결 접근성이 설계에 반영돼야 한다. 어느 방식이든 접합부가 전체 하중 경로에서 어떤 역할을 맡는지 먼저 파악해야 한다.
안전과 관련된 하중을 받는 접합은 눈에 보이는 비드 모양이나 볼트 개수만으로 적합성을 판정할 수 없다. 부재 두께, 지지 조건, 반복 하중, 부식 환경, 앵커의 바탕 재료를 함께 고려해야 한다. 용접 작업은 화재 예방과 환기, 자격·절차 준수가 필요하며 실내에서 임의로 시행하지 않는 것이 좋다. 구조 성능이 필요한 제작물은 설계·시공 책임 범위와 검사 방법을 전문가에게 확인한다.
수령 후 불량과 손상 여부를 기록하는 요령
자재가 도착하면 포장을 풀기 전 수량과 외부 손상부터 사진으로 남긴다. 이어서 납품서의 규격, 본당 길이, 재질 또는 표면처리 표기와 자재 라벨을 대조한다. 같은 외형의 각관도 두께 차이는 육안으로 놓치기 쉬우므로 필요한 경우 판매처가 제공한 시험성적서나 중량 정보를 확인한다. 휨, 찌그러짐, 깊은 흠집, 심한 부식은 조립 전에 분리해 기록하는 편이 좋다.
문제가 보이면 바로 절단하거나 도장하지 말고, 주문번호와 사진, 측정 위치를 정리해 판매처의 교환·반품 조건을 확인한다. 운송 중 손상과 제작 공차 문제는 대응 절차가 다를 수 있으므로 포장 상태도 함께 기록한다. 현장에서 이미 일부를 사용했다면 남은 자재와 사용한 자재를 구분해 두면 협의가 쉬워진다. 수령 검수표를 남기는 습관은 다음 주문의 규격 오류를 줄이는 자료가 된다.
공식 정보와 전문가 확인이 필요한 경우
자재 규격은 판매처 설명만으로 끝내기보다 국가표준, 인증 정보, 적용 법령처럼 공식 경로를 함께 확인하는 것이 좋다. 특히 건축물, 공공시설, 난간, 피난 동선, 기계 안전과 연결되는 작업은 적용되는 기준이 용도와 위치에 따라 달라질 수 있다. 온라인 정보는 이해를 돕는 출발점으로 활용하되, 최신 개정 여부와 실제 적용 범위를 확인해야 한다. 문서의 발행일과 적용 대상도 함께 살핀다.
하중이 크거나 사람이 이용하는 시설, 기존 건물에 고정하는 설치물은 자격 있는 설계자·시공자와 상담할 상황에 해당할 수 있다. 균열, 처짐, 앵커 풀림, 심한 부식처럼 이상 신호가 있으면 사용을 계속하며 임시 보강하기보다 접근을 제한하고 점검을 의뢰한다. 규격을 정확히 읽는 것은 좋은 첫걸음이지만, 개별 현장의 안전 판단과 법적 적합성은 전문가의 검토가 필요하다는 점을 기억한다.
규격표를 보관하면 다음 작업이 쉬워진다
한 번 사용한 각관의 규격표와 구매 이력은 다음 제작에서 매우 유용하다. 제품명, 폭과 높이, 두께, 길이, 중량, 표면처리, 공급사, 구매 시점을 표로 남기면 비슷해 보이는 자재를 다시 고를 때 혼동을 줄일 수 있다. 완성 사진과 도면, 실제 사용 중 느낀 흔들림이나 녹 발생 위치도 함께 기록하면 단순한 가격 비교를 넘어 용도에 맞는 선택 기준이 생긴다. 특히 반복 제작하는 선반이나 프레임은 표준 규격을 정해두면 발주 오류가 감소한다.
기록은 최신 정보인지 주기적으로 확인해야 한다. 같은 상품명이라도 생산처나 재질, 유통 길이가 바뀔 수 있으며 가격과 운송 조건도 변동한다. 이전 주문서를 그대로 복사하기 전에 규격표의 날짜와 재고 상태를 다시 확인하고, 변경된 항목은 도면과 견적서에 반영한다. 여러 사람이 함께 작업한다면 파일명과 단위를 통일해 누가 보더라도 폭×높이×두께라는 기본 정보를 빠르게 찾을 수 있도록 정리한다.
각파이프 선택을 위한 최종 요약
각파이프 선택의 순서는 단순하다. 먼저 필요한 외형과 설치 공간을 실측하고, 다음으로 폭×높이×두께 표기를 정확히 읽는다. 이어 용도에 맞춰 중량, 표면처리, 길이, 결합 부품 호환성을 비교한다. 주문서에는 빠진 숫자 없이 적고, 수령 뒤 라벨과 실물을 대조한다. 이 순서를 따르면 이름이 비슷한 사각파이프와 각관 제품 사이에서 생기는 기본적인 오주문을 줄일 수 있다.
다만 규격을 읽는 능력과 구조 안전 판단은 별개의 문제다. 사람이나 큰 하중을 지지하는 시설, 건물에 고정되는 프레임, 법적 기준이 적용되는 설치물은 관련 공식 기준과 전문가 검토가 필요하다. 작업 중 심한 부식, 변형, 접합부 균열, 앵커 이상이 보이면 사용을 중단하고 점검을 의뢰한다. 정확한 정보 확인, 안전한 가공, 책임 있는 설치가 좋은 자재 선택의 마지막 단계다.
현장 전달용 규격 메모 예시
현장과 판매처에 전달할 메모는 짧지만 빠진 정보가 없어야 한다. 예를 들어 사각 각관, 바깥치수 50×50 mm, 두께 2.3 mm, 길이 6 m, 표면처리 아연도금 여부 확인, 절단 길이와 수량 별도 표기처럼 작성하면 해석 차이를 줄일 수 있다. 직사각 각관은 긴 변과 짧은 변의 방향을 도면에 표시하고, 설치 위치별로 번호를 붙이는 것이 좋다. 필요한 경우 허용 공차와 절단면 마감, 운송 일정까지 견적 요청서에 포함한다.
제작자가 바뀌거나 현장 담당자가 교체돼도 같은 기준으로 확인하려면 사진과 도면, 규격표를 한 묶음으로 관리한다. 전화로 구두 확인한 내용은 날짜와 담당자, 변경된 수치를 바로 기록해 둔다. 최종 주문 전에는 폭·높이·두께·길이·수량·마감의 여섯 항목을 다시 읽어보는 체크를 권한다. 작은 숫자 하나의 차이가 조립 호환성과 비용에 영향을 줄 수 있으므로 불확실한 항목은 추정하지 말고 공급사에 서면으로 확인한다.
구매 전 한 번 더 확인할 점
치수와 두께, 길이, 수량, 표면처리를 주문 전에 다시 대조한다. 불명확한 표기는 공급사에 확인하고, 최종 도면과 주문서를 함께 보관한다.
수령 시에는 라벨과 규격표를 대조하며, 안전이 걸린 구조물은 전문가 검토를 거친다.
