드론, 항공기, 스마트폰 센서에서 쓰이는 roll·pitch·yaw의 뜻과 회전축, 확인 방법, 안전한 활용 팁을 정리합니다.
롤·피치·요가 필요한 이유
롤, 피치, 요는 물체가 3차원 공간에서 어느 방향으로 기울고 회전하는지를 약속된 언어로 설명하는 기준입니다. 드론의 자세 제어, 비행기 조종, 스마트폰 화면 회전, 자동차의 주행 보정처럼 방향을 다루는 장치에서는 같은 움직임을 누구나 똑같이 이해해야 합니다.
세 용어는 어려운 수학 공식보다 먼저 ‘어느 축을 중심으로 돌았는가’를 말합니다. 상자를 앞에 놓고 상자의 길이·너비·높이 방향에 가상의 축을 그어 보면 이해가 쉬워집니다. 축은 물체와 함께 움직이는 기준선이며, 움직임의 결과는 각도 단위로 표시하는 경우가 많습니다.
실무에서는 한 센서 값만 보고 결론을 내리지 않습니다. 현재 각도, 각속도, 이동 방향, 기준 좌표계를 함께 확인해야 합니다. 특히 드론이나 이동체는 제조사가 정한 기체 앞쪽과 위쪽의 방향이 기준이므로 앱 화면의 화살표와 기체 표시를 먼저 맞춰야 혼동을 줄일 수 있습니다.
처음 배울 때는 오른손 법칙과 기체 그림을 함께 사용해 보세요. 오른손 엄지를 축의 양의 방향으로 향하게 하고 나머지 손가락이 감기는 방향을 양의 회전으로 정하는 관례가 널리 쓰입니다. 다만 제품과 소프트웨어마다 부호 표기가 다를 수 있으므로 매뉴얼의 좌표계 그림을 최종 기준으로 삼아야 합니다.

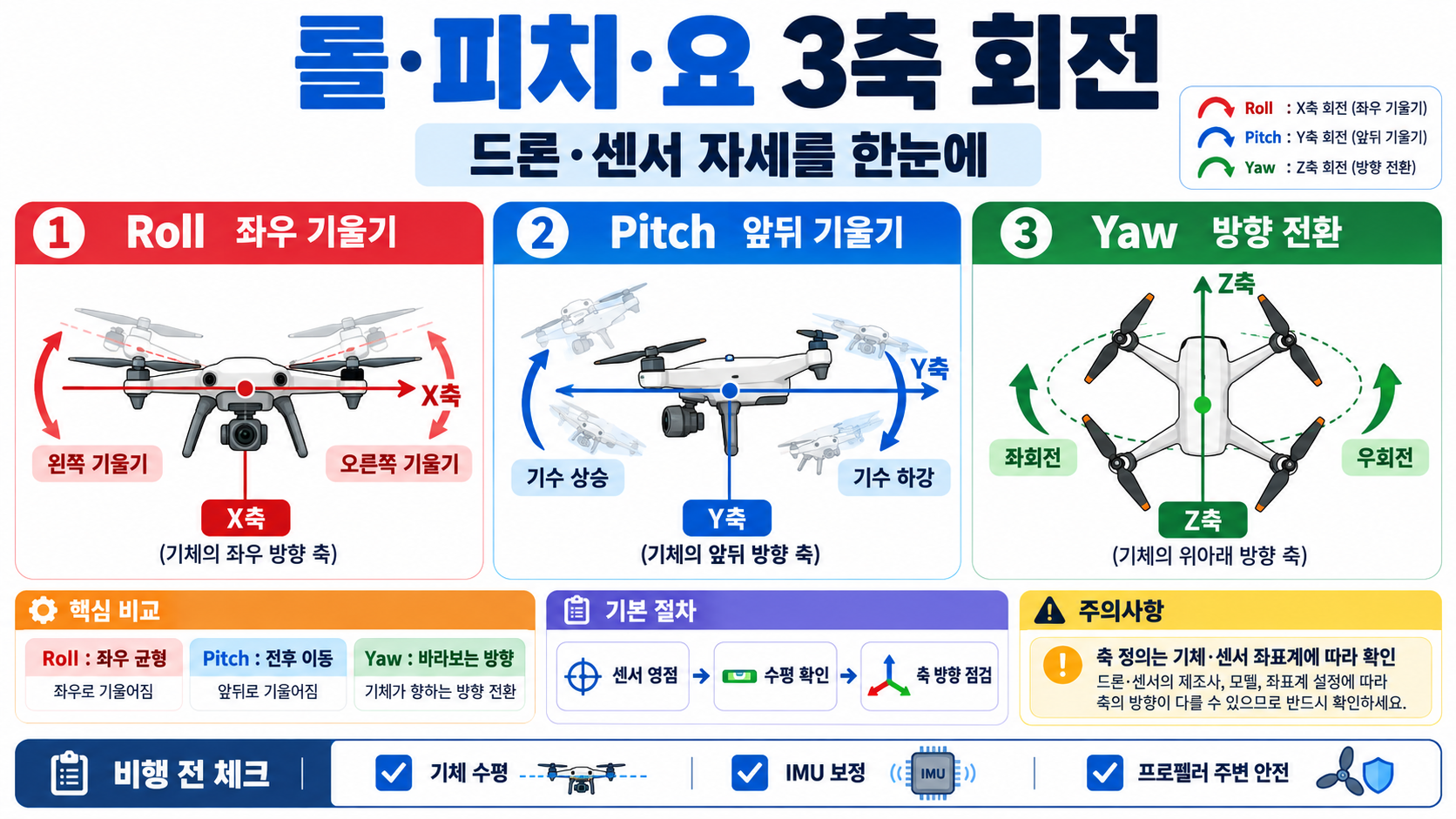

롤: 좌우로 기울어지는 회전
롤은 보통 기체의 앞뒤 길이 방향 축을 중심으로 좌우 날개나 좌우 측면이 올라가고 내려가는 움직임입니다. 책상 위 비행기 모형의 코와 꼬리를 잇는 선을 축으로 생각한 뒤, 한쪽 날개를 올리고 다른 쪽을 내리면 롤을 떠올릴 수 있습니다.
드론에서는 롤 명령이 옆 방향 이동과 연결되는 경우가 많습니다. 기체가 한쪽으로 기울면 추력의 일부가 수평 방향으로 작용해 옆으로 움직이기 때문입니다. 하지만 바람, 비행 모드, 기체의 방향에 따라 화면에서 보이는 이동과 조종 스틱의 감각은 달라질 수 있습니다.
스마트폰을 좌우로 기울이는 동작도 롤 변화로 측정될 수 있습니다. 다만 화면 자동 회전은 가속도계, 자이로스코프, 운영체제의 판단을 함께 사용하므로 단순히 한 축 값만으로 결정되지 않습니다. 보호 케이스나 차량 거치대에서는 기준 자세가 달라져 오작동처럼 보일 수도 있습니다.
확인할 때는 기체를 안전하게 고정하고 작은 각도로 천천히 움직이는 것이 좋습니다. 센서 앱이나 제조사 진단 화면에서 롤 값이 연속적으로 변하는지 살펴보되, 회전하는 프로펠러가 있는 드론은 손으로 들고 시험하지 마세요. 이상한 급변이나 경고가 반복되면 비행을 멈추고 공식 점검 절차를 따르세요.
피치: 앞뒤로 숙이거나 드는 회전
피치는 보통 좌우 방향 축을 중심으로 기체의 앞부분이 올라가거나 내려가는 움직임입니다. 비행기 모형의 왼쪽 날개 끝과 오른쪽 날개 끝을 연결한 선을 축으로 보고, 코를 아래로 숙이거나 위로 들면 피치입니다. 일상적으로는 고개를 끄덕이는 동작에 비유할 수 있습니다.
드론이 앞으로 이동할 때는 대개 기체가 앞쪽으로 약간 기울어 피치가 변합니다. 이때 높이를 유지하려면 제어기가 추력을 조절해야 하므로, 피치와 고도는 완전히 독립된 값이 아닙니다. 실내나 좁은 공간에서 급격한 피치 조작은 예상보다 빠른 이동으로 이어질 수 있습니다.
항공기와 선박, 차량에서도 피치는 승차감과 안전 기능에 활용됩니다. 예를 들어 경사로를 오르내릴 때 센서는 전후 기울기를 감지하고, 일부 시스템은 이 정보로 화면 표시나 제어 보조를 수행합니다. 값의 단위와 영점 기준은 장비마다 다르므로 서로 다른 앱의 숫자를 그대로 비교하면 안 됩니다.
피치 값이 계속 한쪽으로 치우쳐 보이면 먼저 평평한 곳에서의 초기화 조건을 확인하세요. 배터리 위치 변경, 짐의 쏠림, 장착 각도, 센서 보정 실패가 원인일 수 있습니다. 비행 안전과 관련된 장비는 임의 분해나 비공식 펌웨어 변경보다 제조사 안내와 전문 점검을 우선하는 편이 안전합니다.
요: 수평면에서 방향을 바꾸는 회전
요는 보통 위아래 방향 축을 중심으로 기체의 코가 좌우로 도는 움직임입니다. 평평한 지도 위에서 제자리에서 몸의 방향만 바꾸는 장면을 떠올리면 됩니다. 드론의 기수 방향, 차량의 진행 방위, 휴대폰 나침반의 방향 표시와 관계가 깊어 처음 학습할 때 특히 유용한 축입니다.
요는 자력계와 연관되어 설명되는 경우가 많지만, 실제 자세 추정은 자이로스코프와 가속도계, 위성 위치 정보 등을 조합해 수행하기도 합니다. 실내의 금속 가구, 스피커 자석, 전선, 차량 내부처럼 자기장이 교란되는 장소에서는 방위값이 흔들릴 수 있습니다.
요 값을 점검할 때는 기체를 수평으로 유지한 채 천천히 한 바퀴 돌려 보며 방향 표시가 부드럽게 따라오는지 확인합니다. 갑자기 큰 폭으로 튀거나 북쪽 표시가 일정하지 않다면 주변 환경을 바꾸어 다시 확인하고, 공식 앱에서 요구하는 캘리브레이션 절차가 있을 때만 안내에 따라 진행하세요.
방향 정보는 촬영이나 자동 복귀 기능의 기준이 될 수 있어 더 주의가 필요합니다. 특히 드론은 이륙 전에 기체 방향, 홈 포인트, GNSS 상태, 비행 제한 정보를 함께 확인해야 합니다. 요만 정상이라고 판단해 비행 가능하다고 결론 내리기보다 제조사의 비행 전 체크리스트 전체를 따르는 것이 바람직합니다.

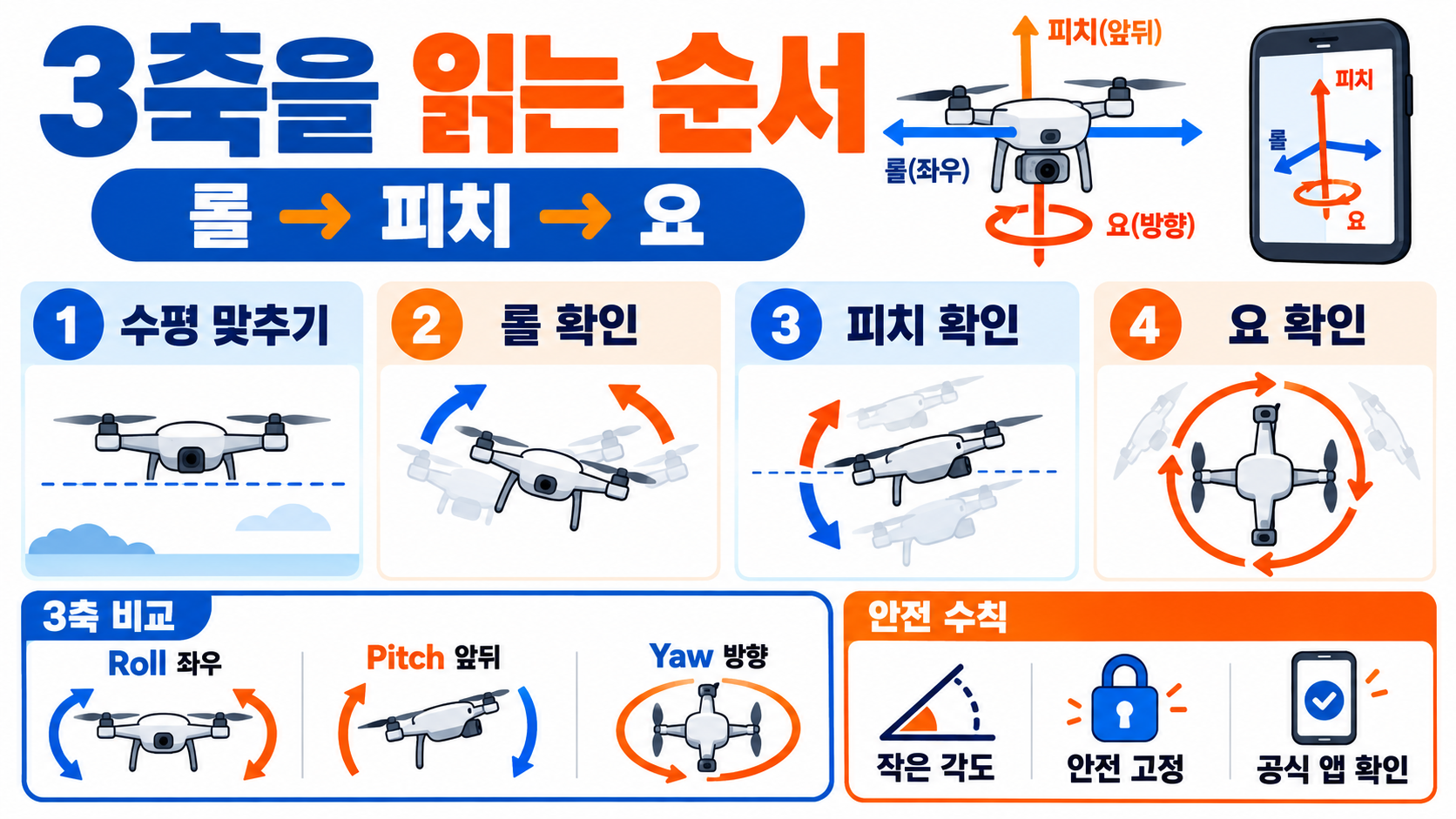

세 축을 한 번에 읽는 순서
세 축을 볼 때는 먼저 기준 좌표계를 확인하고, 다음으로 한 축씩 작은 움직임을 만들어 숫자와 화면 반응을 대조하는 순서가 효율적입니다. 기체 앞쪽 표시가 어디인지, 앱의 축 화살표가 기체 기준인지 지구 기준인지, 각도의 양수 방향이 무엇인지부터 확인하면 용어를 뒤섞는 실수를 줄일 수 있습니다.
첫 단계는 수평과 정면을 맞추는 일입니다. 안정된 평면에 장비를 두고 현재 롤과 피치가 영점 근처인지 봅니다. 둘째 단계는 롤만 작게 변화시켜 좌우 기울기 표시를 확인합니다. 셋째 단계는 피치만 변화시켜 앞뒤 기울기 표시를 확인하고, 마지막으로 요를 변화시켜 방위 또는 기수 화살표를 살핍니다.
점검 결과를 기록할 때는 날짜, 장소, 장비 상태, 펌웨어 버전, 주변 금속물 여부를 함께 적어 두세요. 동일한 문제가 반복될 때 원인을 좁히는 데 도움이 됩니다. 단, 정밀 계측이나 안전 필수 장비의 교정은 사용자가 임의로 기준값을 덮어쓰기보다 인증된 서비스 절차를 확인해야 합니다.
비행체라면 사람과 장애물에서 떨어진 안전 구역에서, 프로펠러를 분리하거나 전원을 끈 상태의 진단 기능으로 먼저 확인하는 방법을 고려하세요. 실제 비행 시험은 법규와 제조사 지침, 배터리 상태, 기상 조건을 모두 충족할 때만 해야 합니다. 화면의 자세 값은 보조 정보이며 주변을 직접 관찰하는 책임을 대신하지 않습니다.
센서 오류를 줄이는 관리와 공식 확인 경로
자세 정보의 품질은 센서 자체뿐 아니라 장착 상태와 사용 환경의 영향을 받습니다. 충격 뒤에는 브래킷이 비틀어지지 않았는지, 케이블이 센서 근처를 강하게 누르지 않는지, 배터리와 액세서리가 제조사 권장 위치에 있는지 확인하세요. 외관 손상이나 배터리 팽창이 보이면 사용을 멈추는 것이 우선입니다.
소프트웨어 업데이트 뒤 값이 달라졌다면 변경 내역과 지원 문서를 확인하세요. 앱 화면의 용어가 업데이트로 바뀌거나, 새 필터가 적용되어 숫자의 반응이 달라질 수 있습니다. 인터넷의 임의 설정값이나 보정 파일을 적용하기보다 제품 제조사의 공식 지원 페이지와 매뉴얼에서 모델별 절차를 찾는 편이 안전합니다.
드론 사용자는 국내 비행 관련 규정과 비행 가능 구역도 별도로 확인해야 합니다. 센서가 정상이어도 비행 허가, 비행 금지 구역, 촬영 관련 규칙을 지켜야 합니다. 비행 전에는 기체 점검과 함께 국토교통부 또는 공식 항공 안전 안내의 최신 정보를 확인하고, 지역별 고시 변경 가능성을 염두에 두세요.
정리하면 롤은 좌우 기울기, 피치는 앞뒤 기울기, 요는 수평 방향 전환을 설명하는 핵심 언어입니다. 그림과 실제 장비의 좌표계가 다를 수 있다는 점을 기억하고, 작은 움직임으로 하나씩 검증하면 이해가 단단해집니다. 경고 메시지, 센서 불일치, 비정상 진동이 나타나면 테스트를 중단하고 공식 서비스 또는 자격 있는 점검처에 문의하세요.
좌표계가 다르면 답도 달라지는 이유
롤·피치·요를 설명하는 그림은 비슷해 보여도 기준 좌표계가 다르면 축의 이름과 부호가 다르게 나타날 수 있습니다. 대표적으로 항공 분야에서는 기체가 바라보는 방향을 기준으로 앞·오른쪽·아래쪽을 정하는 방식이 쓰이고, 로봇이나 3D 그래픽에서는 위쪽 축을 다르게 두는 경우가 있습니다. 따라서 다른 자료의 그림을 볼 때는 축의 화살표와 단위를 먼저 비교해야 합니다.
화면에 표시된 값이 오른쪽으로 기울었을 때 음수인지 양수인지는 제품 설계의 문제입니다. 중요한 점은 숫자의 절대 방향을 외우는 것보다, 같은 장비에서 일정한 동작을 했을 때 값이 일관되게 반응하는지 확인하는 것입니다. 매뉴얼의 좌표계와 앱의 진단 화면을 함께 놓고 보면 부호 차이 때문에 생기는 오해를 줄일 수 있습니다.
지구 기준 좌표계와 기체 기준 좌표계도 구분해야 합니다. 기체 기준은 장비가 돌아가면 축도 함께 돌아가지만, 지구 기준은 북쪽이나 중력 방향처럼 외부 기준을 유지합니다. 드론이 기수를 돌린 뒤에도 조종 스틱의 앞 방향이 어느 기준으로 해석되는지에 따라 같은 입력이 다른 이동으로 느껴질 수 있습니다.
교육용 시뮬레이터나 센서 앱에서는 축 표시를 켜고 가상 기체를 천천히 움직여 보는 연습이 효과적입니다. 실제 비행 전에 화면 속 기체의 코, 날개, 위쪽 표시가 실제 장비와 일치하는지 확인하세요. 장비를 거꾸로 설치했거나 마운트 방향을 잘못 설정하면 정상 센서도 잘못된 자세를 보고할 수 있습니다.
자이로스코프와 가속도계는 어떻게 함께 작동할까
자이로스코프는 회전 속도의 변화를 빠르게 감지하는 데 강점이 있고, 가속도계는 중력 방향을 이용해 장기적인 기울기 기준을 잡는 데 도움을 줍니다. 두 센서는 각각 장단점이 있어 하나의 값만 사용하면 오차가 누적되거나 진동에 영향을 받을 수 있습니다. 많은 기기는 여러 센서 값을 결합하는 필터로 자세를 추정합니다.
가속도계는 장비가 정지해 있거나 천천히 움직일 때 중력 방향을 비교적 잘 보여 주지만, 급가속이나 진동이 크면 중력과 운동 가속도를 구분하기 어려워질 수 있습니다. 자이로스코프는 짧은 순간의 회전 변화에는 민감하지만 시간이 지나면 미세한 편향이 누적될 수 있습니다. 그래서 표시된 롤과 피치는 계산 결과라는 점을 이해할 필요가 있습니다.
요 방향은 중력만으로 정하기 어려워 자력계나 위성 기반 방향 정보, 카메라 기반 추정 등을 보조로 사용할 수 있습니다. 그러나 자력계는 주변 금속과 전기 장치의 영향을 받기 쉽습니다. 실내에서 나침반이 흔들린다고 바로 센서 고장으로 판단하지 말고, 다른 장소에서 재현되는지와 제조사의 상태 메시지를 함께 확인하세요.
센서 융합 알고리즘의 세부 설정은 일반 사용자가 임의로 바꾸기보다 기본값을 유지하는 편이 안전합니다. 특히 비행체와 차량용 장비는 제어 안정성과 연결되어 있을 수 있습니다. 보정이 필요하다는 공식 알림이 있을 때 평평하고 자성이 적은 장소에서 지정 절차를 따르고, 실패가 반복되면 기록을 남겨 지원센터에 전달하세요.
실전 예시: 드론·스마트폰·게임 컨트롤러
드론에서는 롤과 피치가 이동 방향 및 기울기와 연결되고, 요는 기수 방향을 바꾸는 데 주로 쓰입니다. 촬영 중 기체 방향을 부드럽게 돌리는 장면에서는 요 변화가 눈에 띄며, 앞으로 이동하는 동안에는 피치가 함께 변할 수 있습니다. 바람이 강하면 제어기는 자세를 계속 보정하므로 조종자가 의도하지 않은 작은 변화도 나타날 수 있습니다.
스마트폰에서는 화면 회전, 증강현실, 운동 기록, 카메라 수평계 같은 기능이 자세 정보를 활용합니다. 휴대폰을 눕혔는데 화면이 바로 돌아가지 않는 것은 운영체제가 흔들림을 줄이기 위해 일정 시간과 각도 조건을 적용하기 때문일 수 있습니다. 화면 회전 잠금, 앱별 설정, 접근성 기능도 함께 점검해야 합니다.
게임 컨트롤러와 VR 장비는 손이나 머리의 회전을 빠르게 반영해야 하므로 자이로스코프의 반응성이 중요합니다. 다만 장시간 사용 뒤 중심이 틀어진 느낌이 든다면 게임 내 재중심 기능이나 제조사 지원 문서를 확인하세요. 시야가 어지럽거나 멀미가 생기면 즉시 사용을 중단하고 휴식하는 것이 우선입니다.
자동차의 주행 보조 시스템도 차체의 기울기와 회전 변화를 감지하지만, 사용자가 이를 근거로 시스템 한계를 넘어서는 운전을 해서는 안 됩니다. 경고등이나 센서 관련 메시지가 보이면 정비 매뉴얼의 안내를 따르고, 제동·조향에 이상이 느껴질 경우 운행을 중단해 안전한 곳에서 점검을 받으세요.

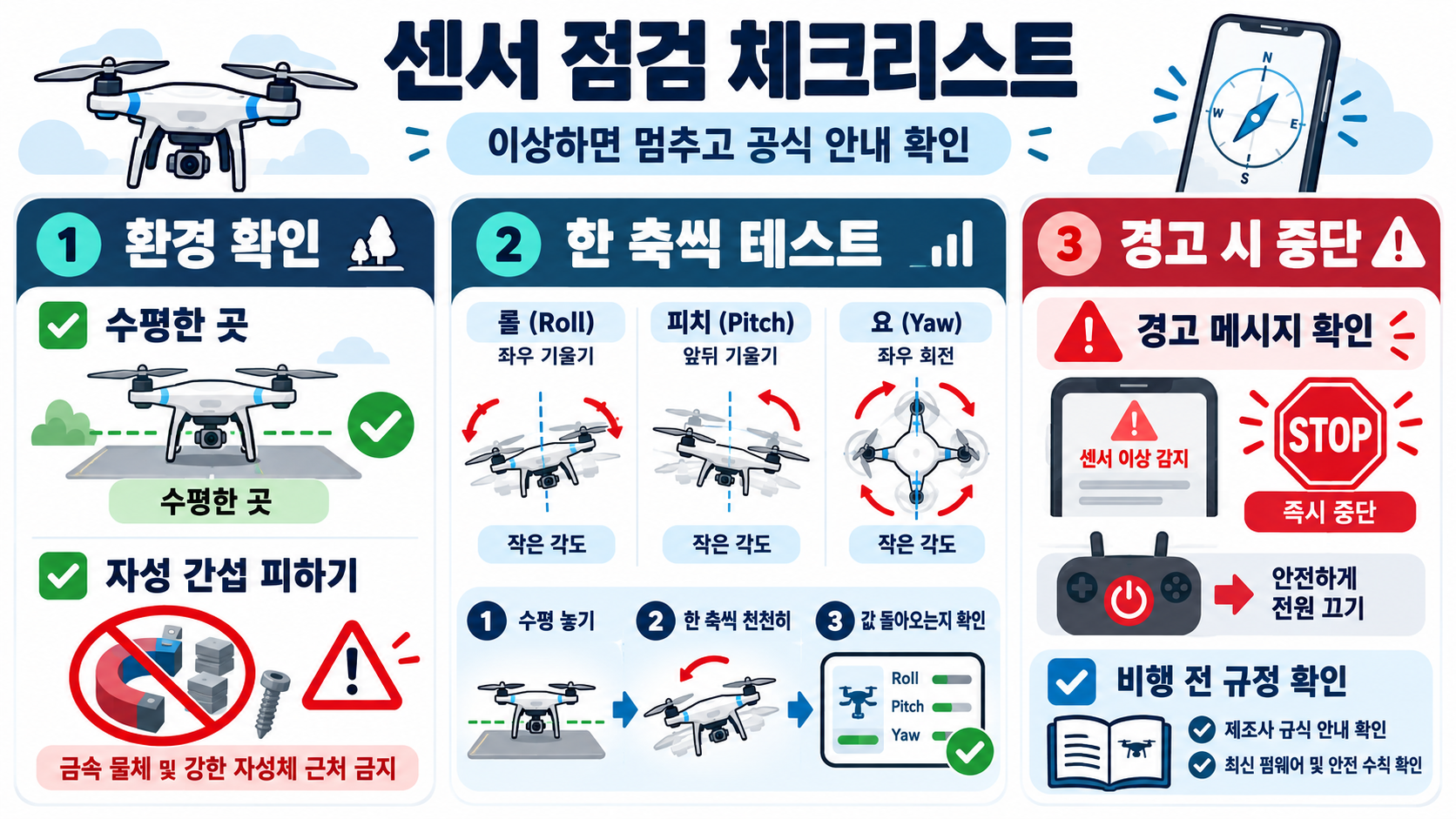

초보자를 위한 한 장 요약과 점검 체크리스트
기억하기 쉽게 정리하면 롤은 좌우로 기울기, 피치는 앞뒤로 끄덕이기, 요는 제자리에서 방향 돌리기입니다. 이 세 문장을 먼저 떠올린 뒤 실제 장비의 축 그림으로 확인하면 용어가 오래 남습니다. 단, 좌표계의 축 이름과 양수 방향은 제조사마다 다를 수 있으므로 그림의 화살표를 반드시 확인해야 합니다.
점검 전에는 배터리, 고정 나사, 프로펠러 또는 부착물, 센서 주변의 이물질, 앱의 경고 메시지를 확인하세요. 점검 중에는 장비를 작은 각도로 한 축씩 움직이고, 표시가 매끄럽게 변하는지 봅니다. 이상이 있다면 장소를 바꾸어 주변 자성 간섭을 배제하고, 문제가 지속되는지 기록합니다.
드론은 이륙 전 비행 제한 구역과 날씨, 위성 수신 상태, 홈 포인트, 배터리 잔량까지 함께 확인해야 합니다. 회전축 값만 정상이어도 비행이 안전하다는 뜻은 아닙니다. 사람·차량·건물과 충분한 거리를 두고, 해당 지역의 항공 안전 규정과 제조사의 비행 제한을 지키세요.
마지막으로 값이 낯설거나 기체가 비정상적으로 움직이면 계속 시험하지 않는 것이 가장 중요합니다. 공식 매뉴얼에서 오류 코드와 교정 절차를 확인하고, 충돌 이력이나 반복 경고가 있다면 전문 서비스에 문의하세요. 정확한 자세 정보는 안전한 사용을 돕지만, 사용자의 관찰과 책임 있는 판단을 대신하지는 않습니다.
