PID 제어를 한눈에 이해하기

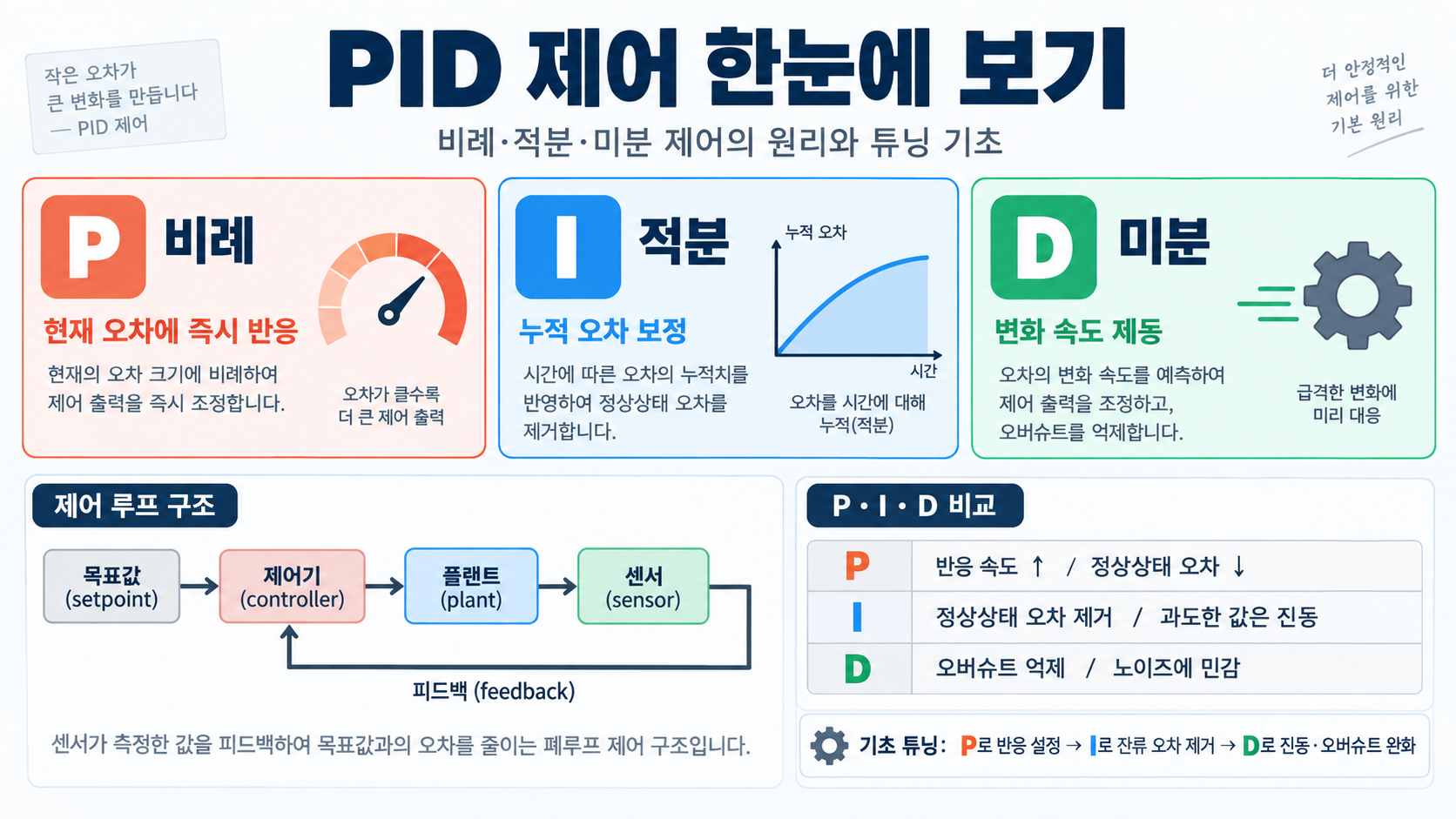

PID 제어는 목표값과 실제 측정값의 차이, 즉 오차를 줄이기 위해 제어 입력을 계속 조정하는 대표적인 피드백 제어 방식입니다. 온도조절기, 모터 속도 제어, 드론 자세 제어, 압력·유량 설비처럼 값이 시간에 따라 변하는 시스템에서 널리 쓰입니다. 이름의 P는 현재 오차에 반응하는 비례, I는 과거 오차를 누적하는 적분, D는 오차 변화 속도를 읽는 미분을 뜻합니다. 세 요소를 함께 쓰면 빠르게 목표에 다가가면서도 과도한 흔들림을 줄일 수 있습니다.
핵심은 정답 하나의 계수를 외우는 일이 아니라 대상 장비의 반응을 관찰하며 균형을 잡는 일입니다. 예를 들어 목표 온도보다 낮으면 히터 출력을 올리고, 목표에 가까워질수록 출력을 줄여 과열을 막습니다. 이때 P만 너무 크면 목표값 주변을 크게 오가고, I가 과하면 누적값 때문에 늦게 멈추며, D가 과하면 센서 잡음까지 크게 반응할 수 있습니다. 따라서 PID는 현재·누적·변화라는 세 관점을 조합해 안정적인 조작량을 만드는 도구로 이해하면 좋습니다.
P·I·D 세 항의 역할과 차이
비례 제어 P는 지금 이 순간의 오차가 클수록 더 큰 조작을 합니다. 설정값과 실제값의 차이가 10이라면 차이가 1일 때보다 더 큰 출력을 내므로 초기 응답을 빠르게 만드는 데 유리합니다. 다만 P만으로는 부하나 마찰 때문에 목표값 직전에 작은 오차가 남을 수 있고, 이득을 과도하게 올리면 오버슈트와 진동이 생길 수 있습니다. P는 반응성의 출발점이지만 단독으로 모든 문제를 해결하지는 않습니다.
적분 제어 I는 시간이 지나도 남아 있는 오차를 계속 합산해 보정합니다. 그래서 일정한 외란이나 편차로 목표값에 닿지 못하는 정상상태 오차를 줄이는 데 효과적입니다. 반면 출력이 이미 한계에 닿은 상태에서 적분값이 계속 쌓이면 적분 포화 또는 윈드업이 생겨 복귀가 늦어질 수 있습니다. 미분 제어 D는 오차가 얼마나 빠르게 변하는지 보고 미리 제동을 거는 역할입니다. 급격한 상승 구간에서 흔들림을 줄일 수 있지만 센서 노이즈에 민감하므로 필터와 함께 신중히 적용해야 합니다.
제어 응답에서 확인할 네 가지 신호

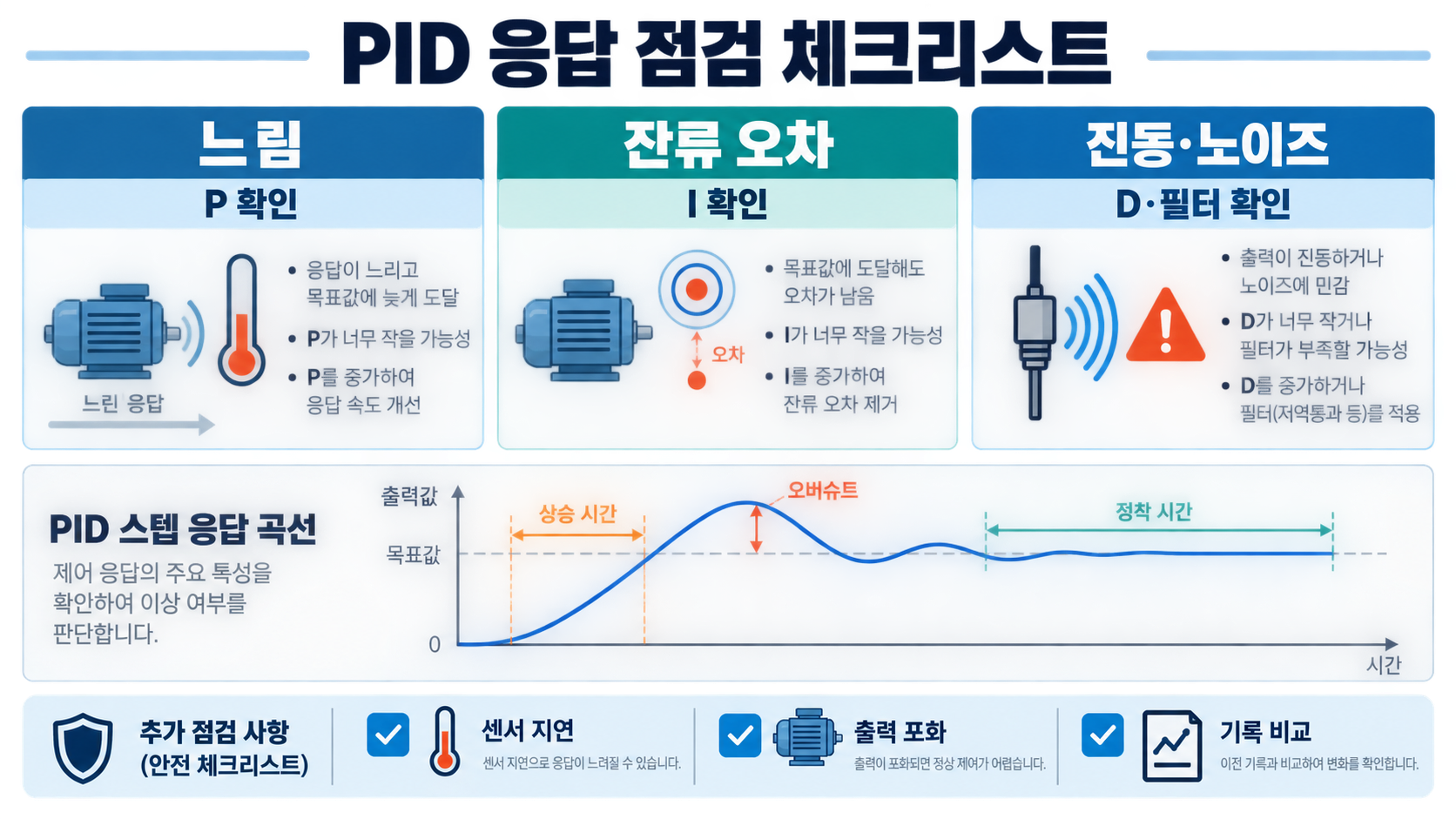

튜닝 결과는 그래프에서 판단하는 것이 가장 안전합니다. 먼저 상승 시간은 목표값 근처까지 도달하는 속도이고, 오버슈트는 목표값을 얼마나 초과했는지입니다. 그 다음 정착 시간은 허용 오차 범위 안으로 들어간 뒤 안정되는 데 걸리는 시간이며, 정상상태 오차는 충분히 시간이 지난 뒤에도 남은 차이입니다. 이 네 항목을 한꺼번에 보면 단순히 빠른 제어가 아니라 실제로 사용할 수 있는 안정적인 제어인지 판별할 수 있습니다.
예를 들어 P를 높였더니 상승 시간은 짧아졌지만 목표값을 크게 넘고 진동이 오래 지속될 수 있습니다. I를 추가하면 남은 편차는 사라질 수 있으나 정착 시간이 늘어날 수 있습니다. D를 적절히 더하면 급격한 변화를 누그러뜨려 오버슈트를 줄일 여지가 생깁니다. 다만 설비마다 센서 지연, 밸브 응답, 열용량, 마찰 같은 조건이 다르므로 한 가지 지표만 보고 계수를 결정하지 말고 기록된 응답 곡선과 운전 한계를 함께 확인해야 합니다.
현장에서 쓰는 기본 튜닝 순서

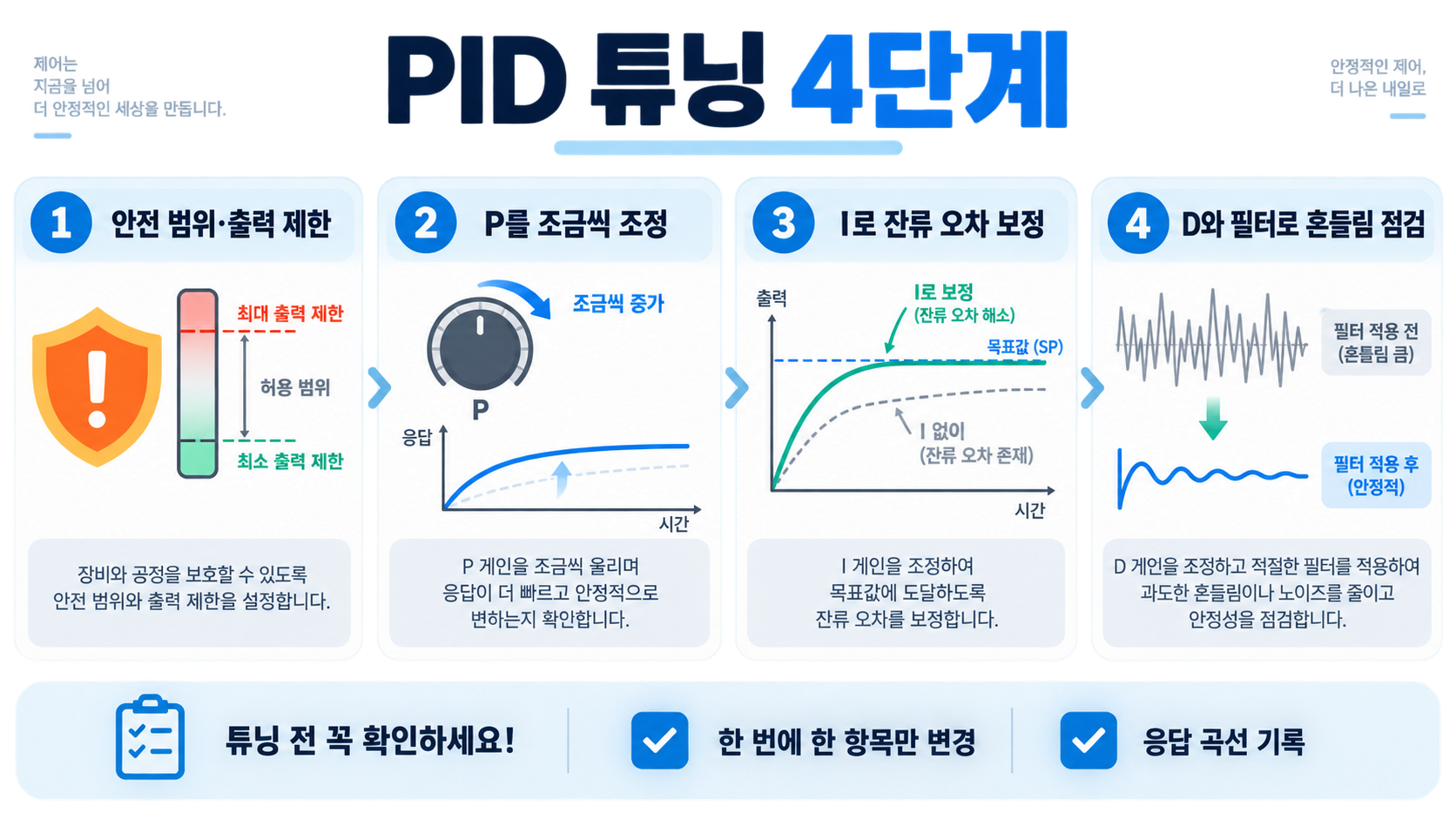

처음 적용할 때는 안전 범위와 출력 제한을 먼저 설정하고, 자동 운전 전에 수동 조작으로 장비의 반응 방향과 지연 시간을 확인합니다. 그 뒤 I와 D를 낮추거나 끈 상태에서 P를 조금씩 올려 반응이 빨라지는 지점을 찾습니다. 지속 진동이나 큰 오버슈트가 나타나기 직전의 값보다 여유 있는 수준을 선택한 다음, 남는 편차가 있을 때 I를 아주 작은 단계로 추가합니다. 매번 한 항목만 바꾸고 결과를 기록해야 원인을 구분할 수 있습니다.
I를 넣은 뒤에는 적분 제한과 안티윈드업 설정을 확인합니다. 출력이 상한 또는 하한에 붙는 공정에서는 이 보호 기능이 없으면 누적 오차가 과도해질 수 있습니다. 마지막으로 D는 빠른 변화에서 진동을 줄일 필요가 있을 때만 소량 적용하고, 측정값이 거칠다면 미분 필터를 함께 검토합니다. 각 변경 후에는 목표값 변경, 부하 변화, 기동과 정지 같은 실제 운전 조건을 시험합니다. 고위험 설비는 제조사 매뉴얼과 안전 절차에 따라 권한 있는 담당자가 검증해야 합니다.
센서·출력 한계와 노이즈를 점검하는 법
좋은 계수라도 센서 데이터가 불안정하면 좋은 결과를 내기 어렵습니다. 측정 주기, 센서 분해능, 통신 지연, 필터 설정을 확인하고 값이 실제 공정 변화를 반영하는지 먼저 점검합니다. 특히 D 항은 측정값의 미세한 흔들림을 변화량으로 확대할 수 있으므로 노이즈가 큰 환경에서는 출력이 잦게 출렁일 수 있습니다. 무작정 D를 올리기보다 센서 설치 상태와 신호 필터, 샘플링 주기를 함께 검토하는 편이 효과적입니다.
출력 장치의 포화와 최소 구동값도 중요합니다. 히터는 0에서 100퍼센트 사이를 벗어날 수 없고, 밸브나 모터에는 반응하지 않는 구간과 최대 속도가 있습니다. 제어기는 이런 물리적 한계를 모르면 계산상 필요한 출력과 실제 가능한 출력 사이의 차이를 계속 누적할 수 있습니다. 상하한, 변화율 제한, 수동 전환 시 적분값 처리, 센서 이상 시 안전 동작을 명확히 정의하면 튜닝 성능뿐 아니라 운전 신뢰성도 높일 수 있습니다.
적용 사례와 유지관리 체크리스트
온도 제어에서는 열용량이 커서 반응이 느리고 지연이 길 수 있으므로 성급한 I 증가는 과열을 부를 수 있습니다. 모터 속도 제어에서는 부하 변화에 대한 빠른 P 반응이 유용하지만 엔코더 노이즈와 기계 공진을 함께 살펴야 합니다. 드론이나 로봇처럼 빠른 자세 변화가 필요한 시스템은 D가 감쇠에 도움을 줄 수 있으나 센서 융합과 필터 설정이 선행되어야 합니다. 공정 제어에서는 압력·유량·수위마다 시간 상수와 밸브 특성이 달라 별도의 실험 기록이 필요합니다.
유지관리 때는 설정값과 실제값의 추세, 출력 포화 시간, 알람 발생 시점, 수동 개입 이력을 주기적으로 비교합니다. 계수를 자주 바꾸는 대신 변경 이유와 날짜, 당시 부하 조건을 남기면 이후 이상 현상을 추적하기 쉽습니다. 센서 교체나 배관 변경, 소프트웨어 업데이트처럼 시스템 조건이 달라졌다면 기존 튜닝값을 그대로 신뢰하지 말고 재검증해야 합니다. 제어 품질은 한 번의 튜닝으로 끝나는 작업이 아니라 측정·기록·안전 검토를 반복하는 운영 과정입니다.
수식으로 보는 PID 제어의 의미
연속 시간의 기본 표현은 제어출력 u(t)가 비례항 Kp 곱하기 오차 e(t), 적분항 Ki 곱하기 오차의 시간 적분, 미분항 Kd 곱하기 오차 변화율의 합이라는 형태입니다. 여기서 오차는 보통 설정값에서 측정값을 뺀 값으로 정의하지만, 장비마다 부호 규약이 다를 수 있어 배선과 제어 방향을 먼저 확인해야 합니다. 계수의 단위도 공정 변수와 출력 단위에 따라 달라지므로 다른 설비의 숫자를 그대로 복사하는 것은 안전하지 않습니다. 수식은 세 항이 어떤 정보를 사용하는지 설명하지만 실제 설정은 샘플링과 장비 제약을 포함해 판단해야 합니다.
디지털 제어기에서는 일정한 주기마다 센서값을 읽어 오차를 계산합니다. 적분항은 이전 누적값에 현재 오차와 샘플링 시간을 더하는 방식으로 구현되고, 미분항은 연속 미분 대신 이전 측정값과 현재 측정값의 차이를 주기로 나누어 근사하는 경우가 많습니다. 그래서 제어 주기가 너무 느리면 빠른 변화를 놓칠 수 있고, 너무 불규칙하면 D 항이 불안정해질 수 있습니다. 설정 화면의 Kp, Ti, Td처럼 다른 표기법을 쓸 수도 있으므로 장비 매뉴얼에서 각 파라미터의 정의와 단위를 반드시 대조해야 합니다.
문제가 생겼을 때 원인을 구분하는 방법
목표값에 매우 느리게 접근한다면 P가 너무 낮거나 공정 자체의 지연이 큰지 확인합니다. 반대로 목표를 넘었다가 반복해서 오간다면 P가 과도하거나 I가 너무 빠르게 누적되는 경우를 의심할 수 있습니다. 목표값 아래에서 계속 멈춘다면 I 부족, 출력 제한, 구동기의 최소 동작 구간, 센서 오차가 원인일 수 있습니다. 이처럼 같은 증상도 하나의 계수만으로 설명되지 않으므로 설정 변경 전에 출력이 상한에 붙었는지, 센서값이 신뢰할 만한지, 외란이 있었는지를 함께 확인하는 것이 중요합니다.
불규칙한 미세 진동은 D 값 자체보다 센서 케이블, 접지, 샘플링 간격, 필터 설정에서 시작되는 경우도 많습니다. 제어 출력이 계단처럼 자주 바뀌면 구동기의 변화율 제한과 데드밴드도 점검합니다. 급격한 설정값 변경에서만 문제가 나타나면 목표값을 한 번에 바꾸기보다 램프 기능을 사용해 목표가 서서히 변하도록 하는 방법을 검토할 수 있습니다. 진단 과정에서는 변경 전후의 추세 데이터를 같은 시간축에 저장하고, 한 번의 시험에서 여러 계수를 동시에 바꾸지 않아야 재현 가능한 결론을 얻을 수 있습니다.
안전한 적용을 위한 기록과 공식 확인 경로
PID 제어는 산업 설비와 생활 기기 모두에 쓰이지만, 압력 용기, 고온 장비, 이동 장치, 의료·안전 관련 장비에서는 잘못된 설정이 사람과 설비에 위험을 줄 수 있습니다. 실제 운전값을 바꾸기 전에는 제조사 운전 매뉴얼, 현장 안전 절차, 인터록과 비상정지 조건을 확인해야 합니다. 특히 제어 방향이 반대로 설정되면 오차가 커질수록 출력이 더 위험한 쪽으로 움직일 수 있으므로 수동 상태와 제한된 시험 범위에서 방향을 검증하는 절차가 필요합니다.
운영 문서에는 대상 장비, 센서 범위, 제어 주기, 출력 상하한, 기존 계수와 변경 계수, 시험 부하, 관찰된 상승 시간과 오버슈트, 승인자를 함께 남기는 것이 좋습니다. 국제 표준과 기술 자료는 NIST, IEC 같은 공신력 있는 기관 및 장비 제조사의 최신 문서를 통해 확인할 수 있습니다. 이 글은 PID 원리를 이해하기 위한 일반 정보이며 특정 설비의 계수나 안전 설정을 대신하지 않습니다. 고위험 공정은 자격 있는 제어 엔지니어와 현장 책임자의 검토 아래 변경하고, 이상 징후가 있으면 즉시 자동 운전을 중지하고 안전 절차를 따르세요.
설정값 변경과 외란 대응의 차이
PID 응답을 시험할 때는 설정값을 바꾸는 경우와 외란이 들어오는 경우를 구분해야 합니다. 설정값 변경은 제어기가 새로운 목표를 따라가는 능력을 보여 주고, 외란 시험은 부하 변화나 주변 온도 변화처럼 원하지 않는 영향에서 원래 상태로 돌아오는 능력을 보여 줍니다. 두 경우 모두 그래프가 좋아 보일 수 있지만 필요한 계수의 균형은 달라질 수 있습니다. 예를 들어 부하가 반복적으로 달라지는 공정에서는 적분 동작이 편차 제거에 도움이 되지만, 큰 지연이 있는 공정에서는 너무 빠른 적분이 오히려 진동을 키울 수 있습니다.
시험 조건은 가능한 한 일정하게 유지하고 목표값 변화 폭, 변화 시각, 부하 상태를 기록합니다. 설정값을 갑자기 바꾸는 것이 실제 운전과 다르다면 램프 입력을 적용해 현실적인 조건에서 확인합니다. 외란을 인위적으로 만들기 어렵다면 정상 운전 중 발생한 부하 변화를 표본으로 분석할 수 있습니다. 응답을 평가할 때는 가장 보기 좋은 한 번의 곡선만 선택하지 말고 여러 반복에서 비슷한 결과가 나오는지 확인해야 합니다. 반복성이 낮다면 계수보다 측정 환경이나 기계적 상태를 먼저 조사하는 편이 합리적입니다.
PID 제어 핵심 요약
PID 제어의 출발점은 목표값과 실제값의 차이를 정확히 측정하는 것입니다. P는 빠른 반응을 만들고, I는 오래 남는 편차를 줄이며, D는 급격한 변화에서 제동을 돕습니다. 그러나 세 값을 크게 할수록 성능이 좋아지는 것은 아닙니다. 반응 속도, 오버슈트, 정착 시간, 정상상태 오차를 함께 비교하고 센서 노이즈와 출력 한계를 고려해야 실제 공정에서 안정적으로 작동합니다. 작은 단계의 변경과 충분한 관찰 시간이 안전한 튜닝의 기본입니다.
실무에서는 안전 제한을 먼저 확인한 뒤 P부터 조정하고, 필요한 경우 I를 추가하며, D와 필터는 노이즈 조건을 보면서 마지막에 다룹니다. 출력 포화와 적분 윈드업, 센서 지연, 제어 방향, 기록 관리까지 챙기면 단순한 계수 조정이 아니라 재현 가능한 운영 체계를 만들 수 있습니다. PID는 오래된 방식이지만 다양한 장비에서 검증된 기본 언어입니다. 대상 시스템의 물리적 특성과 제조사 지침을 존중하면서 데이터를 바탕으로 조정하는 것이 가장 중요한 원칙입니다.
실전 점검표: 변경 전과 변경 후
변경 전에는 목표값의 단위와 허용 범위, 센서 교정 상태, 출력 장치의 상한과 하한, 자동·수동 전환 절차를 확인합니다. 제어기가 보는 실제값과 현장 계기가 일치하는지도 비교해야 합니다. 그 다음 현재 계수와 알람 설정을 백업 가능한 변경 기록에 남기고, 시험 중 즉시 되돌릴 수 있는 담당자와 연락 체계를 정합니다. 설정 변경은 운전 영향이 작은 시간대에 제한된 폭으로 수행하고, 비상 정지나 보호 인터록을 우회하지 않는 것이 원칙입니다.
변경 후에는 목표값 도달 속도만 보지 말고 출력이 포화된 시간, 진동의 크기, 센서값의 이상, 알람 빈도, 실제 제품 품질이나 에너지 사용량까지 함께 관찰합니다. 운전 조건이 달라지면 동일 계수가 다르게 보일 수 있으므로 기온, 부하, 원료 상태 같은 배경 정보도 기록합니다. 문제가 발견되면 마지막으로 검증된 설정으로 복귀하고 원인을 분리해 다시 시험합니다. 이러한 점검표는 PID를 처음 배우는 사람에게는 실수 방지 장치가 되고, 운영팀에는 변경 이력을 공유하는 공통 언어가 됩니다.
마무리
PID 제어는 현재 오차, 누적 오차, 변화 속도를 함께 다루는 피드백 제어의 기본입니다. 안전 제한과 센서 품질을 먼저 확인하고 작은 변경을 기록하며 반복 검증하면 시스템에 맞는 안정적인 응답을 찾을 수 있습니다.
빠른 반응과 낮은 진동 사이에는 항상 균형이 필요합니다. 공정의 지연과 출력 한계를 이해하고 제조사 지침을 확인하면서 P, I, D를 단계적으로 조정하세요. 이상 상황에서는 자동 운전을 중단하고 현장 안전 절차를 우선합니다.
