플레밍의
먼저

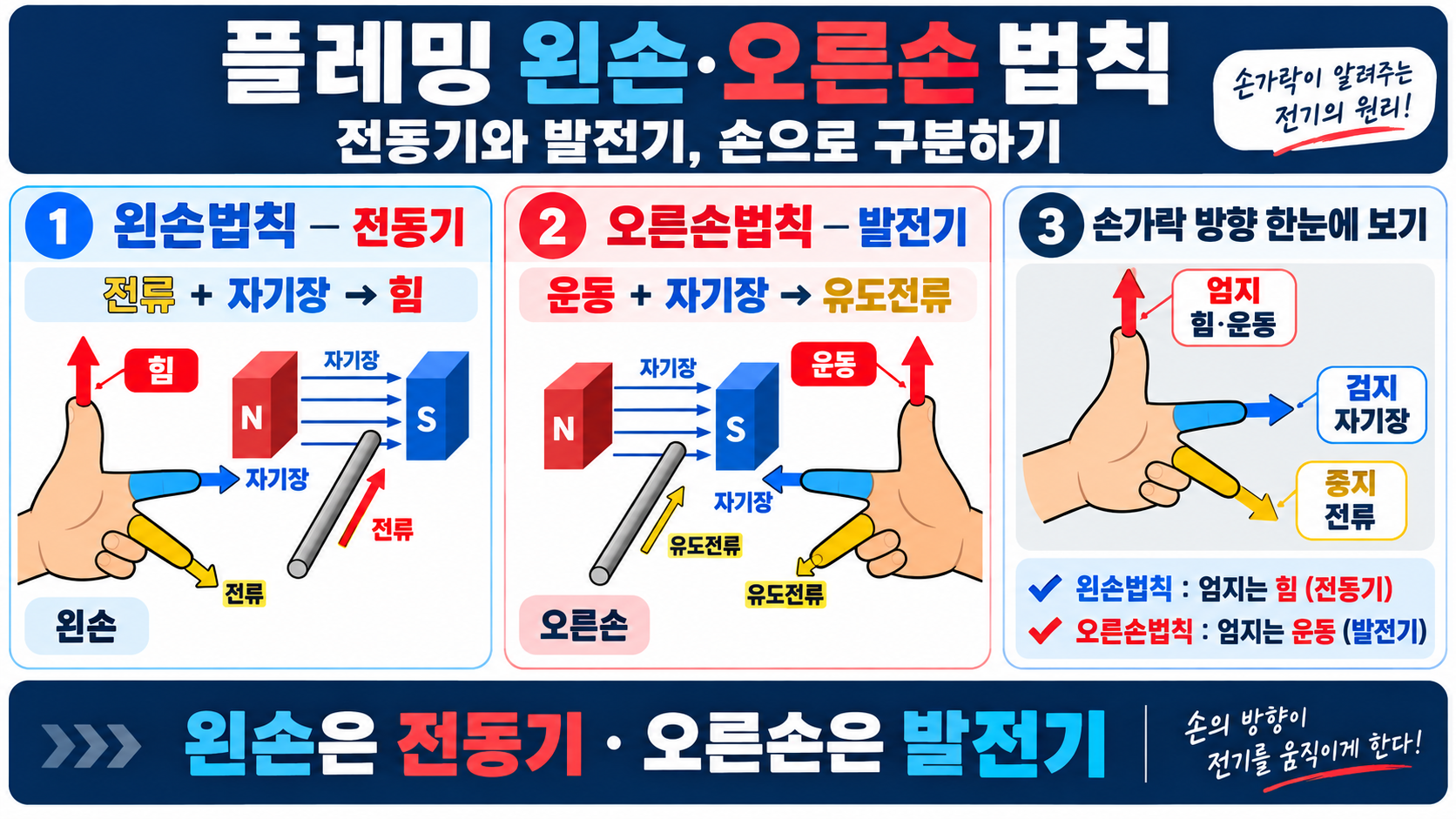

플레밍의 왼손법칙과 오른손법칙은 손가락 세 개를 서로 수직으로 펴서 자기장, 전류, 힘의 관계를 읽는 약속입니다. 모양이 비슷해 외우기 어렵지만, 출발점은 아주 단순합니다. 전기에너지를 넣어 움직임을 만들 때는 왼손, 도체를 움직여 전기를 만들 때는 오른손을 사용합니다. 손 자체를 외우기보다 문제에서 결과로 찾으려는 물리량이 힘인지 유도전류인지부터 확인하면 실수가 크게 줄어듭니다.
두 법칙에서 엄지는 힘 또는 운동의 방향, 검지는 자기장의 방향, 중지는 전류의 방향과 연결됩니다. 다만 오른손법칙은 보통 도체의 운동, 자기장, 유도전류의 관계를 다루므로 교과서의 표기 방식을 함께 확인해야 합니다. 문제 그림에 N극과 S극, 전류 화살표, 도선의 이동 화살표가 무엇으로 주어졌는지 표시한 뒤 빈 항목 하나를 손가락으로 찾는 순서가 안전합니다.
전기·자기 관련 문제는 기호가 많아 보이지만, 상황을 에너지 흐름으로 바꾸면 정리가 쉽습니다. 전원에서 전류가 공급되어 회전이나 밀어내는 힘이 나오면 모터 상황입니다. 반대로 바람, 물, 손잡이, 바퀴 같은 외부 운동이 먼저 있고 전기가 만들어지면 발전 상황입니다. 이 구분은 암기 문장을 넘어 실제 기기와 연결해 이해하는 기준이 됩니다.

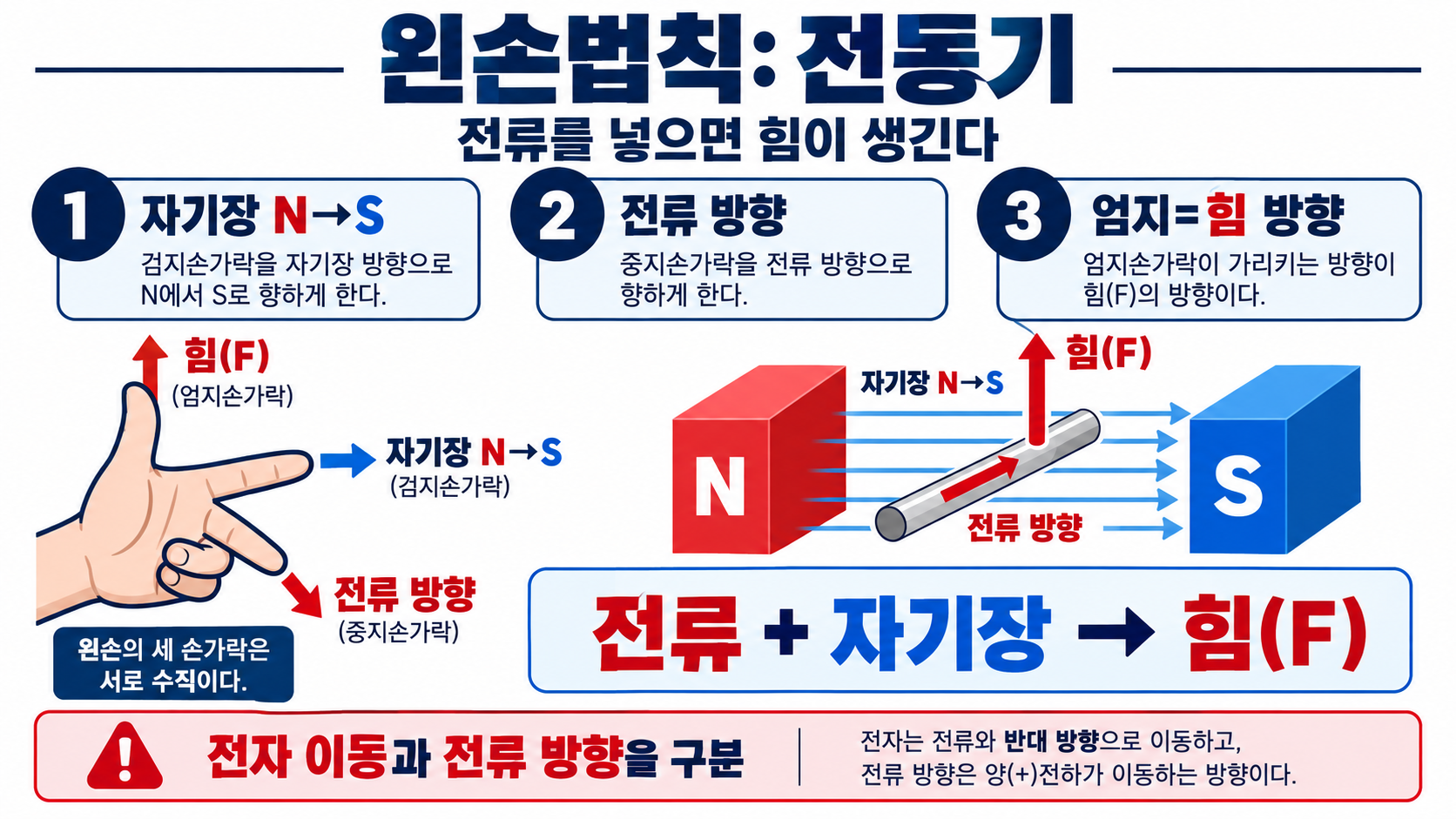

왼손법칙:
플레밍의 왼손법칙은 자기장 속에 놓인 도선에 전류를 흘릴 때 도선이 받는 힘의 방향을 판단하는 데 씁니다. 검지를 자기장 방향인 N극에서 S극으로, 중지를 관습적 전류 방향으로 맞추면 엄지가 도선이 밀리는 방향을 가리킵니다. 이는 전류가 흐르는 도체와 자기장이 상호작용해 힘이 생기는 전동기 작동의 기본 모델입니다.
선풍기, 믹서, 전동 공구, 전기차 구동 모터는 전기에너지를 기계적 운동으로 바꾸는 장치입니다. 실제 모터에는 코일, 자석, 정류·제어 장치가 함께 있어 회전을 지속시키지만, 한 순간의 도선이 어느 쪽으로 힘을 받는지는 왼손법칙으로 설명할 수 있습니다. 따라서 문제에 배터리나 전원 공급이 중심으로 등장하면 먼저 왼손법칙 후보로 두는 것이 좋습니다.
왼손법칙을 적용할 때에는 자기장의 방향을 자석의 바깥쪽 N극에서 S극으로 잡는 관례를 놓치지 않아야 합니다. 종이 안쪽 또는 바깥쪽 방향은 ×와 · 기호로 표시하는 경우가 많습니다. 손가락을 억지로 비틀기보다 검지와 중지를 먼저 직각으로 맞추고, 마지막에 엄지가 가리키는 방향을 화살표로 옮겨 적으면 방향 반전 실수를 줄일 수 있습니다.

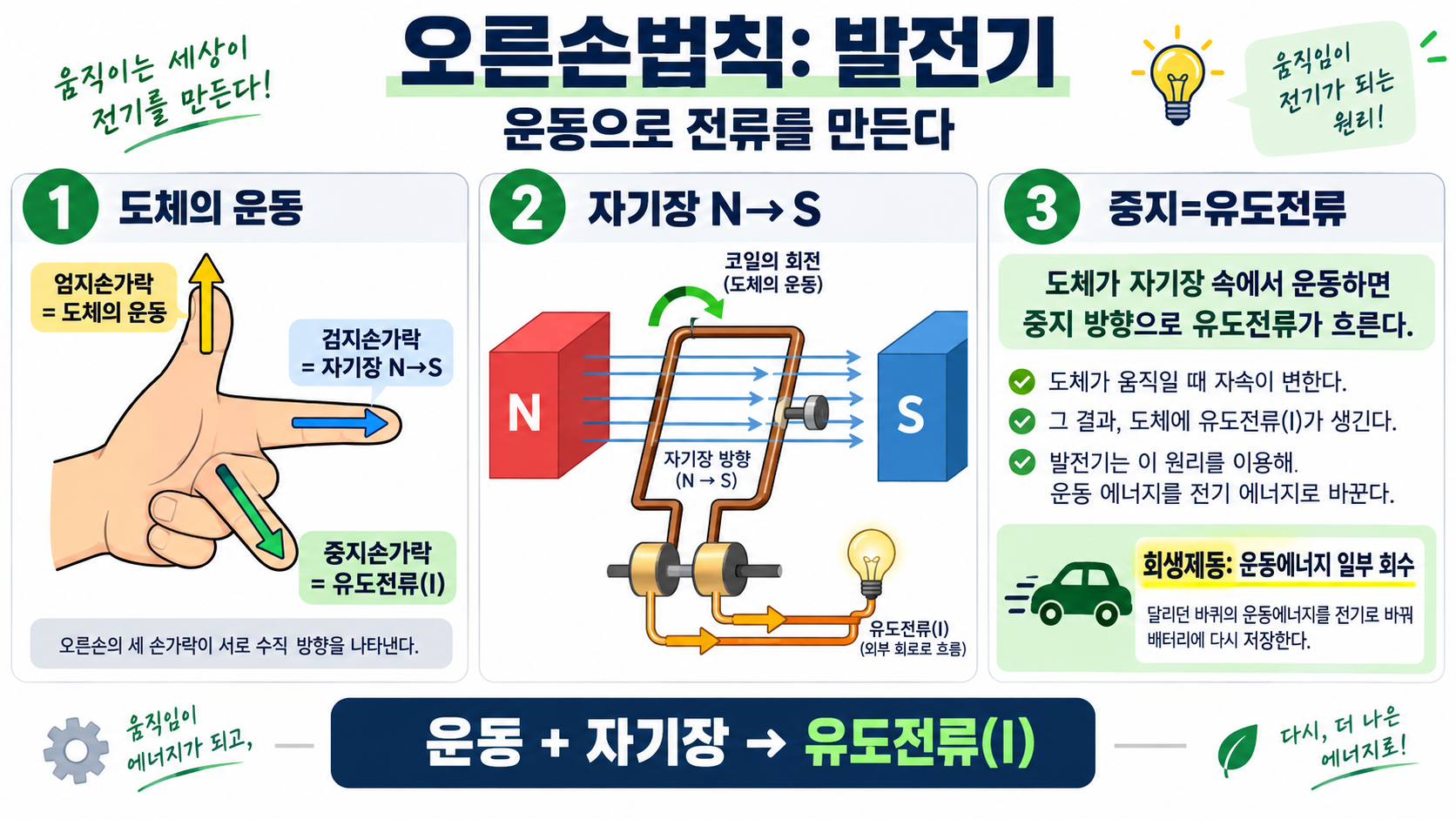

오른손법칙:
플레밍의 오른손법칙은 도체가 자기장 속을 움직일 때 생기는 유도전류의 방향을 판단하는 도구입니다. 외부 힘으로 도선을 움직이는 발전기 상황에서 특히 유용합니다. 엄지를 도체의 운동 방향, 검지를 자기장 방향으로 두고 중지가 가리키는 쪽을 유도전류의 방향으로 읽는 방식이 널리 쓰입니다. 핵심은 전기가 원인이 아니라 운동이 원인이라는 점입니다.
자전거 발전기, 풍력 발전기, 수력 발전기, 자동차의 일부 회생 시스템은 운동에너지를 전기에너지로 바꾸는 사례입니다. 자석과 코일이 상대적으로 움직이면 회로를 지나는 자기선속이 변하고, 그 변화와 관련된 기전력이 생깁니다. 오른손법칙은 이때 회로의 어느 쪽으로 전류가 흐를지를 직관적으로 판단하게 해 주지만, 실제 장치의 교류 파형과 회로 구성까지 모두 대신하지는 않습니다.
오른손법칙을 쓸 때는 도선의 이동 방향과 전류 방향을 같은 것으로 착각하지 않는 것이 중요합니다. 이동은 기계적인 움직임이고, 전류는 전하의 흐름입니다. 또한 자석을 움직이는지 도선을 움직이는지와 관계없이 둘 사이의 상대 운동 및 자기선속 변화가 핵심입니다. 주어진 그림에서 외부에서 가하는 힘 또는 속도 화살표를 찾아 엄지에 먼저 대응시키면 해석이 한결 명확해집니다.
세
손가락의 역할을 표로 머릿속에 정리해 두면 빠릅니다. 엄지는 힘 또는 운동, 검지는 자기장, 중지는 전류입니다. 왼손에서는 전류와 자기장이 주어졌을 때 힘을 찾는 데 초점을 두고, 오른손에서는 운동과 자기장이 주어졌을 때 유도전류를 찾는 데 초점을 둡니다. 같은 글자 F, B, I가 나와도 어떤 법칙인지에 따라 문제의 원인과 결과가 달라진다는 점을 기억해야 합니다.
자기장 방향은 보통 N에서 S로 표시하며, 종이 면을 기준으로 한 방향은 ·와 ×로 나타냅니다. ·는 화살촉이 보이는 모양처럼 종이 바깥으로 나오는 방향, ×는 화살깃이 보이는 모양처럼 종이 안으로 들어가는 방향으로 읽습니다. 전류는 관습적으로 양전하가 흐르는 방향을 뜻하므로 전자의 실제 이동 방향과 반대라는 점도 회로 문제에서 혼동하기 쉬운 지점입니다.
연습할 때는 세 단계를 고정해 보세요. 첫째, 장치가 모터인지 발전기인지 문장과 그림에서 판별합니다. 둘째, 주어진 두 방향을 각각 자기장과 전류 또는 운동에 배치합니다. 셋째, 해당 손의 엄지·검지·중지를 맞춰 남은 방향을 구하고, 반대 방향이 되는 조건인 자석 극 전환·전류 반전·운동 반전을 따로 점검합니다. 이 절차는 복잡한 도식에서도 재사용할 수 있습니다.
전동기·발전기·회생제동을
전동기와 발전기는 에너지 변환의 방향이 반대인 친척 같은 장치입니다. 전동기는 전기에너지를 받아 토크와 회전을 만들고, 발전기는 회전이나 다른 기계적 에너지를 받아 전기를 만들어 냅니다. 실제 기계는 구조와 제어 방식에 따라 두 기능을 모두 수행할 수 있습니다. 그러나 어느 순간에 어떤 역할인지 판단하려면 전력이 어디에서 들어오고 어디로 나가는지를 먼저 살피는 것이 정확합니다.
전기차의 회생제동은 감속할 때 바퀴의 운동에너지 일부를 전기에너지로 바꾸어 배터리에 되돌리는 제어 방식입니다. 운전자가 가속을 줄이거나 브레이크를 밟으면 구동 모터가 조건에 따라 발전기처럼 동작할 수 있습니다. 이 과정에는 배터리 충전 상태, 속도, 온도, 제어기 제한이 관여하므로 모든 상황에서 같은 양의 에너지가 회수되지는 않습니다. 플레밍 법칙은 방향 이해의 출발점입니다.
한편 렌츠의 법칙은 유도전류가 자기선속의 변화를 방해하는 방향으로 생긴다는 원리를 설명합니다. 플레밍의 오른손법칙으로 특정 배치에서 전류 방향을 찾은 뒤, 에너지 보존과 변화에 대한 반작용을 점검할 때 렌츠의 법칙이 도움이 됩니다. 오른나사법칙은 전류가 만들 자기장의 방향을 다루는 별도 규칙입니다. 이름이 비슷하므로 적용 대상이 무엇인지 먼저 분류해야 합니다.
자주
가장 흔한 실수는 왼손과 오른손을 손가락 이름만으로 기계적으로 외우는 것입니다. 문제에서 전원이 공급되고 도선이 힘을 받으면 왼손, 도체가 움직여 전류가 생기면 오른손이라는 에너지 흐름을 먼저 판별하세요. 또 자기장 방향을 S에서 N으로 뒤집거나, 전자 이동을 관습적 전류로 그대로 쓰는 실수도 답을 반대로 만들 수 있습니다.
방향이 예상과 다를 때는 세 가지를 바꿔 확인하면 됩니다. 전류 방향을 반대로 하면 힘의 방향도 반대가 됩니다. 자기장 방향을 반대로 해도 힘 또는 유도전류 방향이 반대가 됩니다. 운동 방향을 반대로 하면 발전 상황의 유도전류 방향이 반대가 됩니다. 두 조건을 동시에 반대로 하면 결과가 다시 원래 방향이 될 수 있다는 관계도 간단한 실험 문제에서 자주 등장합니다.
마지막으로 플레밍 법칙은 방향을 판단하는 모델이며, 실제 장치의 전압 크기, 전류 크기, 효율, 발열, 안전 설계를 단독으로 계산하지는 않습니다. 더 깊은 학습이 필요하면 국가 교육과정 자료나 대학·공공 과학 교육 자료에서 전자기 유도와 로런츠 힘의 정의를 함께 확인하세요. 전동기와 발전기를 에너지 변환, 자기장, 전류, 힘이라는 네 키워드로 연결하면 다음 단원의 학습도 수월해집니다.
문제
예를 들어 자석의 N극이 위, S극이 아래에 있어 자기장이 아래쪽을 향하고 도선의 전류가 오른쪽을 향한다고 해 봅시다. 전원을 연결해 도선이 움직일 방향을 묻는다면 왼손법칙을 씁니다. 검지를 아래, 중지를 오른쪽으로 놓은 뒤 엄지가 향하는 쪽을 힘의 방향으로 읽습니다. 손을 억지로 회전시키기 어렵다면 종이에 세 축을 먼저 그려 보아도 좋습니다.
발전 상황도 같은 방식으로 연습할 수 있습니다. 도선이 자기장 속에서 위쪽으로 움직이고 자기장이 왼쪽에서 오른쪽이라면, 오른손법칙에서 엄지를 위쪽, 검지를 오른쪽으로 둡니다. 그때 중지가 가리키는 방향이 유도전류의 방향 후보입니다. 회로의 연결 방향까지 묻는 문제라면 도선 한 부분의 결과를 전체 회로의 전류 방향과 연결해 확인해야 합니다.
정답을 낸 뒤에는 조건 하나를 뒤집어 보는 연습이 효과적입니다. N극과 S극을 바꾸면 자기장이 반대가 되고 결과도 반대가 됩니다. 전원의 극성을 바꾸면 전류가 반대가 되어 모터의 힘도 반대가 됩니다. 발전기에서 운동 방향을 반대로 하면 유도전류도 반대가 됩니다. 이러한 대칭을 확인하면 단순 암기보다 오래 기억됩니다.
로런츠
전류가 흐르는 도선이 자기장 속에서 받는 힘은 로런츠 힘의 거시적 표현으로 이해할 수 있습니다. 이동하는 전하가 자기장 속에서 힘을 받고, 그 힘이 도선 전체에 전달되어 움직임으로 나타납니다. 플레밍의 왼손법칙은 이 힘의 방향을 시각적으로 찾게 해 줍니다. 힘의 크기는 전류, 자기장 세기, 도선의 길이와 방향 등의 조건에 따라 달라집니다.
전자기 유도는 반대로 자기선속이 변할 때 회로에 기전력이 생기는 현상입니다. 도선이나 자석을 움직여 상대 위치를 바꾸면 자기선속이 달라지고, 적절히 닫힌 회로에서는 전류가 흐를 수 있습니다. 플레밍의 오른손법칙은 대표적인 발전기 배치에서 그 방향을 정리하는 보조 도구입니다. 유도전류가 생기는지와 크기를 엄밀히 따질 때는 패러데이 법칙이 필요합니다.
두 현상은 모두 전기와 자기의 연결을 보여 주지만, 질문의 방향이 다릅니다. 힘을 만들어 운동시키는가, 운동으로 전기를 얻는가를 먼저 묻습니다. 에너지 보존 관점에서는 발전기를 돌리는 데 외부 일이 필요하고, 전동기를 움직이려면 전기 에너지가 공급됩니다. 이 관점이 있으면 손법칙을 공식처럼 외웠다가 적용 대상을 바꾸는 오류를 피할 수 있습니다.
교류
교류 전동기와 발전기에서는 전류와 자기장이 시간에 따라 바뀔 수 있어 그림 하나만으로 실제 장치 전체를 설명하기 어렵습니다. 하지만 특정 순간의 코일 또는 도선 부분을 떼어 보면 플레밍 법칙으로 힘이나 유도전류 방향을 생각할 수 있습니다. 연속 회전을 만들기 위해 여러 코일과 자계, 전력 전자 제어가 조합된다는 점을 함께 이해하면 좋습니다.
가정용 선풍기나 산업용 모터의 속도 제어는 전압, 주파수, 제어 방식 등 다양한 요소와 관련됩니다. 법칙 자체는 회전 방향 판단에 도움을 주지만, 실제 제품의 연결을 바꾸거나 분해하는 안전 지침은 아닙니다. 전기 기기는 감전과 화재 위험이 있으므로 실습은 교육용 저전압 장치와 지도 환경에서만 하고, 제품의 배선·수리는 제조사 안내와 자격 있는 기술자의 범위에서 다뤄야 합니다.
발전기에서는 코일 회전과 자계 변화로 교류 전압이 만들어질 수 있으며, 정류 회로를 거치면 직류 형태로 사용할 수도 있습니다. 배터리 충전이나 인버터 시스템은 전압·전류 관리와 보호 회로가 핵심입니다. 따라서 회생제동을 단순히 모터를 반대로 돌리는 현상으로만 이해하기보다, 제어기가 에너지 흐름을 안전하게 조절하는 시스템이라고 보는 편이 정확합니다.
학습
시험 직전에는 ‘왼손은 모터, 오른손은 발전기’라는 짧은 문장을 먼저 떠올린 뒤, 엄지·검지·중지의 역할을 확인하세요. 왼손은 전류와 자기장으로 힘을, 오른손은 운동과 자기장으로 유도전류를 찾는다고 연결하면 됩니다. 단, 교재에 따라 손가락 배치 그림의 표현을 반드시 우선해서 보아야 하며, 같은 명칭이라도 주변 규칙과 구분해야 합니다.
그림 문제를 읽을 때는 색 펜이나 표시로 자기장 B, 전류 I, 힘 F 또는 운동 v를 분리해 적는 방법이 좋습니다. N과 S, ×와 ·, 전원 극성, 이동 화살표를 모두 확인한 뒤 빈칸 하나를 구합니다. 문제에 주어진 것이 둘보다 많아도 실제로 어떤 관계를 요구하는지 문장을 다시 읽으세요. 필요하지 않은 정보가 섞인 경우도 있기 때문입니다.
마지막 점검은 단위와 현실성입니다. 힘의 방향을 묻는데 전류 방향을 답으로 쓰지 않았는지, 발전기인데 전원을 원인으로 두지 않았는지 살핍니다. 자석을 뒤집거나 전류를 반대로 했을 때 결과가 어떻게 변하는지도 말로 설명해 보면 이해 수준을 확인할 수 있습니다. 틀린 문제는 손 모양보다 원인과 결과의 에너지 흐름을 한 줄로 다시 정리하는 것이 효과적입니다.
안전한
플레밍 법칙은 학교 과학 수업에서 자석, 코일, 저전압 전원으로 관찰할 수 있는 개념입니다. 실험에서는 전류가 흐르는 도선의 발열과 단락 가능성을 고려해 정격이 확인된 교육용 장비를 사용하고, 전원을 오래 연결하지 않도록 합니다. 가정용 콘센트, 자동차 고전압 부품, 분해한 충전기처럼 위험할 수 있는 전기 설비로 원리를 재현하려 해서는 안 됩니다.
개념의 정의와 수식은 교과서·대학 공개 강의·국가 교육 기관 자료를 우선 확인하는 것이 좋습니다. 검색 결과의 요약이나 개인 게시물은 그림 표기와 용어가 다를 수 있으므로, 자기장 방향과 전류의 관습적 정의를 여러 신뢰 가능한 자료로 대조하세요. 특히 전자 이동 방향과 전류 방향을 혼용한 설명을 발견하면 해당 문장만 떼어 기본 정의로 다시 점검할 필요가 있습니다.
이 글의 정리는 방향 판단을 위한 학습 안내입니다. 실제 전동기·발전기의 설계, 수리, 전기차 고전압 계통 점검에는 별도의 안전 규정과 전문 지식이 필요합니다. 이해가 막히면 그림을 직접 그리고, 모터인지 발전기인지와 원인·결과를 먼저 적은 다음 손가락 규칙을 적용하세요. 반복 가능한 이 순서가 가장 신뢰도 높은 확인 방법입니다.
