플랜지의 구조와 규격, 주요 종류, 하중·밀봉·볼트 설계의 기본 점검 항목을 정리한 실무형 안내서입니다.
플랜지란 무엇이며 왜 설계가 중요한가
플랜지는 배관, 밸브, 펌프, 열교환기처럼 분해 점검이 필요한 장비를 볼트와 가스켓으로 결합하는 연결부다. 용접으로 영구 결합하기 어려운 위치에서 조립성과 정비성을 높이지만, 압력과 온도 변화가 반복되는 동안 접합면에는 축력·굽힘·진동이 동시에 작용한다. 따라서 플랜지는 단순히 원형 금속판을 고르는 일이 아니라 유체 조건, 배관 하중, 재질 호환성, 정비 주기까지 함께 판단하는 설계 요소다.
누설은 대개 한 가지 부품의 결함보다 접촉 압력의 불균형에서 시작된다. 볼트 축력이 부족하면 가스켓이 충분히 눌리지 않고, 지나치면 가스켓이 손상되거나 플랜지 면이 휜다. 설계 단계에서는 유체의 위험도와 누설 허용 수준을 먼저 정하고, 그 기준에 맞는 형식과 규격을 선택해야 한다. 현장 조립에서도 지정 토크, 대각선 체결 순서, 접촉면 청결을 지키는 일이 설계 의도를 구현하는 마지막 단계가 된다.
대표 플랜지 종류와 쓰임새 비교

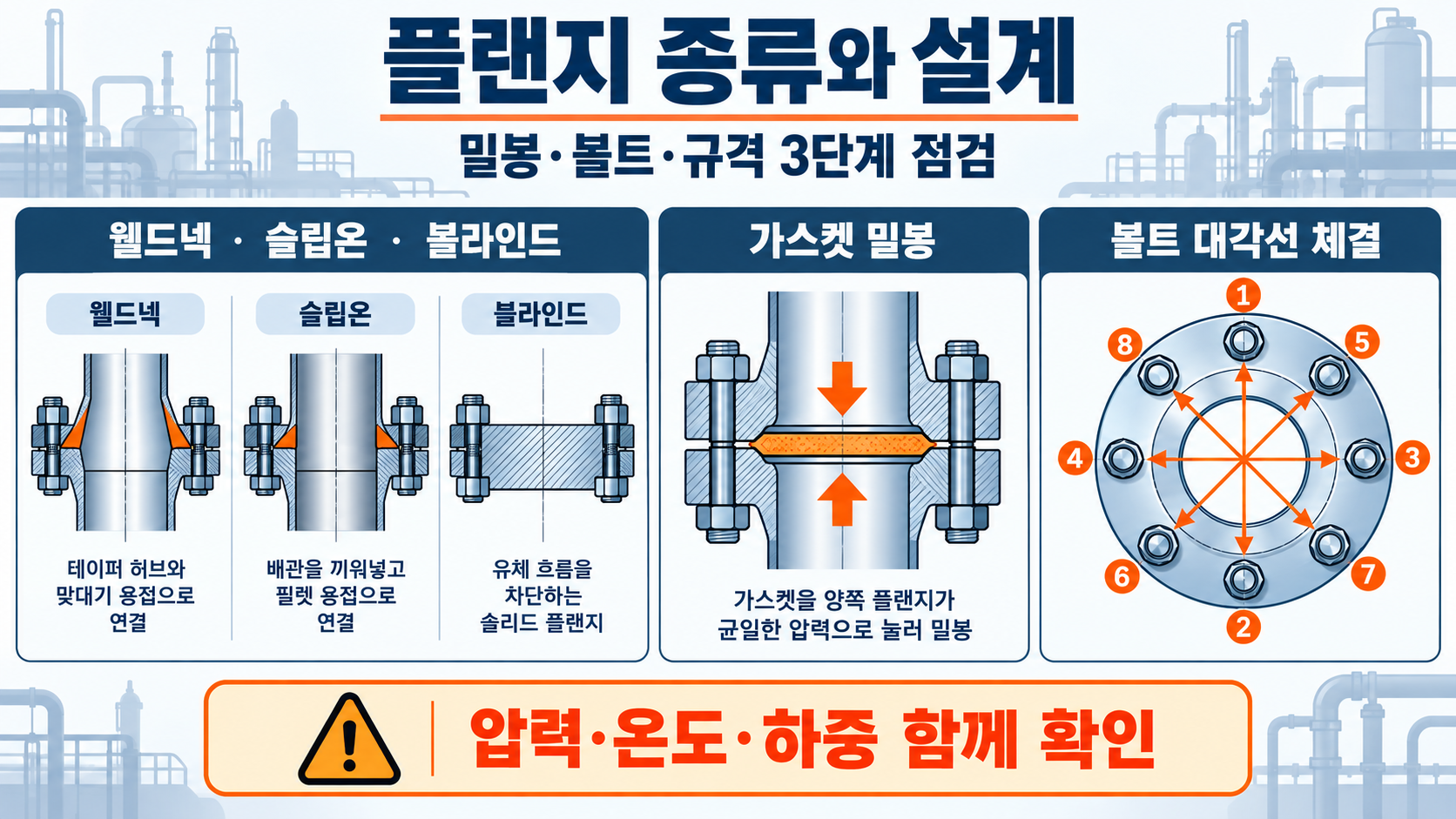

가장 널리 쓰이는 형식은 웰드넥, 슬립온, 소켓용접, 나사식, 랩조인트, 블라인드 플랜지다. 웰드넥은 긴 허브가 배관으로 응력을 부드럽게 전달해 고압·고온 또는 반복 하중 배관에 자주 적용된다. 슬립온은 관을 끼운 뒤 안팎으로 용접해 제작이 비교적 수월하며, 일반 조건의 배관에서 선택된다. 소켓용접은 작은 구경에서 조립성이 좋지만 틈새 부식 가능성을 검토해야 한다.
나사식은 용접이 곤란한 장소에서 활용될 수 있으나 진동과 열사이클 조건에는 신중한 검토가 필요하다. 랩조인트는 스텁엔드와 분리된 백업 플랜지를 써서 고가의 내식 재질 사용량을 줄이고 조립 방향을 맞추기 쉽다. 블라인드 플랜지는 배관 끝단이나 미래 증설 지점을 막는 덮개 역할을 한다. 각 형식은 비용만으로 고르지 말고 압력등급, 온도, 유체, 배관 지지조건, 검사와 유지보수의 편의성을 표로 비교하는 것이 좋다.
밀봉 원리: 가스켓과 면 형상 확인
플랜지 접합의 핵심은 가스켓에 필요한 만큼의 균일한 압축을 주어 미세한 표면 요철 사이를 막는 데 있다. 평면 접촉면은 저압 조건에서 쓰일 수 있고, 레이즈드 페이스는 가스켓 접촉 폭을 좁혀 압력을 집중시키는 일반적인 형상이다. 링 조인트 면은 금속 링 가스켓을 사용해 높은 압력과 온도 조건에 대응한다. 가스켓 재질은 유체의 화학성, 운전 온도, 압력, 세정 방식에 맞아야 한다.
접촉면의 흠집, 녹, 오래된 가스켓 조각은 밀봉 성능을 크게 낮춘다. 면 조도와 평탄도는 적용 규격 및 제조사 자료로 확인하고, 흠집을 임의로 연마해 형상을 바꾸지 않는 편이 안전하다. 가스켓을 재사용하면 압축 복원력이 달라질 수 있으므로 정비 기준을 우선한다. 설계 도면에는 플랜지 페이스와 가스켓 유형, 치수 계열, 압력등급을 명확히 표기해 조달과 현장 작업의 혼선을 줄인다.
볼트 체결과 하중 분배의 기본
볼트는 플랜지와 가스켓을 관통하는 하중을 유지하는 부품이다. 체결 토크는 목표 축력을 간접적으로 만드는 방법이므로 나사 상태, 윤활 여부, 와셔, 공구 오차에 영향을 받는다. 같은 토크라도 마찰 조건이 달라지면 실제 축력이 크게 달라질 수 있다. 그래서 중요 설비는 설계 토크표, 체결 절차서, 필요 시 장력 측정 방법을 함께 관리한다.
조립은 한 방향으로 끝까지 조이지 말고 별 또는 대각선 패턴으로 여러 회차에 나누어 진행한다. 초기에는 가볍게 자리잡게 하고, 중간 단계에서 균일도를 맞춘 뒤 최종값에 도달하는 방식이 일반적이다. 배관의 자중, 열팽창, 장비 노즐 하중이 접합부에 전달되면 볼트 하중 분포가 달라질 수 있으므로 배관 지지대와 유연성도 같이 검토한다. 고위험 설비의 체결값은 반드시 적용 규격과 책임 기술자의 절차를 따른다.
설계 전 점검할 조건과 규격
설계 입력값은 먼저 유체와 운전 조건에서 시작한다. 설계압력과 설계온도, 정상·기동·정지 상태, 부식 여유, 유체 독성 및 가연성, 배관 지름과 재질을 정리한다. 이어서 적용 국가 규격, 발주처 표준, 장비 제조사의 노즐 허용하중을 확인한다. ASME B16.5와 B16.47 같은 치수·압력등급 표준은 널리 참고되지만, 실제 적용 기준은 프로젝트의 계약 사양과 관할 요구사항으로 확정해야 한다.
플랜지 압력등급은 단순히 숫자가 높을수록 좋은 것이 아니다. 온도가 올라가면 재료 허용응력이 변해 같은 등급의 허용 압력도 달라질 수 있다. 재질 조합에서 갈바닉 부식 가능성, 단열과 보온으로 인한 열구배, 외부 하중을 점검하고 도면과 자재표의 호칭이 일치하는지도 확인한다. 설계 검토 기록에는 선택 근거, 가스켓·볼트 사양, 체결 관리 방법, 검사 기준을 남겨야 추후 변경과 정비가 쉬워진다.
설치·점검·유지보수 체크리스트

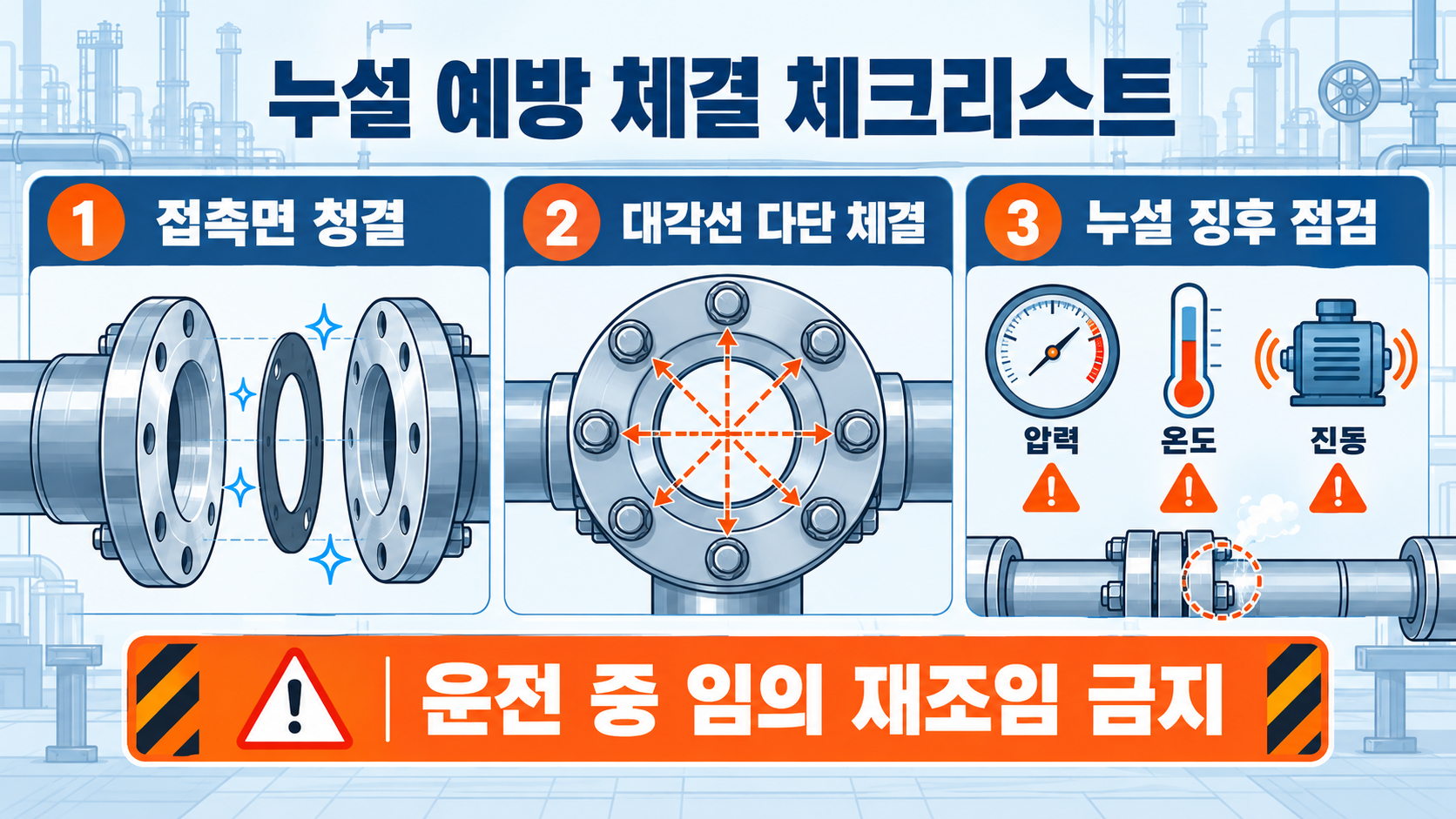

설치 전에는 플랜지 면, 볼트, 너트, 가스켓의 규격과 손상 여부를 확인한다. 서로 다른 압력등급이나 접촉면 형식을 억지로 조합하지 않고, 배관 중심과 평행도를 확보한 상태에서 조립한다. 볼트를 조여 배관의 어긋남을 끌어맞추는 방식은 잔류응력을 만들 수 있으므로 피한다. 체결 뒤에는 필요한 경우 누설시험과 외관 확인을 수행하고, 시험 조건은 설비 절차서와 법정 기준을 따른다.
운전 중에는 냄새, 소리, 온도 변화, 비정상 진동, 흔적 같은 이상 징후를 관찰한다. 누설이 의심되는 상태에서 임의로 증압 체결하거나 운전 중 분해하는 행동은 위험할 수 있다. 압력이나 유해물질이 관련된 설비는 격리, 감압, 작업허가, 보호구 등 사업장 안전 절차를 먼저 적용해야 한다. 반복 누설은 가스켓만 교체하기보다 배관 하중, 플랜지 면 손상, 체결 이력, 운전 조건 변화를 함께 분석해야 재발을 줄일 수 있다.
재질 선택과 부식 환경 대응
탄소강 플랜지는 일반적인 산업 배관에서 경제성이 좋지만 습기, 염화물, 산성 유체, 해양 환경에서는 부식 여유와 표면 보호를 별도로 검토해야 한다. 스테인리스강은 내식성이 장점이나 특정 염화물 환경의 응력부식균열 가능성과 온도 조건을 확인해야 한다. 합금강과 특수 합금은 고온 강도나 내식성을 높일 수 있지만 용접성, 조달성, 비용, 이종 금속 접촉까지 함께 평가해야 한다.
플랜지 본체만 좋은 재질로 선택해도 가스켓, 볼트, 배관 재질의 조합이 맞지 않으면 문제가 생길 수 있다. 예를 들어 전기적으로 다른 금속이 전해질 환경에서 접촉하면 부식 거동이 달라질 수 있다. 보온재 아래 부식과 틈새 부식은 외관만으로 발견하기 어렵기 때문에 정기 점검 계획을 세운다. 재질 성적서, 열처리 상태, 표면 처리, 추적성 표기를 보관하면 유지보수와 원인 분석에 도움이 된다.
안전한 설계 의사결정 순서

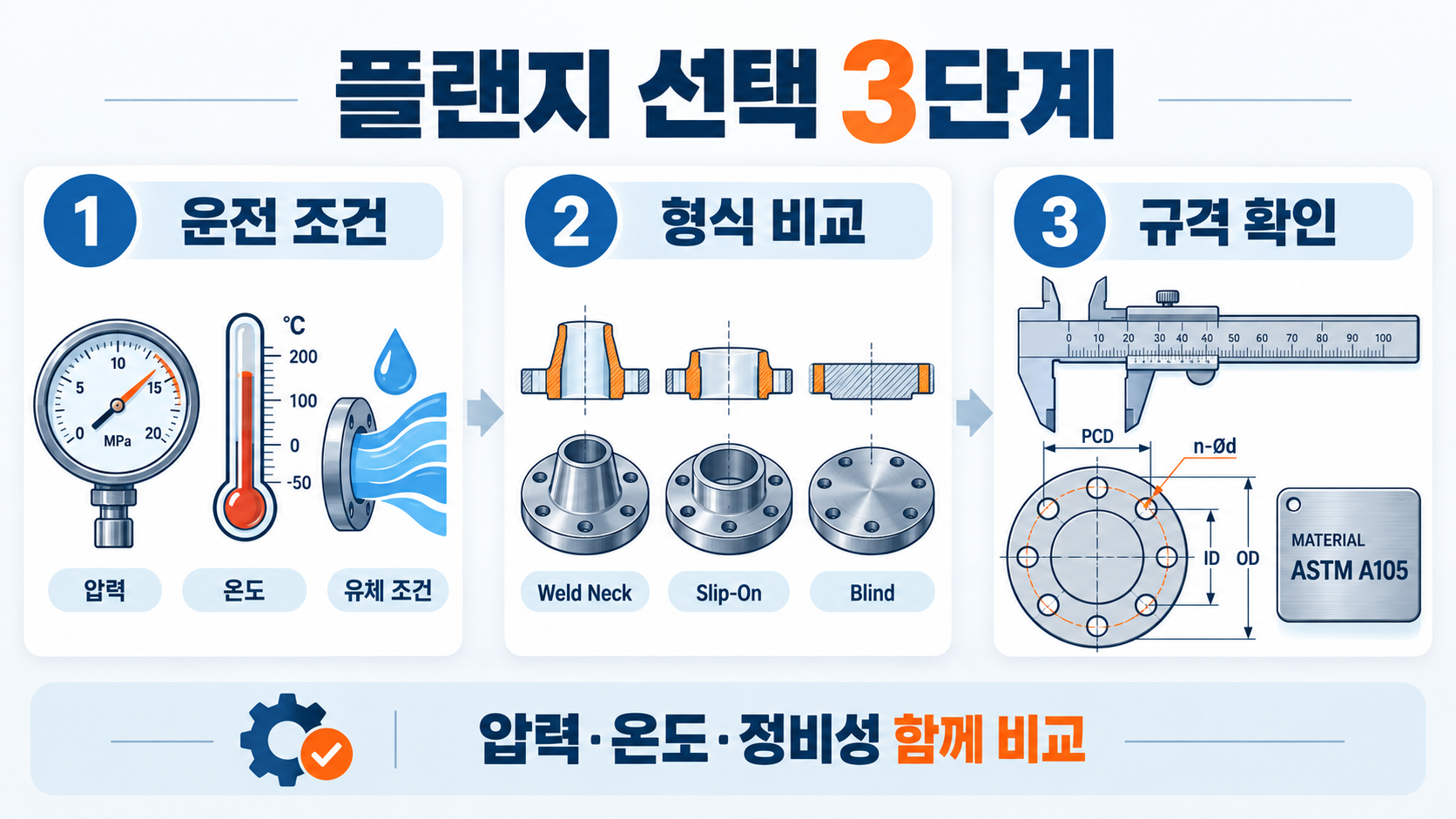

첫째, 유체의 위험성과 설계압력·온도를 확정한다. 둘째, 프로젝트에서 요구하는 표준과 재질 체계를 확인한다. 셋째, 플랜지 형식·페이스·가스켓·볼트를 하나의 조합으로 선정하고 배관 하중을 검토한다. 넷째, 제작 도면과 자재표에 호칭지름, 압력등급, 재질, 페이스, 가스켓 사양, 체결 요구사항을 빠짐없이 기입한다. 마지막으로 시공과 검사 단계에서 설계 가정이 유지되는지 확인한다.
이 글은 일반적인 정보 제공을 위한 안내이며, 실제 압력설비와 위험물 설계에는 적용 법령, 현장 안전 규정, 프로젝트 사양, 자격을 갖춘 엔지니어의 검토가 우선한다. 특히 고압, 고온, 독성·가연성 유체, 인명과 재산 피해 가능성이 큰 설비는 임의 계산이나 온라인 자료만으로 결정하지 않는다. 공식 표준 발행기관과 장비 제조사의 최신 기술자료를 확인하고, 변경 사항은 설계 변경관리 절차에 따라 문서화하는 것이 바람직하다.
압력등급과 치수 표기를 읽는 법
플랜지 도면과 자재표에는 호칭지름, 압력등급, 재질, 페이스 형상, 볼트 구멍 수와 치수 계열이 함께 표시된다. 호칭지름은 실제 외경과 같지 않을 수 있으므로 배관 스케줄과 접속 규격을 별도로 대조해야 한다. 압력등급 표기는 해당 표준이 정한 재질군과 온도 범위에서만 의미가 있으며, 서로 다른 표준 체계의 부품을 단순히 숫자만 보고 조합하면 맞지 않을 수 있다. 공급품을 받을 때에는 마킹, 성적서, 도면 리비전, 구매 사양의 일치 여부를 확인한다.
치수 불일치는 현장에서 억지 조립으로 이어지기 쉽고, 이는 볼트 편심과 가스켓 손상, 배관 응력을 유발한다. 볼트 구멍의 방향은 배관 지지대와 밸브 조작 공간에도 영향을 주므로 배치 계획에서 검토한다. 플랜지 외경과 허브 치수, 볼트 길이는 보온 두께와 공구 접근성까지 고려한다. 설계 리뷰에서는 도면의 단위와 공차, 인치·미터 계열 혼용 여부를 확인하고, 변경된 부품이 기존 설비의 접속부와 호환되는지 현장 실측 또는 제조사 도면으로 검증한다.
특히 대구경 플랜지는 자중과 취급 하중이 커서 운반·양중 계획도 필요하다. 체결 전 임시 지지 상태가 불안정하면 접촉면이 기울 수 있으며, 조립 후에도 배관 지지대가 적절히 하중을 분담하지 못하면 장기적으로 누설 위험이 높아질 수 있다. 이런 조건은 플랜지 한 개의 카탈로그 값으로 해결되지 않으므로 배관 응력 해석과 장비 노즐 검토가 필요한지 프로젝트 기준에 따라 판단한다.
누설 원인 분석과 개선 방향
플랜지 누설이 발생하면 먼저 언제, 어느 조건에서 시작됐는지 기록한다. 기동 직후인지, 온도 상승 뒤인지, 진동이 커진 시점인지에 따라 원인을 좁힐 수 있다. 가스켓 파손, 접촉면 손상, 볼트 이완, 배관 정렬 불량, 압력 변동, 열팽창, 재질 부식은 서로 영향을 주는 요인이다. 외관에 묻은 흔적만 보고 특정 부품 하나를 단정하기보다 운전 이력과 정비 기록, 체결 기록, 검사 결과를 함께 비교해야 한다.
개선 조치는 위험도에 따라 계획한다. 압력이나 유해물질이 남아 있는 상태에서 임의 재조임을 시도하면 사고로 이어질 수 있으므로, 격리와 감압, 작업허가 같은 사업장 절차가 먼저다. 정지 후 분해 점검이 가능하면 가스켓 압축 흔적과 플랜지 면의 평탄도, 볼트 나사 손상, 배관 지지상태를 확인한다. 반복 문제가 있으면 동일 부품의 단순 교체보다 가스켓 사양, 체결 공구, 배관 유연성, 운전 조건을 포함한 개선안을 검토한다.
예방을 위해서는 정비 이력의 표준화가 효과적이다. 교체 날짜, 사용한 가스켓과 볼트 사양, 체결 방법, 검사 결과, 이상 징후를 설비 번호와 연결해 남기면 다음 점검에서 비교가 쉬워진다. 중요 설비는 제조사 권고와 현장 위험성 평가에 맞춘 주기 점검을 운영하고, 부품 변경은 승인 절차를 거쳐야 한다. 설계·시공·운전·정비 담당자가 같은 기준을 공유할 때 플랜지 연결부의 신뢰성이 높아진다.
프로젝트 단계별 플랜지 관리 방법
기본설계 단계에서는 공정 조건과 배관 클래스, 설비 배치, 정비 공간을 기준으로 필요한 플랜지 체계를 정한다. 이때 서로 다른 공급사의 장비 접속부가 어떤 규격을 쓰는지 조기에 확인해야 한다. 상세설계 단계에서는 도면, 배관 자재 명세, 밸브와 계기의 접속 조건을 대조하고, 고온·고압·진동 구간이나 잦은 분해가 예상되는 위치를 표시한다. 조달 단계에서는 승인된 재질과 압력등급, 시험성적서, 표면 상태 요구조건을 구매 사양에 반영한다.
시공 단계에서는 자재 식별과 보관 상태가 중요하다. 접촉면은 충격과 오염으로 손상되기 쉬우므로 보호 덮개를 유지하고, 가스켓은 습기·열·변형을 피해서 보관한다. 설치팀은 최신 도면과 체결 절차서를 사용하며, 변경된 자재가 투입되면 설계 검토와 승인 여부를 확인한다. 시운전 전에는 필요한 검사 기록, 체결 확인서, 압력시험 계획을 준비하고, 이상이 있으면 원인을 기록한 뒤 정정한다. 작업자가 임의 판단으로 다른 규격의 볼트나 가스켓을 대체하지 않도록 현장 관리 체계를 둔다.
운영 단계에서는 점검 결과를 설계 데이터와 연결해 다음 개선에 활용한다. 특정 위치에서 누설 또는 부식이 반복되면 운전 조건, 배관 지지, 보온, 재질, 가스켓, 체결 방법을 종합적으로 검토한다. 설비 개조나 증설 때 기존 플랜지에 새 하중이 추가되지 않는지도 확인한다. 기록 기반의 관리가 누적되면 예비품 선정과 정비 주기 설정의 정확도가 높아지고, 계획되지 않은 정지를 줄이는 데 도움이 된다. 단, 실제 압력설비 변경은 관련 법령과 사업장 절차, 자격 있는 전문가의 검토 아래 수행해야 한다.
핵심 요약: 선택부터 체결까지
플랜지 설계의 출발점은 유체와 설계 조건이며, 형식 선택은 압력·온도·진동·정비성·비용을 함께 고려하는 과정이다. 웰드넥, 슬립온, 소켓용접, 나사식, 랩조인트, 블라인드 플랜지는 서로 다른 장점과 한계를 가진다. 접촉면과 가스켓, 볼트는 따로가 아니라 하나의 밀봉 시스템으로 판단해야 한다. 표준 치수와 압력등급, 재질 조합, 배관 하중을 정확히 확인하고, 도면과 자재표에 같은 정보를 일관되게 기록하는 것이 기본이다.
설치 때에는 접촉면 청결, 규격 일치, 배관 정렬, 대각선 다단 체결, 안전 절차를 지킨다. 이상 징후가 보이면 운전 조건과 정비 기록을 먼저 검토하고, 위험 설비는 감압·격리·작업허가 없이 만지지 않는다. 최종 결정에는 최신 공식 표준과 제조사 자료, 프로젝트 사양, 전문 기술 검토가 우선한다. 이 체크리스트를 설계 검토와 현장 인수인계에 활용하면 연결부 누설과 재작업 위험을 줄이는 데 도움이 된다.
공식 자료 확인 경로
치수와 압력등급은 ASME 등 적용 표준의 최신 발행본, 장비 접속 조건은 제조사 도면과 기술문서, 산업안전 요구사항은 관할 기관과 사업장 규정에서 확인한다. 인터넷의 요약 정보는 개념 이해에 도움이 되지만 실제 설계값을 확정하는 근거가 될 수 없다. 프로젝트마다 적용 코드와 검사 범위가 다를 수 있으므로, 설계·구매·시공 문서 사이의 불일치를 발견하면 변경관리 절차를 통해 확인하고 기록한다. 고압·고온·가연성 또는 독성 유체 설비는 반드시 적합한 자격과 권한을 가진 기술자의 검토를 거쳐야 한다.
공식 자료를 볼 때에는 발행 날짜와 개정판, 적용 범위를 확인하고 사내 표준이나 계약 사양과 충돌하지 않는지 대조한다. 제조사의 설치 지침에는 특정 가스켓, 볼트 윤활, 체결 순서, 검사 조건이 따로 제시될 수 있다. 설비의 실제 운전 범위가 문서의 한계를 벗어나면 추가 검토가 필요하다. 확인한 문서는 설계 검토 기록에 출처와 버전을 함께 남기고, 현장에는 승인된 최신본만 배포하는 방식이 바람직하다.
