EDS는 무엇을 확인하는 분석법인가
EDS는 Energy Dispersive X-ray Spectroscopy의 약자로, 시료에 전자빔을 쏘았을 때 나오는 특성 X선을 에너지별로 나누어 원소 조성을 살피는 방법이다. 주사전자현미경 SEM에 결합해 쓰는 경우가 많아 표면 형상과 특정 지점의 원소 정보를 함께 비교할 수 있다. 결과 화면의 피크는 원소가 있을 가능성을 보여 주지만, 단독 피크 하나만으로 조성이나 물질명을 단정해서는 안 된다.
실무에서는 먼저 분석 목적을 분명히 정한다. 이물질의 정체를 좁히려는지, 코팅의 균일성을 보는지, 입자별 차이를 비교하는지에 따라 관찰 위치와 조건이 달라진다. EDS는 빠른 스크리닝과 원소 맵핑에 유용하지만 검출 한계, 시료 표면 상태, 피크 중첩의 영향을 받는다. 따라서 숫자와 이미지를 같은 조건에서 기록하고 필요하면 다른 분석법으로 교차 확인하는 태도가 중요하다.

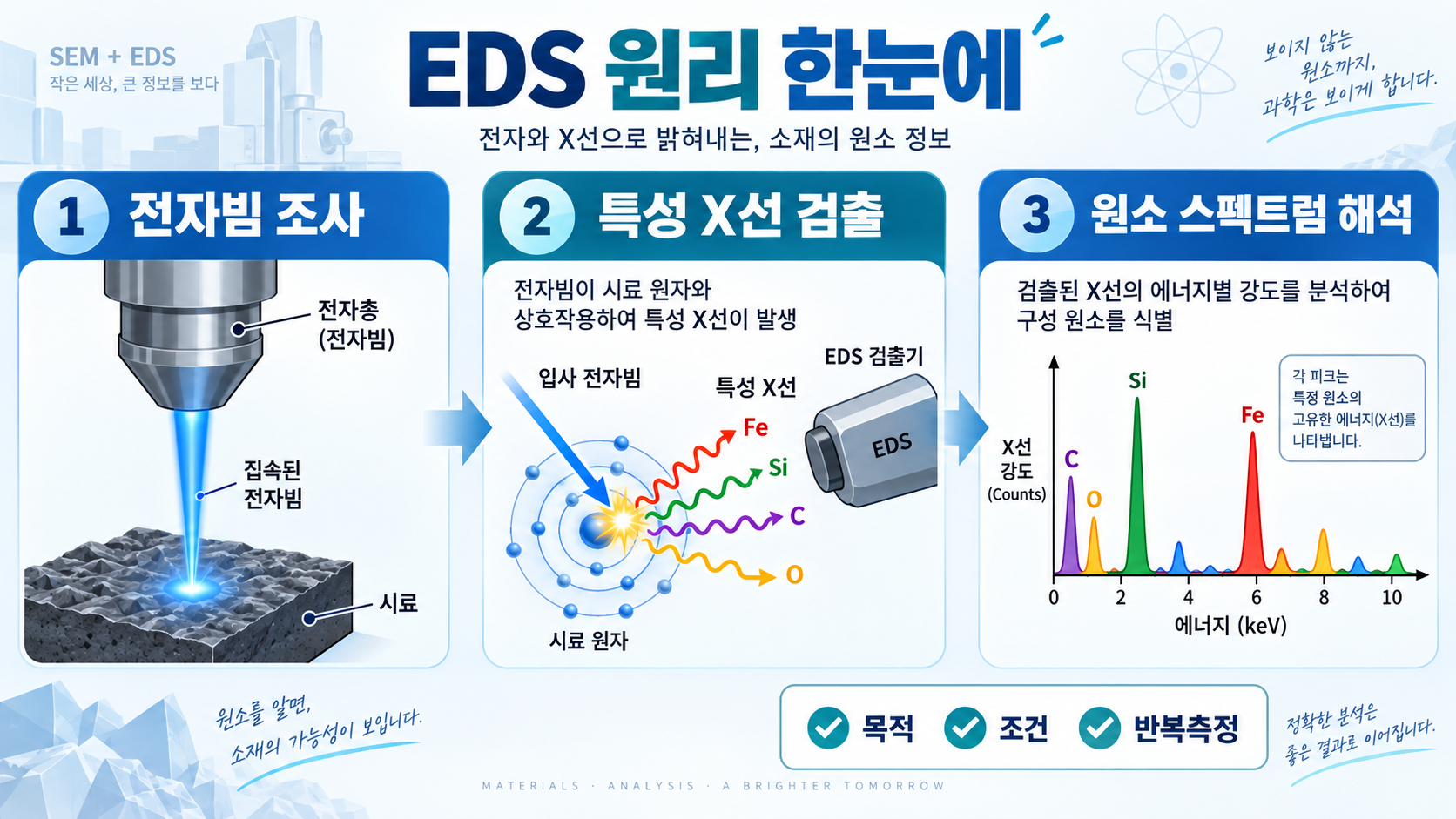

전자빔에서 스펙트럼까지: 작동 순서
첫째, SEM의 전자빔이 시료 표면에 닿으면 원자 안쪽 전자가 들뜬다. 둘째, 빈자리를 채우는 과정에서 원소 고유의 에너지를 가진 X선이 방출된다. 셋째, 검출기가 X선을 모아 에너지와 강도 분포로 바꾸고 소프트웨어가 후보 원소의 피크를 표시한다. 가로축 에너지는 정성 식별의 단서이고 세로축 강도는 신호량을 보여 준다.
같은 시료라도 가속전압, 빔 전류, 작업거리, 측정 시간, 검출기 상태가 바뀌면 스펙트럼이 달라질 수 있다. 특히 분석 부피는 표면의 한 점보다 넓고 깊게 퍼질 수 있어 얇은 막이나 다층 구조에서는 기판 신호가 섞일 수 있다. 따라서 조건값과 분석 위치를 결과 파일에 남기고, 비교 실험은 가능한 한 동일한 설정에서 수행하는 것이 재현성 확보의 출발점이다.
SEM-EDS 시료 준비 전 확인할 4가지
시료는 진공 환경에 들어가므로 액체나 휘발성 물질은 일반적인 SEM-EDS 조건에 맞지 않을 수 있다. 크기와 높이가 시료대와 챔버 규격에 맞는지, 단단히 고정할 수 있는지, 관찰할 면이 노출됐는지부터 확인한다. 표면에 손자국, 연마 잔여물, 테이프 성분이 남으면 의도하지 않은 탄소나 금속 신호가 나타날 수 있으므로 청결한 취급과 기록이 필요하다.
비전도성 시료는 전하 축적 때문에 영상과 스펙트럼이 불안정해질 수 있다. 목적에 따라 접지 방식, 저진공 조건 또는 얇은 코팅 여부를 장비 담당자와 논의한다. 다만 코팅 재료 자체도 EDS 신호에 영향을 줄 수 있으므로 분석 대상 원소와 겹치지 않는지 검토해야 한다. 자성 시료, 분말, 생체·유기 시료는 취급과 전처리 조건이 특히 달라질 수 있어 장비 시설의 안내를 먼저 확인하는 편이 안전하다.
피크와 맵핑을 해석할 때의 기본 원칙
스펙트럼의 피크 위치는 원소 후보를 알려 주고, 맵핑은 그 원소 신호가 화면의 어디에 많이 분포하는지 색으로 보여 준다. 먼저 배경 신호와 주요 피크를 구분한 뒤, 관심 원소가 기대 위치에서 반복적으로 나타나는지 확인한다. 점 분석 한 번의 결과보다 서로 다른 지점의 반복 측정, SEM 이미지와의 위치 대조, 면적 분석을 함께 보면 우연한 오염이나 국소 편차를 줄이는 데 도움이 된다.
정량 수치에는 주의가 필요하다. weight%는 질량 비율, atomic%는 원자 수 비율을 나타내므로 질문에 맞는 단위를 골라야 한다. 표준물질 보정 여부와 검출 조건에 따라 신뢰도도 달라진다. EDS는 미량 원소나 가벼운 원소에서 불확실성이 커질 수 있고, 원소 조합에 따라 피크가 겹칠 수 있다. 보고서에는 측정값뿐 아니라 조건, 오차 가능성, 해석의 범위를 함께 적는 것이 좋다.
자주 생기는 오차: 중첩·그림자·오염
피크 중첩은 서로 다른 원소의 X선 에너지가 가까워 하나의 봉우리처럼 보이는 현상이다. 봉우리 모양이 비대칭이거나 예상 비율과 다르면 중첩 가능성을 의심한다. 가속전압을 바꾸어 다른 선을 확인하거나, 분해능이 다른 분석법을 병행하는 방법을 고려할 수 있다. 소프트웨어의 자동 원소 제안은 출발점일 뿐이므로 시료의 공정 정보와 화학적으로 가능한 조합을 함께 검토해야 한다.
거친 표면의 굴곡은 X선이 검출기에 도달하는 경로를 가려 그림자 효과를 만들 수 있다. 분석면을 평탄하게 준비하거나 시료의 방향과 기울기를 바꾼 반복 측정이 도움이 된다. 표면 오염도 흔한 원인이다. 탄소 신호가 보였다고 해서 곧바로 시료 고유 성분이라고 결론 내리기보다, 보관·세척·코팅·진공 상태를 점검한다. 이상 신호는 위치별 비교와 빈 시료대 확인으로 원인을 좁힌다.
의뢰·결과 검토를 위한 체크리스트
의뢰 전에는 분석 목적, 예상 원소, 시료 재질과 위험성, 크기, 개수, 원하는 위치를 한 장의 메모로 정리한다. SEM 이미지에서 관심 지점을 표시하면 담당자와 소통하기 쉽다. 결과를 받을 때는 스펙트럼 원본, SEM 이미지, 맵핑 이미지, 측정 조건, 정량 방식과 단위를 함께 요청한다. 다른 날짜나 다른 장비의 수치를 비교할 때는 조건이 같은지도 반드시 확인한다.
EDS 결과는 재료 특성을 이해하는 중요한 단서이지만 품질 판정이나 안전성 판단의 유일한 근거가 되지는 않는다. 규격 시험, 공인 분석, 표준물질 기반 정량이 필요한 상황은 해당 분야의 시험기관이나 장비 전문가와 상담한다. 한국기초과학지원연구원과 대학 공동장비센터 등 공식 장비 안내 페이지에서 이용 조건과 상담 창구를 확인할 수 있다. 이 글은 일반적 원리 안내이며 개별 시료의 분석 결론을 대신하지 않는다.
가속전압과 분석 깊이의 관계
가속전압은 전자가 시료 안으로 들어가는 깊이와 만들어지는 X선의 양에 영향을 준다. 전압을 높이면 일반적으로 더 깊은 영역의 정보가 섞일 수 있고, 낮추면 표면 가까이의 변화를 보기 쉬울 수 있다. 그러나 낮은 전압에서는 일부 원소의 신호가 약해지거나 피크 구분이 어려워질 수 있다. 한 가지 숫자를 정답처럼 적용하기보다 시료 두께, 관심 원소, 표면층 여부를 고려해 조건을 시험하는 과정이 필요하다.
얇은 코팅이나 미세 입자를 볼 때는 분석 부피가 대상보다 커지지 않는지 특히 신경 쓴다. 기판 원소가 강하게 검출된다면 빔 조건과 관찰 위치를 바꾸어 비교하고, 필요하면 단면 관찰이나 더 높은 공간 분해능의 방법을 검토한다. 보고서에는 가속전압뿐 아니라 라이브 타임, 데드 타임, 작업거리처럼 결과 해석에 영향을 주는 설정을 함께 남겨야 이후 재측정과 품질 검토가 가능하다.
원소 맵은 색보다 위치 관계를 본다
원소 맵은 색이 진한 곳을 곧바로 고농도라고 읽기보다, 같은 색상 범위와 같은 누적 시간에서 얻은 이미지인지 먼저 확인해야 한다. 자동 대비나 색상 스케일이 이미지마다 다르면 눈에 보이는 차이가 실제 농도 차이와 다를 수 있다. 관심 영역을 SEM의 형태 이미지 위에 겹쳐 보고, 입자 가장자리·균열·코팅층 같은 구조와 원소 신호의 위치 관계를 비교하면 해석이 더 명확해진다.
맵에서 보이는 작은 점 하나는 검출 통계의 흔들림, 표면 오염, 인접 영역의 신호일 수도 있다. 이를 확인하려면 같은 지점의 점 분석을 여러 번 수행하고, 인접한 배경 영역과 면적 분석 결과를 비교한다. 데이터 수집 시간이 너무 짧으면 희미한 원소의 분포가 불규칙해 보일 수 있으므로, 시료 손상 가능성과 신호 대 잡음비의 균형을 장비 담당자와 상의해 정한다.
정성 분석과 정량 분석의 차이
정성 분석은 어떤 원소가 존재할 가능성이 있는지를 확인하는 단계다. 스펙트럼의 에너지 위치, 관련 피크의 동반 여부, 시료의 제조 이력 등을 종합한다. 정량 분석은 각 원소의 비율을 수치화하려는 단계로, 배경 보정과 피크 분리, 표준물질 또는 보정 모델의 영향이 커진다. EDS 화면에 표시되는 수치를 그대로 규격 판정에 쓰기 전에 해당 장비와 분석 조건이 요구 정밀도에 적합한지 확인해야 한다.
무게 백분율과 원자 백분율은 서로 다른 질문에 답한다. 합금이나 무기 재료의 조성 비교에는 무게 기준이 흔히 쓰이며, 화학량론이나 결합 관계를 논의할 때는 원자 기준이 도움이 될 수 있다. 다만 산소·탄소처럼 가벼운 원소, 표면 오염에 민감한 원소, 검출 한계 근처의 신호는 불확실성이 더 클 수 있다. 결과 표에는 단위와 분석법을 명확히 적고 과도한 유효숫자를 피한다.
재현성 있는 측정을 위한 기록 방법
좋은 EDS 데이터는 한 번의 화려한 스펙트럼보다 다시 같은 조건에서 비교할 수 있는 기록에서 나온다. 시료 식별번호, 관찰 면, 전처리, 코팅 재료, 가속전압, 프로브 전류, 측정 시간, 분석 위치를 빠짐없이 남긴다. 위치는 SEM 이미지에 번호나 표시로 남기고, 점 분석·선 분석·면적 분석 중 어떤 방식을 썼는지도 구분한다. 이렇게 하면 다른 작업자가 결과를 검토하거나 동일 시료를 다시 측정할 때 원인을 추적하기 쉽다.
반복 측정은 결과의 신뢰도를 가늠하는 간단한 방법이다. 균질하다고 예상되는 시료라면 여러 지점의 값이 어느 정도 범위에 모이는지 확인하고, 편차가 크면 시료 불균질성·표면 상태·측정 위치 오류를 차례로 점검한다. 장비 점검용 표준 시료나 내부 기준을 활용할 수 있는 경우에는 일상 점검 결과도 보관한다. 비교 목적의 프로젝트에서는 조건을 임의로 바꾸기보다 변경 이유와 영향을 기록한다.
EDS와 다른 분석법을 함께 쓰는 경우
EDS는 빠르게 원소 후보와 분포를 확인하는 데 강하지만, 모든 질문에 하나의 답을 주지는 않는다. 피크 중첩을 더 명확히 구분하거나 정량 정확도가 중요한 경우에는 파장분산형 X선 분석 WDS, 전자현미분석 EPMA 같은 방법이 검토될 수 있다. 결정 구조가 궁금하면 X선 회절, 유기 작용기나 결합 상태가 핵심이면 분광 분석처럼 질문에 맞는 방법을 조합하는 것이 합리적이다.
분석법 선택은 장비 이름보다 의사결정에 필요한 정보의 종류에서 출발한다. 원소 존재 여부인지, 미세 영역의 분포인지, 절대 농도인지, 표면 수 나노미터의 화학 상태인지 정리하면 상담이 빨라진다. 공인 성적서나 규격 적합성 판단이 필요한 경우에는 시험 기준에서 요구하는 방법과 검출 한계를 우선 확인한다. EDS 결과는 다음 분석을 설계하는 유용한 길잡이로 활용할 수 있다.
안전하고 효율적인 장비 이용 안내
SEM-EDS는 고진공과 전자빔, 고전압 계통을 사용하는 전문 장비이므로 사용자 교육과 시설 규정을 준수해야 한다. 시료가 분진을 날리거나 휘발성·부식성 물질을 포함한다면 반입 전에 담당자에게 정보를 제공한다. 알 수 없는 시료는 위해성 검토가 먼저이며, 장비 내부 오염이나 손상 가능성이 있는 재료를 임의로 넣지 않는다. 장비 예약 전에 시료 수와 목표 결과를 공유하면 필요한 시간과 전처리 여부를 더 정확히 안내받을 수 있다.
처음 이용하는 경우에는 공동장비센터의 장비 교육, 국가 장비 포털의 이용 안내, 제조사 매뉴얼을 공식 경로로 확인한다. 결과 파일은 원본과 해석본을 분리해 보관하고, 시료 정보와 연결해 두면 추후 품질 이슈를 조사할 때 도움이 된다. 이 안내는 EDS의 일반적 원리와 준비사항을 설명한 것이며, 특정 장비의 운전 절차나 개별 시료의 안전 판단은 해당 시설의 지침과 전문가 상담을 따른다.
결과 보고서에 포함할 항목
EDS 보고서는 결과 이미지와 숫자만 모아 두는 문서가 아니라, 해석의 근거를 전달하는 기록이다. 기본적으로 시료명과 분석일, 장비와 검출기, 전처리 방식, 측정 조건, 분석 위치, 스펙트럼과 맵핑 이미지를 포함한다. 원소 목록에는 검출 여부와 단위, 정량 방식, 표준 보정 여부를 구분해 적는다. 대표 이미지는 전체 위치를 보여 주고, 확대 이미지는 실제 분석 지점을 알 수 있도록 연결한다.
해석 문장에는 확실히 관찰된 사실과 추정 사항을 구분한다. 예를 들어 특정 위치에서 철과 산소 피크가 강하게 관찰됐다는 것은 사실로 적을 수 있지만, 그것이 특정 산화물이라고 결론 내리려면 공정 정보나 다른 분석의 근거가 필요할 수 있다. 피크 중첩, 오염 가능성, 검출 한계 같은 제한사항도 함께 적으면 의사결정자가 결과를 과신하지 않고 적절한 후속 시험을 선택할 수 있다.
측정 전 1분 점검표
측정을 시작하기 전에는 목적과 위치, 시료 상태를 짧게 다시 확인한다. 무엇을 찾는지 한 문장으로 적고, 관심 원소와 예상하지 않는 오염원을 구분한다. 시료가 건조하고 안정적으로 고정됐는지, 관찰면에 코팅이나 접착제가 묻지 않았는지, 챔버 규격과 안전 기준에 맞는지 점검한다. 기존 결과와 비교한다면 동일 조건을 사용할 수 있는지도 확인한다. 이 작은 준비가 재측정과 해석 오류를 줄이는 데 큰 도움이 된다.
측정 중에는 영상 품질과 신호 변화를 함께 관찰한다. 화면이 흔들리거나 밝기가 불안정하면 충전이나 오염, 접지 문제를 먼저 의심할 수 있다. 예상 원소가 보이지 않을 때는 바로 부재라고 결론 내리지 말고 위치, 가속전압, 수집 시간을 검토한다. 측정 후에는 원본 스펙트럼과 이미지 파일의 이름을 시료 기록과 맞춰 저장한다. 이 순서를 지키면 EDS를 빠른 탐색 도구이자 신뢰할 수 있는 비교 도구로 활용할 수 있다.
핵심 요약: EDS를 읽는 세 가지 기준
EDS 해석의 핵심은 원소 피크, 분석 위치, 측정 조건을 분리하지 않고 함께 보는 데 있다. 첫째, 피크는 원소 후보를 알려 주지만 겹침과 배경을 확인해야 한다. 둘째, SEM 이미지와 맵핑은 그 신호가 시료의 어느 구조와 연결되는지 보여 준다. 셋째, 가속전압과 전처리, 수집 시간은 신호의 강도와 분석 범위에 영향을 준다. 이 세 가지 정보를 함께 기록할 때 결과가 다음 실험과 의사결정에 재사용될 수 있다.
처음에는 복잡해 보이더라도 목적을 정하고, 시료를 안전하게 준비하고, 조건을 기록하고, 반복 측정으로 확인하는 순서를 따르면 된다. 불확실한 피크나 규격 판단처럼 결과의 영향이 큰 문제는 장비 담당자와 분석 전문가에게 검토를 요청한다. 공식 공동장비센터와 연구장비 포털은 장비 이용 조건과 상담 경로를 제공한다. EDS는 빠른 원소 탐색의 장점을 살리되 한계를 투명하게 관리할 때 가장 가치 있는 분석 도구가 된다.
