관통 슬리브와 벽체·바닥 슬리브의 차이, 콘크리트 타설 전 확인할 위치·치수·방수·안전 점검 항목을 정리합니다.
슬리브의 뜻과 공정에서 맡는 역할
건축 설비에서 슬리브는 배관·전선관·덕트처럼 구조체를 통과해야 하는 설비가 지나갈 자리를 콘크리트 타설 전에 확보하는 관형 또는 상자형 부재다. 타설 뒤에 무작정 코어를 뚫는 방식과 달리, 구조체와 설비의 간섭을 사전에 검토하고 필요한 통과 공간을 계획할 수 있다는 점이 핵심이다. 현장에서는 관통부 전체를 가리켜 슬리브라고 부르기도 하고, 실제로 매립되는 강관·합성수지관·성형 제품을 뜻하기도 한다.
슬리브가 필요한 이유는 단순히 구멍을 만드는 데 그치지 않는다. 구조체 손상 가능성, 천공 소음과 분진, 공정 지연, 마감 훼손을 줄이고 설비 위치의 재현성을 높이는 역할을 한다. 특히 공동주택·상가·지하층처럼 기계·전기·소방 배관이 교차하는 구간은 도면 단계에서 슬리브 위치를 합의하지 않으면 뒤 공정에서 충돌이 생기기 쉽다. 설계도와 현장 조건이 다를 수 있으므로 설치 전 확인 기록도 중요하다.
다만 슬리브를 넣었다고 해서 어떤 배관이든 그대로 통과시켜도 된다는 뜻은 아니다. 구조 설계의 개구부 제한, 내화 구획, 방수층, 배관 보온 두께, 유지관리 여유를 함께 검토해야 한다. 구조체 철근을 임의로 절단하거나 설계되지 않은 위치를 확장하는 작업은 위험할 수 있으므로, 변경이 필요하면 구조·설비 책임자에게 확인하는 것이 기본 원칙이다.

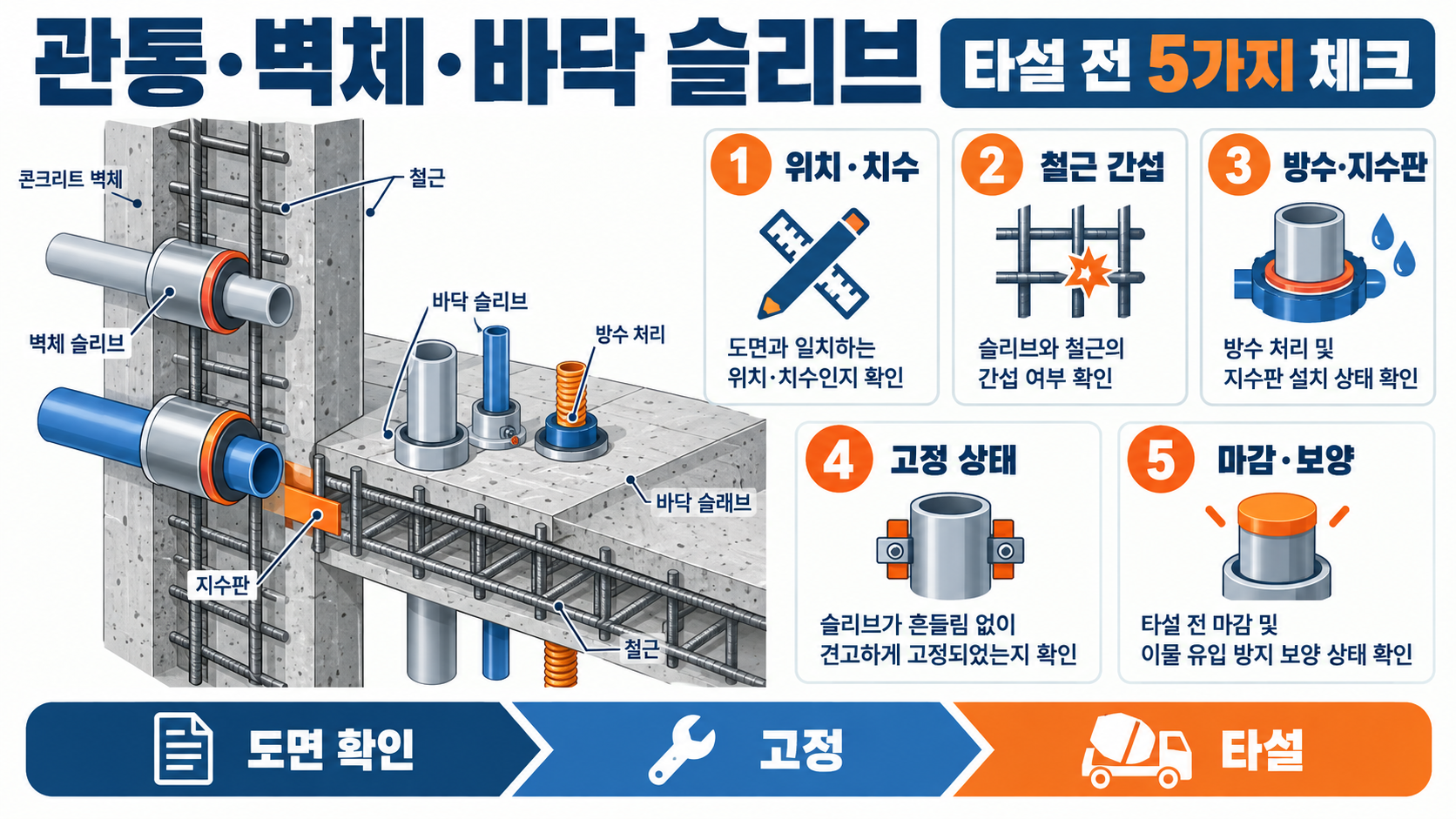

관통·벽체·바닥 슬리브는 어떻게 구분할까
관통 슬리브는 말 그대로 배관이나 전선관이 콘크리트 벽·바닥·보 등의 구조체를 통과하도록 미리 만든 통로를 뜻한다. 현장 용어는 프로젝트마다 조금씩 다르지만, 통과 방향과 설치 목적을 먼저 이해하면 혼동을 줄일 수 있다. 수직 배관이 바닥 슬래브를 지나는지, 수평 배관이 외벽 또는 칸막이 벽을 지나는지, 배수구나 트렌치 주변의 공간을 확보하는지에 따라 검토 항목이 달라진다.
벽체 슬리브는 벽을 가로지르는 설비 관통부에 주로 쓰인다. 욕실·주방·기계실 벽체, 지하 외벽처럼 배관이 수평으로 지나가는 장소에서는 벽 두께와 배관 중심 높이, 양쪽 마감 두께, 보온재와 플랜지 공간을 함께 봐야 한다. 외기에 접하거나 토사와 맞닿는 벽체는 빗물과 지하수의 침투 가능성이 있으므로, 단순한 빈 공간이 아니라 방수 상세가 필요한 관통부로 판단해야 한다.
바닥 슬리브는 슬래브를 수직으로 관통하는 입상 배관, 배수 배관, 전선관 등에 활용된다. 바닥 마감이 올라오기 전에는 작은 오차도 배관 경사·천장고·하부 공간에 영향을 줄 수 있다. 트렌치나 큰 설비 개구부는 일반 원형 슬리브와 성격이 다르며 구조 보강과 안전 난간, 추락 방지 조치까지 별도로 검토해야 한다. 용어보다 도면의 단면과 관통 목적을 기준으로 확인하는 습관이 유용하다.

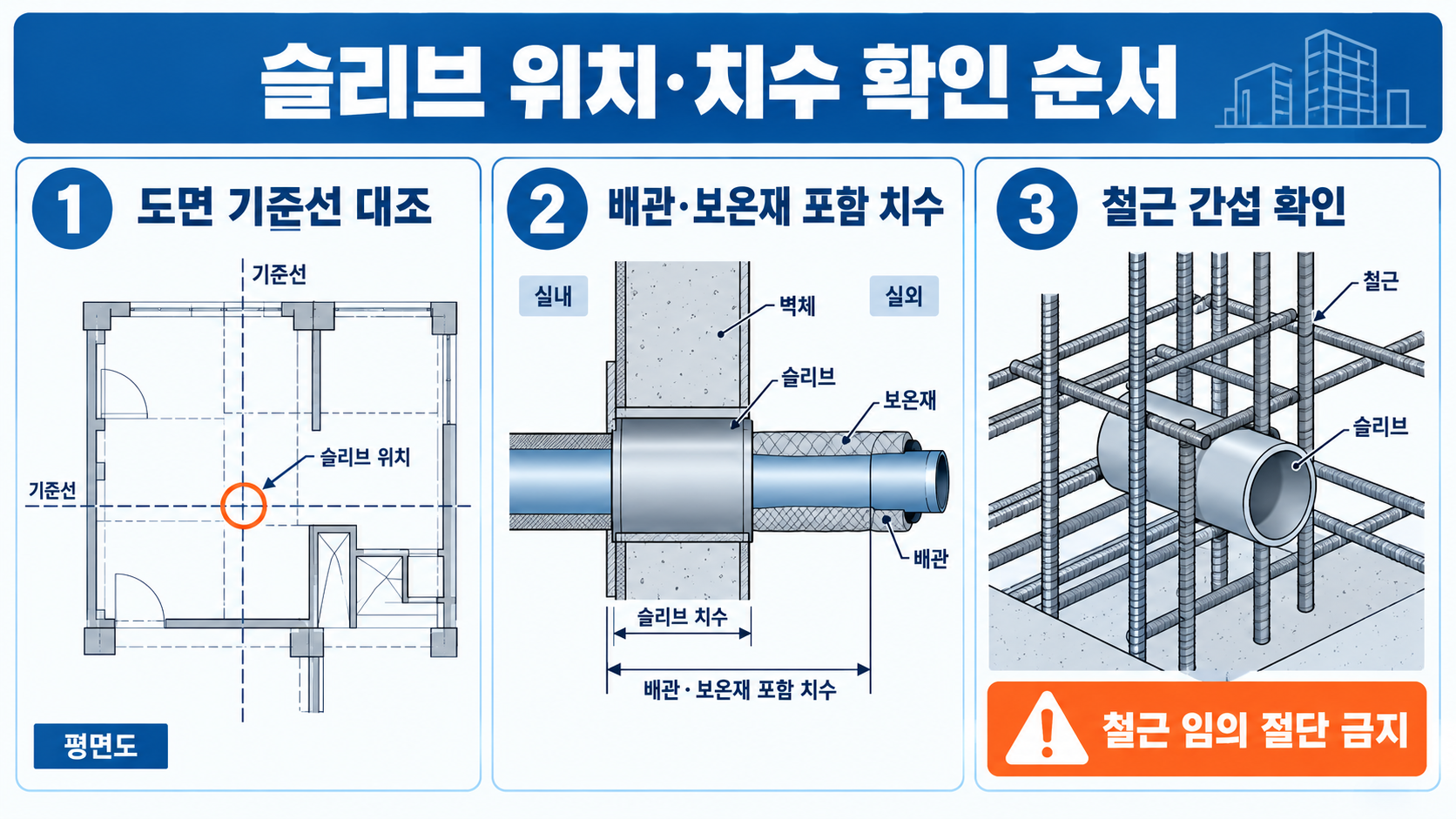

콘크리트 타설 전 위치와 치수 확인 순서
첫 단계는 최신 구조·건축·기계·전기·소방 도면을 같은 기준점으로 맞춰 보는 것이다. 슬리브 중심선은 기둥과 벽, 보, 기준 그리드, 마감 기준선에서 어떤 거리인지 표시하고 현장 먹줄과 대조한다. 종이 도면의 치수만 믿기보다 거푸집과 철근이 실제로 조립된 상태에서 다시 확인해야 한다. 층간 반복 구간도 층별 설비 조건이 다를 수 있으므로 일괄 적용 전에 예외를 점검한다.
둘째는 필요한 내경만이 아니라 배관 외경, 보온재, 방진재, 신축 여유, 시공 오차를 합쳐 슬리브 크기를 판단하는 일이다. 지나치게 작으면 배관을 억지로 밀어 넣거나 보온재를 훼손할 수 있고, 지나치게 크면 충전재와 방수 상세가 어려워질 수 있다. 제품 규격과 설계 상세에 따라 달라지므로 현장에서 임의의 여유 치수를 정하기보다 승인 도면·시방서·제조사 자료를 우선 확인한다.
셋째는 철근과의 간섭을 보는 것이다. 슬리브가 주근·스터럽·보강근과 만나는 경우에는 위치 이동 또는 보강 방법에 대한 구조 검토가 선행되어야 한다. 철근을 현장에서 잘라내거나 슬리브를 힘으로 끼워 넣는 방식은 피해야 한다. 최종 점검에는 설치 위치 사진, 치수 표기, 담당자 확인을 남겨두면 타설 후 문제 원인을 추적하고 공정 간 인수인계하는 데 도움이 된다.

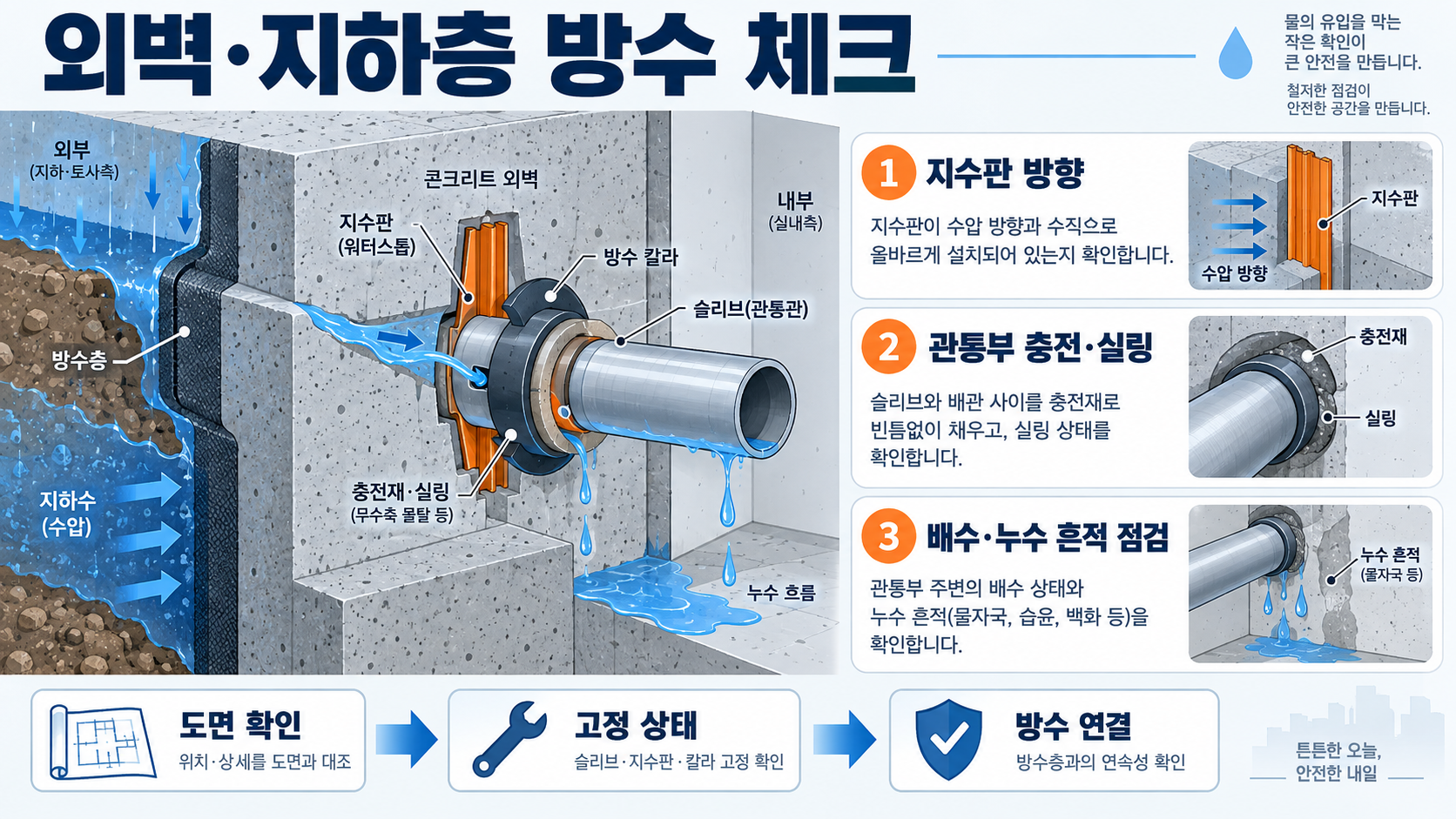

방수와 지수판: 외벽·지하층 관통부의 핵심
지하 외벽이나 옥외와 연결되는 관통부는 물이 들어오는 길이 될 수 있으므로 방수 계획이 특히 중요하다. 비가 많이 오는 시기, 일시적인 침수, 지표수 흐름은 평소 지면 높이만으로 판단하기 어렵다. 벽체 바깥쪽이 현재 지면보다 높아 보이더라도 배수 불량이나 집중호우 때 수위가 변할 수 있으므로, 해당 부위의 방수 도면과 현장 배수 조건을 함께 검토해야 한다.
지수판이 부착된 슬리브나 관통부용 방수 부재는 콘크리트와 관통부 사이의 물길을 길게 만들고 누수 가능성을 낮추기 위한 상세 중 하나다. 그러나 지수판만으로 모든 문제가 해결되지는 않는다. 콘크리트 다짐 상태, 슬리브 고정, 관통 뒤의 충전재, 방수층 연결, 외부 배수 계획이 함께 맞아야 한다. 각 제품의 적용 범위와 설치 방향은 제조사 시공지침을 확인하고, 설계 변경은 감리·설계자의 승인 절차를 따른다.
타설 전에는 지수판이 빠지거나 비틀리지 않았는지, 슬리브 주변 거푸집 틈으로 모르타르가 새지 않는지, 관통부가 방수층과 만나는 위치가 도면과 일치하는지 확인한다. 타설 후에는 배관 설치 전까지 임시 마개로 개구부를 보호하고, 마감 전에는 충전과 실링 상태를 다시 점검한다. 이미 누수 흔적이 있거나 균열이 의심되면 원인을 단정하지 말고 방수·구조 전문가의 현장 진단을 받는 것이 안전하다.
고정·타설·배관 시공 때 놓치기 쉬운 점
슬리브는 타설 압력과 작업자의 이동으로 위치가 바뀌지 않도록 거푸집 또는 철근 보강대에 견고하게 고정해야 한다. 설치 전에 수평·수직·돌출 길이를 확인하고, 내부로 콘크리트가 유입되지 않도록 막음 처리를 한다. 막음재가 느슨하면 타설 뒤 관통 공간을 다시 뚫어야 하는 일이 생길 수 있다. 반대로 너무 단단한 임시 재료는 제거 과정에서 슬리브를 손상할 수 있으니 작업 방법을 미리 정한다.
콘크리트 타설 중에는 진동 다짐 장비가 슬리브를 직접 강하게 밀지 않도록 주의하고, 주변 콘크리트가 충분히 채워졌는지 확인한다. 대형 개구부나 설비가 밀집한 구간은 타설 순서와 작업 동선을 별도 협의하는 편이 좋다. 설치 담당자만 알고 있는 상태에서 공정이 넘어가면 다른 작업자가 슬리브를 밟거나 이동시킬 수 있으므로, 표지와 설치 도면을 현장에 공유하는 것이 실무적인 예방책이 된다.
배관을 끼울 때는 슬리브 안쪽의 잔여 콘크리트, 날카로운 돌출, 변형 여부를 먼저 살핀다. 배관 외피나 보온재가 찢어지지 않게 보호하고, 관통부의 빈틈은 용도와 법규·시방서에 맞는 충전·실링 시스템으로 마감한다. 방화 구획, 차음, 내진, 결로 방지 요구가 있는 구간은 일반 실란트만으로 대체할 수 없을 수 있다. 필요한 성능 등급과 시험성적서는 발주·감리 기준에 맞춰 확인한다.
현장 체크리스트와 공식 확인 경로
작업 전 체크리스트는 크게 위치·치수·구조·방수·기록으로 나눌 수 있다. 위치는 기준선과 도면 일치 여부, 치수는 배관과 보온재를 포함한 통과 여유, 구조는 철근 및 보와의 간섭 여부, 방수는 외벽·지하층의 지수판과 방수층 연계, 기록은 사진과 확인자 서명을 점검한다. 이 다섯 항목을 타설 전 한 번, 배관 전 한 번 나누어 확인하면 공정 단계마다 놓치는 일을 줄일 수 있다.
법령과 안전 기준은 공사 종류와 규모, 관할 기관, 설계 조건에 따라 적용 내용이 달라진다. 건축 관련 제도와 기준은 국가법령정보센터에서 최신 법령을 확인하고, 건축·주택 관련 기술 기준은 국토교통부의 공식 안내를 참고하는 방법이 안전하다. 산업 현장의 작업 안전은 고용노동부와 한국산업안전보건공단 자료를 통해 위험성 평가와 보호 조치의 기본 원칙을 확인할 수 있다. 온라인의 일반 설명은 현장 설계도나 계약 시방서를 대체하지 않는다.
슬리브 위치 변경, 구조체 천공, 누수 보수처럼 결과가 안전과 성능에 영향을 주는 판단은 개인의 경험만으로 결정하지 않는 편이 좋다. 구조기술자, 설비 설계자, 감리자, 방수 전문업체 등 책임 범위에 맞는 전문가에게 도면과 현장 사진을 제시해 확인받는다. 이 글은 용어와 점검 흐름을 이해하기 위한 일반 정보이며, 실제 시공은 승인된 도면·시방서·관련 법규와 현장 안전관리 계획을 우선해야 한다.
설비 종류별로 달라지는 관통부 검토
급수·급탕·난방 배관은 보온재와 결로 방지층까지 고려해야 하므로 배관 외경만으로 슬리브 치수를 정하면 부족할 수 있다. 배수관은 구배와 소켓 방향, 청소구 접근성을 살피고, 수직 배수관은 층간 소음과 방화 구획 상세도 함께 확인한다. 전기 전선관과 통신관은 향후 증설 가능성, 케이블 굴곡 반경, 관로 분리 원칙을 검토한다. 소방 배관은 관경과 내진 지지, 방화 구획 관통부의 성능 요구를 관련 도면에서 확인한다.
한 장소에 여러 설비가 모이는 경우에는 각 슬리브를 가깝게 붙여 설치하는 것이 항상 유리하지 않다. 구조체의 유효 단면, 철근 배치, 충전 작업 공간, 관통부 간의 방수·내화 성능에 영향을 줄 수 있기 때문이다. 설비 간 최소 이격은 프로젝트의 구조 상세·시방서·제품 시스템 기준을 따르고, 새로운 개구부를 추가해야 한다면 간섭 도면을 작성해 관련 분야의 승인 여부를 확인한다. 작은 변경이라도 반복층에서는 누적 영향이 커질 수 있다.
금속관과 플라스틱관, 사각 덕트와 원형 배관처럼 재료와 형상이 달라지면 슬리브 형태도 달라질 수 있다. 열팽창이 큰 배관은 신축 여유를, 진동이 있는 장비 연결 배관은 방진·진동 전달을, 실외 노출 관통부는 자외선과 온도 변화에 대한 내구성을 검토한다. 목적에 맞지 않는 자재를 임시로 끼워 넣기보다 해당 설비의 승인 자재와 시공 상세를 적용하는 편이 장기 유지관리와 하자 예방에 도움이 된다.
완공 뒤 점검과 유지관리의 기준
타설과 배관 설치가 끝난 뒤에는 관통부를 단순히 가려진 공간으로 남기지 말고 성능 확인 대상로 관리하는 것이 좋다. 천장 속·샤프트·기계실처럼 접근이 가능한 구간은 슬리브 주변의 충전재 들뜸, 실링 갈라짐, 결로 흔적, 녹 발생, 누수 자국을 정기적으로 살핀다. 누수는 관통부 자체뿐 아니라 상부 배관 연결, 외부 배수, 균열 등 여러 원인에서 올 수 있으므로 눈에 보이는 틈만 막기 전에 물의 유입 경로를 조사해야 한다.
리모델링이나 설비 교체 때 기존 슬리브를 재사용하려면 현재 배관 규격과 마감 조건, 구조체 상태를 다시 확인한다. 과거 도면이 남아 있더라도 실제 시공과 다를 수 있고, 보온 두께나 방화 성능 기준이 바뀌었을 수 있다. 특히 기존 개구부를 넓히거나 새로운 코어 천공을 계획할 때는 철근 탐사와 구조 검토가 필요할 수 있다. 작업 구간의 전기·가스·급수 차단 및 낙하물 방지 같은 기본 안전조치도 작업 계획에 포함한다.
현장 기록은 향후 점검 비용을 줄이는 자산이 된다. 준공 도면에 슬리브 위치·규격·용도·방수 또는 방화 시스템을 표시하고, 가려지기 전 사진과 승인 자료를 함께 보관한다. 문제가 생겼을 때에는 기록을 바탕으로 설비·건축·구조 담당자가 같은 정보를 보고 판단할 수 있다. 발견된 누수, 균열, 심한 부식, 화재 구획 훼손 의심은 임시 보수만 반복하지 말고 적절한 자격을 갖춘 전문가에게 평가를 의뢰한다.
발주·감리·시공팀이 함께 확인할 문서
슬리브 관련 협의가 원활하려면 도면만 전달하기보다 확인할 문서를 묶어 관리하는 편이 좋다. 평면도와 단면도, 구조 개구부 상세, 설비 샵도면, 자재 승인서, 방수·방화 상세, 변경 요청서를 같은 버전 기준으로 정리한다. 각 문서에서 기준 레벨과 그리드, 관경, 슬리브 규격, 설치 수량, 책임 공종을 대조하면 서로 다른 도면을 보고 생기는 오류를 줄일 수 있다. 현장에는 최신 승인본인지 쉽게 알 수 있는 표기 체계도 필요하다.
감리와 시공팀은 타설 전 검측 시점을 명확히 잡고, 검측이 끝나기 전에는 슬리브 위치를 임의로 변경하지 않도록 공정 계획을 공유한다. 사진에는 전체 위치와 근접 치수, 기준선, 철근 간섭 상태가 함께 보이도록 남기는 것이 좋다. 지적 사항이 생기면 누가 언제 어떤 방식으로 보완했는지 기록하고 재검측 결과를 연결한다. 이런 절차는 책임을 피하기 위한 서류 작업이 아니라 타설 뒤 되돌리기 어려운 오류를 앞단에서 발견하기 위한 품질 관리 과정이다.
자재의 품질도 문서 확인 대상이다. 슬리브 본체와 지수판, 방화 충전 시스템, 실링재는 용도·규격·인증·보관 상태가 설계 조건과 맞는지 확인한다. 동일한 이름의 제품이라도 적용 가능 구조체나 내화 시간, 습윤 환경 사용 여부가 다를 수 있다. 현장 반입 자재가 승인 샘플과 다른 경우에는 즉시 사용하지 말고 발주처와 감리의 확인 절차를 거친다. 작업자는 제품 라벨과 시공지침을 현장에서 확인할 수 있게 관리한다.
자주 묻는 질문으로 정리하는 판단 기준
슬리브를 설치하지 못했을 때 나중에 코어 천공으로 해결할 수 있는지 묻는 경우가 많다. 가능 여부는 구조체 종류와 두께, 철근 배치, 개구부 위치, 설비 하중, 방수·내화 요구에 따라 달라진다. 따라서 현장에서 곧바로 천공 위치를 정하기보다 구조 도면과 탐사 결과를 바탕으로 구조 담당자와 협의해야 한다. 특히 보·기둥·전단벽 등 주요 구조부는 일반 슬래브와 같은 방식으로 판단하면 안 될 수 있다.
슬리브 주변의 빈틈을 무엇으로 채워야 하는지도 용도에 따라 다르다. 습기가 예상되는 외벽 관통부, 화재 확산을 막아야 하는 방화 구획, 소음 전달을 줄여야 하는 세대 경계, 진동이 있는 설비 구간은 각각 요구 성능이 다를 수 있다. 모든 틈을 한 가지 폼이나 실란트로 처리하는 접근은 적절하지 않을 수 있다. 설계 시방서와 인증된 시스템의 적용 조건을 먼저 확인하고, 시공 전 표준 시공 상세를 공유한다.
마지막으로 좋은 슬리브 시공의 기준은 보기 좋게 설치된 한 개의 자재가 아니라, 도면·구조·설비·방수·안전이 서로 충돌하지 않도록 관리된 과정에 있다. 타설 전에는 위치와 고정을, 타설 중에는 변형과 충전을, 타설 후에는 관통부 성능과 기록을 확인한다. 의심스러운 상황에서 작업을 서두르기보다 담당 전문가에게 질문하고 승인 절차를 거치는 선택이 재시공과 하자를 줄이는 가장 현실적인 방법이다.
