건축 단면상세 이해하기: 외벽·바닥·천장·계단 작도 체크리스트

단면상세가 보여 주는 정보

단면상세는 건물을 가로질러 잘라 본 도면 안에 구조체와 마감, 방수, 단열, 설비가 어떤 순서로 만나는지를 기록하는 자료입니다. 평면도에서 보이지 않던 높이와 두께의 관계를 확인할 수 있어 설계 의도를 시공 언어로 바꾸는 출발점이 됩니다. 좋은 단면상세는 선의 굵기만 정리한 그림이 아닙니다. 각 재료가 어디서 시작하고 끝나는지, 다른 재료와 맞닿는 지점에서 물과 열이 어떻게 이동하는지까지 읽을 수 있어야 합니다. 작도 전에는 기준 레벨과 절단 위치를 먼저 정하고, 구조체·단열층·방수층·마감층을 바깥쪽 또는 위쪽에서 안쪽으로 일정한 규칙으로 쌓아 보는 습관이 도움이 됩니다.

도면을 읽을 때는 먼저 절단선에 걸린 구조 부재를 찾아 하중 전달의 큰 흐름을 파악합니다. 다음으로 실내외를 가르는 외피 성능층이 어디에 놓이는지, 마감 두께가 개구부와 문턱 레벨에 어떤 영향을 주는지를 차례로 봅니다. 확대 상세는 전체 단면에서 해결되지 않는 접합부를 설명하는 보조 도면입니다. 서로 다른 축척의 도면끼리 치수와 재료명이 일치하는지 확인하고, 주기에 적힌 시공 순서를 현장에서 해석 가능한 표현으로 정리하는 것이 중요합니다.

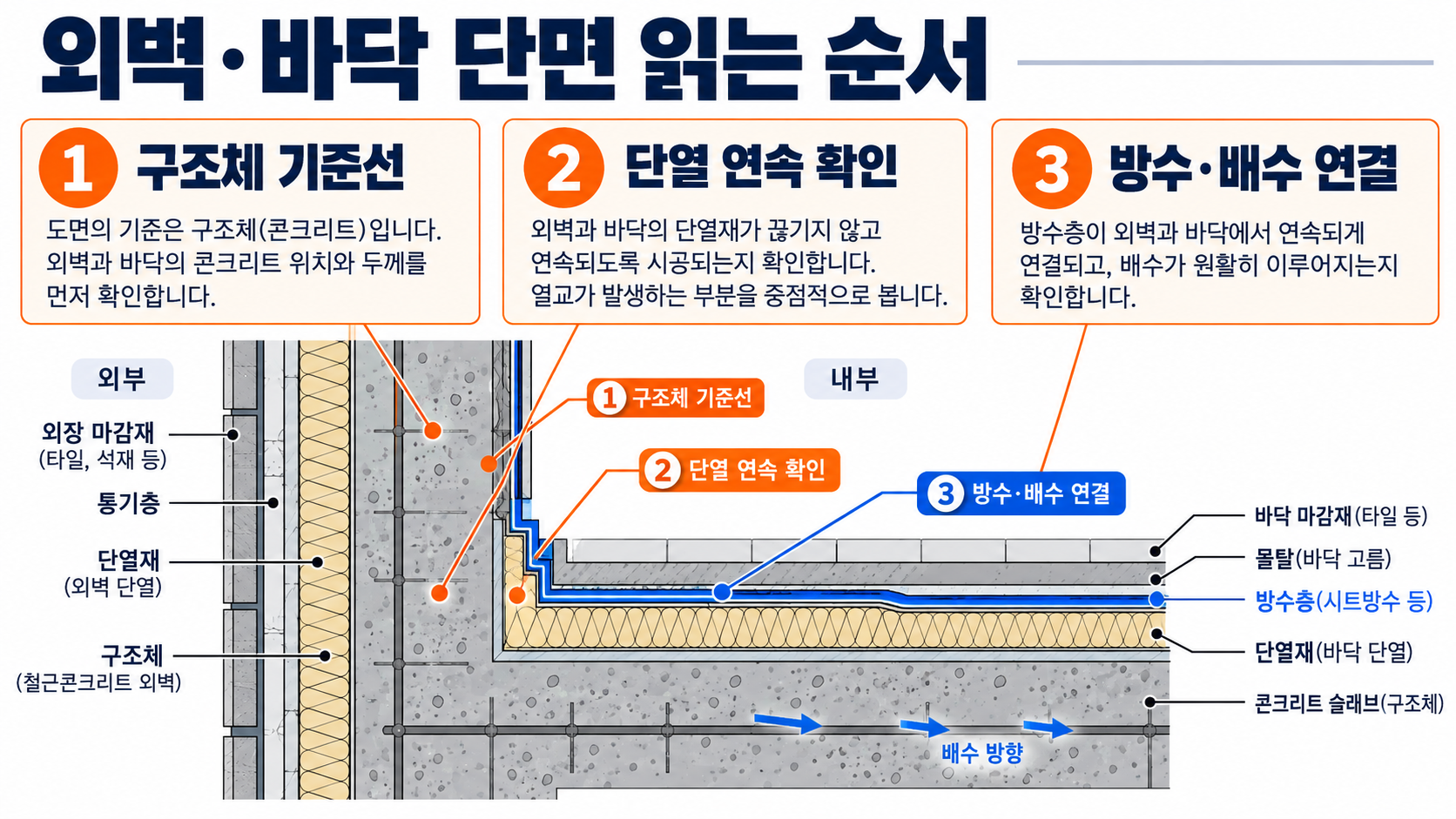

외벽 단면: 구조와 단열의 연속성

외벽은 철근콘크리트조와 철골구조처럼 구조 방식에 따라 기본 단면이 달라집니다. 그러나 어느 방식이든 실내외 온도 차와 빗물에 대응하도록 구조체, 단열재, 방수 또는 기밀층, 마감재의 위치를 함께 검토해야 합니다. 단열재가 슬래브 끝이나 기둥 주변에서 끊기면 열교가 생기기 쉽습니다. 도면에서는 단열선이 연속되는지, 창호 주변에 보강 단열과 기밀 처리가 필요한지를 확대 상세로 분명하게 표시합니다. 외장 마감은 고정 방식과 배수 공간도 중요하므로 앵커, 하부 틈, 바탕 처리, 균열 제어 위치를 재료명과 두께로 적습니다.

외벽 검토는 실내측 마감부터 시작해 구조체를 지나 외부 마감까지 한 층씩 따라가면 누락을 줄일 수 있습니다. 재료가 바뀌는 모서리와 개구부 가장자리에서는 단열, 방수, 기밀의 역할이 한 선에 겹칠 수 있으므로 별도의 확대도를 둡니다. 창호 프레임 주위의 빈 공간은 충전재와 실란트, 백업재의 위치가 서로 다르며, 단순히 실란트만 표시해서는 성능 판단이 어렵습니다. 실제 제품의 고정 간격과 제조사 시방은 설계 도서 및 최신 기술 자료를 우선 확인해야 합니다.

바닥·천장 마감의 층위 읽기

바닥 상세는 구조 슬래브 위에 깔리는 완충재, 난방 또는 설비층, 모르타르, 마감재의 높이를 연결해 보여 줍니다. 문턱과 욕실, 발코니처럼 레벨 차가 생기는 곳은 배수 방향과 방수 턱을 별도로 확인해야 합니다. 마감재 이름만 쓰면 시공 기준이 부족할 수 있습니다. 타일, 목재, 카펫, 비닐계 바닥재처럼 재료별로 접착층과 줄눈, 신축 줄눈, 하부 평활도 요구가 달라지는 점을 도면 주기에 포함하는 것이 좋습니다.

천장 상세는 천장재 아래의 모습뿐 아니라 천장 속 설비 공간을 함께 다룹니다. 경량철골 천장틀의 고정 위치, 점검구, 조명과 공조 배관의 간섭, 방화 구획 관통부 처리를 구조 기준과 함께 대조합니다. 특히 설비 배관이 구조 보와 만나는 구간은 필요한 천장 높이를 확보할 수 있는지 검토해야 합니다. 유지관리가 필요한 밸브와 필터, 감지기에는 사람이 접근할 수 있는 점검구가 필요한지 확인하고, 천장재 마감의 방향과 이음부도 주기에 반영합니다.

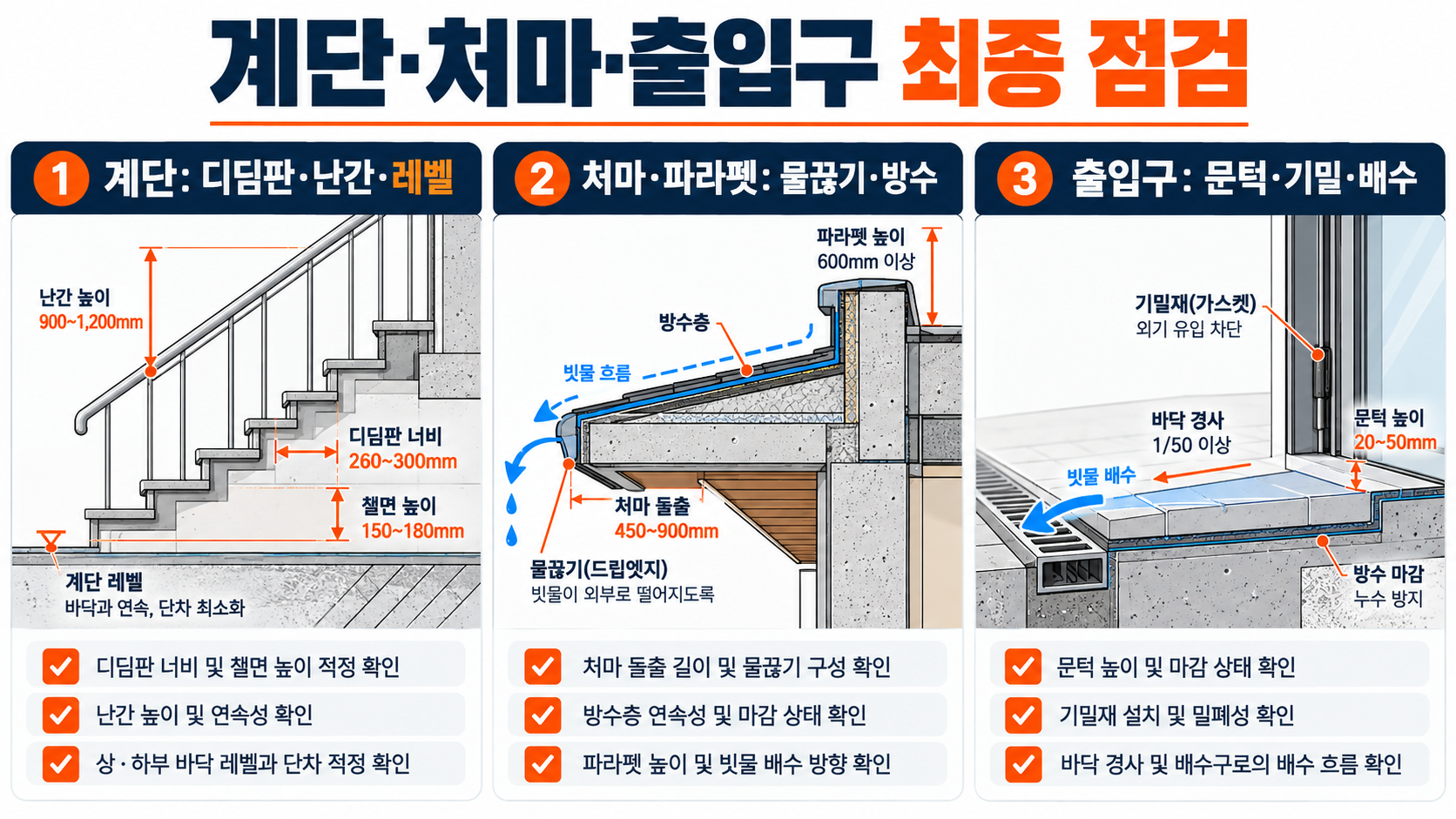

계단·출입구에서 놓치기 쉬운 치수

계단 단면에는 디딤판과 챌판의 반복 치수, 코끝 처리, 난간 높이, 계단참 레벨을 같은 기준선에서 확인할 수 있게 표현합니다. 보행 안전과 피난 동선에 관련된 항목이므로 최신 건축 기준과 설계 도서를 함께 확인해야 합니다. 계단 하부에 설비나 수납이 들어가면 유효 높이와 마감 두께가 서로 충돌하지 않는지도 살핍니다. 단면선이 계단을 어느 방향으로 자르는지에 따라 보이는 형태가 달라지므로 평면도와 함께 대조해야 정확한 높이 관계를 읽을 수 있습니다.

출입구는 바닥 마감이 바뀌고 문틀, 문턱, 방수층, 기밀층이 만나는 대표적인 접점입니다. 외부 출입문은 빗물 유입을 막는 턱과 배수, 내부 문은 장애물 없는 통과 폭과 마감 높이의 관계를 검토합니다. 상세 확대도에는 문틀 고정철물과 실란트 위치를 과장 없이 명확히 적습니다. 서로 다른 재료가 움직이는 부위에는 변형을 흡수할 여지를 두고, 도면의 치수 기준이 완성 마감면인지 구조면인지도 구분해야 현장 오차를 예방할 수 있습니다.

처마·파라펫·지붕 배수의 핵심

처마와 파라펫은 외벽과 지붕 또는 옥상 방수가 이어지는 부위여서 누수 위험을 먼저 살펴야 합니다. 방수층이 수직면으로 충분히 올라가는지, 마감 캡과 물끊기가 빗물을 외벽 바깥으로 유도하는지 확인합니다. 배수는 물이 고이지 않도록 경사와 배수구 위치를 함께 표시해야 합니다. 드레인 주변의 보강, 오버플로 배수, 동결 가능성, 유지관리 접근성은 건물 용도와 지역 조건에 맞춰 설계자가 검토할 사항입니다.

파라펫 상부의 금속 마감이나 난간 고정부는 방수층을 관통할 수 있으므로 특히 주의합니다. 관통부 주변 보강 방법과 실란트만으로 해결할 수 없는 구조적 고정 조건을 도면과 시방서에서 함께 확인합니다. 처마 끝의 물끊기 형상은 작은 치수 차이로도 벽면 오염과 빗물 흐름에 영향을 줄 수 있습니다. 지붕 마감재의 겹침 방향, 통기층의 입출구, 배수구 주변의 낮은 지점이 실제 배수 계획과 일치하는지 모형 또는 상세 단면으로 반복 점검합니다.

작도 순서와 최종 검토 체크리스트

단면 작도는 기준선 설정, 구조체 작성, 외피 성능층 연결, 마감과 설비 표시, 주기와 치수 정리 순으로 진행하면 누락을 줄일 수 있습니다. 먼저 큰 관계를 맞춘 뒤 확대 부위에서 재료와 접합 방식을 구체화하는 방식이 효율적입니다. 최종 검토에서는 재료명, 두께, 단위, 레벨, 화살표 방향이 서로 모순되지 않는지 확인합니다. 방수·단열·기밀층이 중간에 끊기지 않는지, 점검과 교체가 필요한 설비에 접근 공간이 있는지도 실무적으로 중요한 질문입니다.

도면을 제출하거나 시공에 사용하기 전에는 평면, 입면, 단면, 구조도, 설비도 사이의 기준 레벨을 다시 비교합니다. 사소해 보이는 마감 두께와 턱 높이가 출입문 하부, 계단참, 창호 하부의 충돌 원인이 될 수 있습니다. 이 글은 단면상세를 학습하기 위한 일반 안내입니다. 실제 허가와 시공에는 적용 지역의 건축법령, 구조·방재 기준, 제조사 시방, 설계자와 감리자의 최신 도서를 우선하며 불확실한 조건은 관련 전문가에게 확인해야 합니다.

도면 주기와 재료 표기의 기준

단면상세의 주기는 도면을 읽는 사람이 재료와 공법을 추측하지 않도록 돕는 짧은 계약 언어입니다. 재료명만 나열하기보다 규격, 두께, 마감 방식, 고정 방법, 필요한 경우 성능 기준을 도면 체계에 맞게 적습니다. 예를 들어 단열재는 종류와 두께, 방수재는 적용 위치와 겹침 또는 보호층의 관계, 금속 마감은 두께와 고정 방식이 함께 표현되어야 합니다. 특정 상표나 제품을 적는 경우에는 동등 성능 인정 범위와 제조사 상세를 시방서에서 별도로 관리하는 것이 일반적입니다.

주기의 위치도 중요합니다. 화살표는 실제로 지시하는 층을 향해야 하며, 같은 선 위에 여러 재료를 겹쳐 적어 해석을 어렵게 만들지 않는 편이 좋습니다. 축척이 작아 글자가 겹치는 부위는 키노트 번호와 재료표를 활용할 수 있지만, 핵심 접합부의 두께와 레벨은 확대도에서 직접 확인할 수 있어야 합니다. 단위 표기와 기준면 표기를 통일하고, 변경된 재료가 다른 도면에도 반영되었는지 문서 간 대조를 수행하면 설계 변경으로 인한 현장 혼선을 줄일 수 있습니다.

시공 전 협의에서 확인할 접합부

단면상세가 완성된 뒤에는 구조, 건축, 기계, 전기 분야가 같은 공간을 어떻게 사용하는지 협의해야 합니다. 보와 슬래브 아래의 천장 속, 외벽 관통부, 지붕 배수구 주변, 욕실과 발코니의 바닥 레벨은 여러 공종의 결정이 겹치는 곳입니다. 각 공종이 요구하는 최소 공간과 유지관리 조건을 먼저 모아 보면, 마감 이후에 발견되는 간섭을 줄일 수 있습니다. 특히 관통 배관은 방화·방수·기밀 성능을 모두 고려해야 하므로 도면의 심볼만으로 충분한지 상세와 시방을 함께 확인합니다.

현장 협의에서는 누가 어떤 순서로 시공하는지도 단면의 품질을 좌우합니다. 방수층 위에 설치되는 부재가 방수 작업보다 앞서야 하는지, 단열재 고정이 외장 하부틀 설치와 충돌하지 않는지, 창호 설치 후 실란트 작업을 위한 작업 공간이 남는지 검토합니다. 설계 의도가 공정상 불가능해 보일 때는 임의 변경보다 설계자와 감리자에게 질의해 기록을 남기는 방식이 안전합니다. 승인된 변경은 관련 도면과 시방, 자재 목록에 함께 반영되어야 합니다.

유지관리 관점의 단면 검토

완공 시점에 보기 좋은 상세가 장기간 성능을 보장하는 것은 아닙니다. 배수구와 점검구, 실란트 접합부, 외장 고정철물, 천장 속 설비처럼 시간이 지나며 확인하거나 교체할 요소를 단면에서 미리 찾습니다. 사람이 접근할 수 없는 곳에 필터나 밸브가 놓이면 작은 유지관리도 큰 철거 작업이 될 수 있습니다. 물이 흐르는 방향과 청소 가능한 경로를 도면에 표시하거나 관리 문서에 연결하면 운영 단계의 판단이 쉬워집니다.

외부에 노출되는 금속과 마감재는 온도 변화, 자외선, 빗물, 먼지에 따라 움직이고 열화합니다. 서로 다른 재료가 만나는 부위에는 팽창과 수축을 고려한 줄눈과 배수 여유가 필요한지 살핍니다. 실내에서는 결로 가능성이 있는 차가운 면과 습기가 많은 공간의 경계를 검토합니다. 이러한 항목은 일반적인 원칙이며, 건물의 용도와 지역 기후, 자재 시스템에 따른 설계 기준 및 제조사 지침을 우선 적용해야 합니다.

단면상세 학습을 위한 도면 읽기 연습

단면상세를 익히는 가장 쉬운 방법은 완성된 건축 도면에서 한 개의 접합부를 골라 재료의 순서를 말로 설명해 보는 것입니다. 외벽과 창호가 만나는 부분을 선택했다면 실내 마감에서 외부 마감까지 어떤 층이 지나가는지, 물과 공기가 어느 방향으로 이동할 수 있는지, 고정철물은 무엇을 지지하는지 차례로 적어 봅니다. 그 뒤 평면과 입면에서 같은 위치를 찾아 개구부 폭과 외관선, 구조축이 단면의 기준과 일치하는지 대조합니다. 이 과정을 반복하면 도면 기호만 외우는 대신 건물의 실제 조립 관계를 이해하게 됩니다.

학습용 작도에서는 처음부터 복잡한 접합부를 다루기보다 단순한 외벽, 바닥, 천장 단면을 일정한 축척으로 그려 보는 것이 좋습니다. 구조체와 마감의 선 굵기를 구분하고, 단열과 방수처럼 성능을 맡은 층은 끊기지 않도록 이어 그립니다. 다음 단계에서 창호 하부, 발코니, 계단, 처마처럼 조건이 변하는 부위를 확대합니다. 도면을 출력하거나 화면에서 확대했을 때 글자와 치수가 읽히는지 점검하고, 다른 사람이 설명 없이도 재료의 순서를 따라갈 수 있는지를 스스로 검토 기준으로 삼습니다.

공식 기준과 전문가 확인이 필요한 경우

단면상세에는 건축법령뿐 아니라 구조 안전, 피난, 방화, 에너지 절약, 장애물 없는 생활환경, 소방 설비, 지역 조례 등 여러 기준이 연결될 수 있습니다. 적용 기준은 건물 용도와 규모, 위치, 공사 시점에 따라 달라질 수 있으므로 이전 프로젝트의 상세를 그대로 복사하는 방식은 적절하지 않습니다. 국가법령정보센터와 관계 기관의 최신 고시를 확인하고, 설계 도서의 기준일과 개정 이력을 함께 살피는 것이 기본입니다. 법령의 해석과 허가 요건은 개별 프로젝트의 조건에 따라 달라질 수 있으므로 관할 기관과 자격 있는 전문가의 확인이 필요합니다.

구조 부재를 절단하거나 관통하는 설비, 방화 구획의 관통부, 방수층을 뚫는 고정철물, 피난 동선에 영향을 주는 계단과 출입구는 특히 임의 변경을 피해야 합니다. 현장에서 예상과 다른 조건을 발견하면 사진과 위치, 치수를 기록하고 설계자 또는 감리자에게 질의하는 절차를 따릅니다. 답변을 받은 뒤에는 해당 변경이 평면, 입면, 단면, 시방, 자재 승인 자료에 모두 반영되었는지 확인합니다. 이처럼 기록을 남기는 과정은 단순한 행정 절차가 아니라 성능과 안전 책임을 명확히 하는 실무의 일부입니다.

마무리: 단면을 연결해서 보는 습관

단면상세의 완성도는 특정 재료 하나를 정확히 적는 데서 끝나지 않습니다. 구조와 외피, 마감과 설비, 배수와 유지관리의 관계를 하나의 연속된 경로로 읽는 습관이 필요합니다. 외벽에서 시작한 단열선이 지붕과 바닥에서 어떻게 이어지는지, 실내 바닥의 물이 배수구로 어떻게 흐르는지, 천장 속 설비가 점검구까지 어떤 경로를 갖는지 질문해 보세요. 각 질문의 답을 도면 안에서 찾을 수 없다면 확대도나 주기가 더 필요할 가능성이 큽니다. 작은 누락을 조기에 발견하는 검토가 시공 품질과 유지관리 비용에 큰 차이를 만들 수 있습니다.

체크리스트를 사용할 때는 모든 프로젝트에 같은 답을 적용하기보다 현재 건물의 조건을 먼저 적어 두는 것이 좋습니다. 구조 방식, 외장 시스템, 지붕 형식, 습윤 공간의 위치, 예상 설비량, 유지관리 방식에 따라 우선순위가 달라집니다. 검토 결과는 도면 번호와 위치를 함께 기록해 다음 협의에서 추적할 수 있게 합니다. 최종 도면은 최신 승인본인지 확인하고, 현장에서는 설계 도서와 자재 시방, 관계 전문가의 지시가 충돌하지 않도록 공식 절차에 따라 조정해야 합니다.

검토 기록을 남기는 방법

검토 메모에는 발견한 위치, 관련 도면 번호, 확인할 재료 또는 치수, 담당 분야, 결정 기한을 함께 적습니다. 단순히 수정 필요라고 쓰기보다 어떤 성능 또는 시공 조건과 연결되는지 남기면 협의의 우선순위를 정하기 쉽습니다. 변경이 승인되면 이전 도면과 새 도면의 차이를 확인하고, 현장에 전달된 문서가 최신본인지 재차 점검합니다.

도면은 혼자 완성하는 결과물이 아니라 여러 사람이 같은 건물을 이해하기 위한 공통 언어입니다. 읽기 쉬운 단면상세와 명확한 기록은 질문과 재작업을 줄이고, 필요한 전문 검토가 제때 이루어지도록 돕습니다.
