자동부하 전환개폐기 ALTS의 역할, 절체 과정, 점검 항목과 안전 수칙을 일반 정보로 정리합니다.

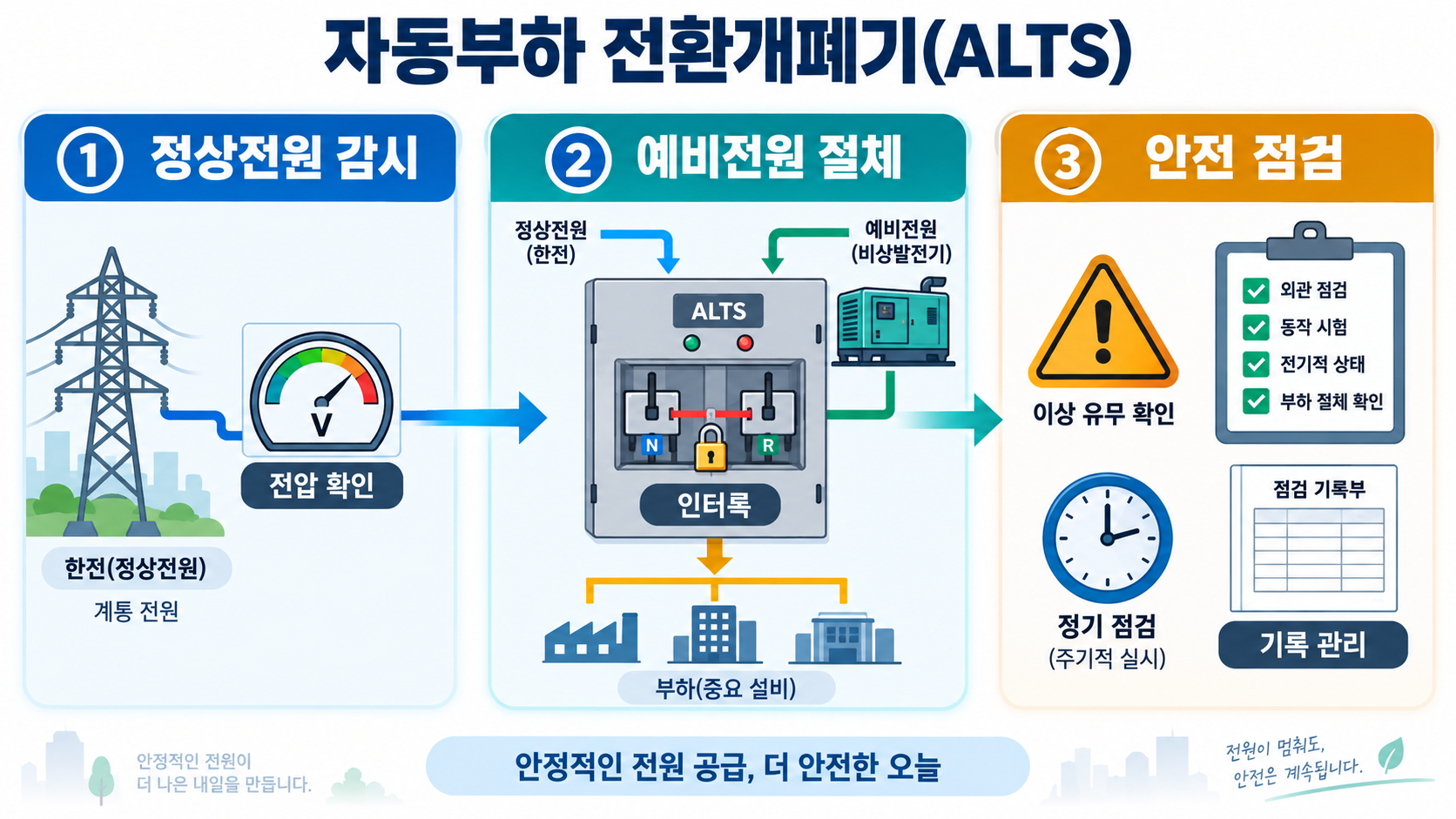

ALTS의 역할: 정전 때 전원을 바꾸는 장치
자동부하 전환개폐기(ALTS)는 한 전원에서 이상이 감지될 때 미리 정한 다른 전원으로 부하를 넘기는 설비입니다. 비상발전기, 예비 수전선, UPS처럼 대체 전원이 있는 건물에서 전력 공급의 연속성을 높이는 데 쓰입니다. 이름에 자동이라는 말이 들어가지만, 현장 조건과 보호계전 설정에 따라 움직이는 설비이므로 임의 조작은 피해야 합니다.
ALTS는 전기 자체를 만들어 내는 장치가 아니라 정상 전원과 예비 전원 사이의 선택을 담당합니다. 따라서 예비 전원의 용량, 연료나 배터리 상태, 차단기 보호 설정이 함께 갖춰져야 기대한 결과가 나옵니다. 병원, 상가, 공장, 공동주택의 공용 설비처럼 정전 피해를 줄여야 하는 곳에서 특히 중요하게 관리됩니다.
일상 점검의 핵심은 장치의 표시등만 보는 데 그치지 않고 어떤 부하가 연결되어 있는지, 전환 뒤에도 필요한 설비가 실제로 운전되는지를 확인하는 것입니다. 다만 수전반 내부와 충전부는 감전과 아크 위험이 있으므로 자격을 갖춘 전기안전관리자 또는 전문 업체의 작업 범위로 남겨 두어야 합니다.

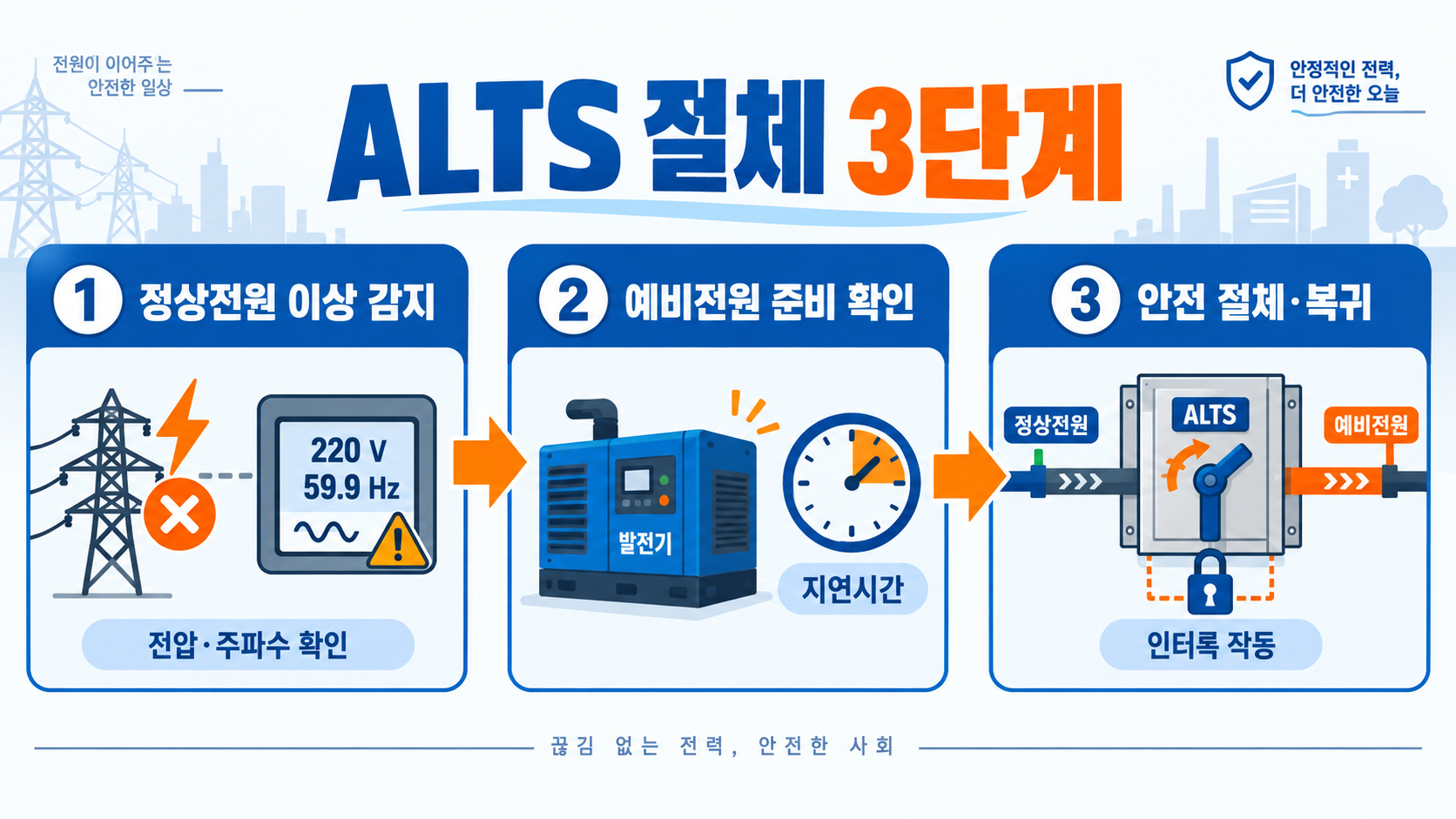

작동 순서: 감지부터 복귀까지
첫 단계는 정상 전원의 전압, 주파수, 상순서 같은 조건을 감시하는 일입니다. 설정 범위를 벗어나는 상태가 일정 시간 이어지면 ALTS는 단순 순간 변동과 실제 고장을 구분하기 위해 지연 시간을 적용할 수 있습니다. 지연 시간은 너무 짧으면 불필요한 절체를 부르고, 너무 길면 정전 영향을 키울 수 있어 설계 조건에 맞춰야 합니다.
두 번째는 정상 전원 측을 분리하고 예비 전원이 준비됐는지 확인하는 절체 과정입니다. 일반적인 개방 전환 방식에서는 두 전원을 동시에 연결하지 않도록 인터록이 동작합니다. 발전기 연동 설비는 기동 신호, 안정화 대기, 예비 전원 투입이 차례로 이어질 수 있으며 이때 조명이나 모터가 잠시 멈추는 현상은 방식에 따라 나타날 수 있습니다.
마지막은 정상 전원이 회복됐을 때의 복귀입니다. 즉시 복귀, 일정 시간 안정 확인 후 복귀, 수동 복귀 등 운전 정책이 다를 수 있습니다. 복귀 중에도 부하의 안전이 우선이므로 설정값을 편의상 바꾸지 말고, 전환 기록과 경보 이력을 보며 원인이 외부 정전인지 설비 이상인지 확인하는 습관이 필요합니다.
구성 요소: 무엇을 확인해야 할까
ALTS 패널에는 보통 전환 개폐부, 제어기, 전압 감시 회로, 표시등과 선택 스위치, 인터록 장치가 포함됩니다. 전환 개폐부는 정격전류와 차단 성능을 고려해 선택되며, 제어기는 전원 이상 판단과 시간 설정, 경보 출력을 맡습니다. 화면이나 램프의 정상 표시는 출발점일 뿐이고 실제 결선과 보호장치 상태를 대신하지는 않습니다.
정상 전원과 예비 전원의 정격전압, 상수, 주파수, 접지 방식이 설비 설계와 맞는지도 중요합니다. 서로 다른 조건의 전원을 잘못 연결하면 장비 손상이나 사고로 이어질 수 있습니다. 증설이나 부하 변경이 있었다면 기존 ALTS의 용량이 여전히 충분한지 전기안전관리자가 부하 계산과 도면을 기준으로 재검토하는 편이 안전합니다.
경보 접점과 원격 감시 기능이 있다면 경보가 실제로 전달되는지도 점검 대상입니다. 정전, 예비 전원 불가, 절체 실패 같은 상태가 기록돼야 원인을 추적할 수 있습니다. 기록지에는 날짜, 시험 목적, 전원 상태, 절체 시간, 이상 유무, 조치 내용을 남기면 다음 정기점검 때 비교 자료로 활용할 수 있습니다.

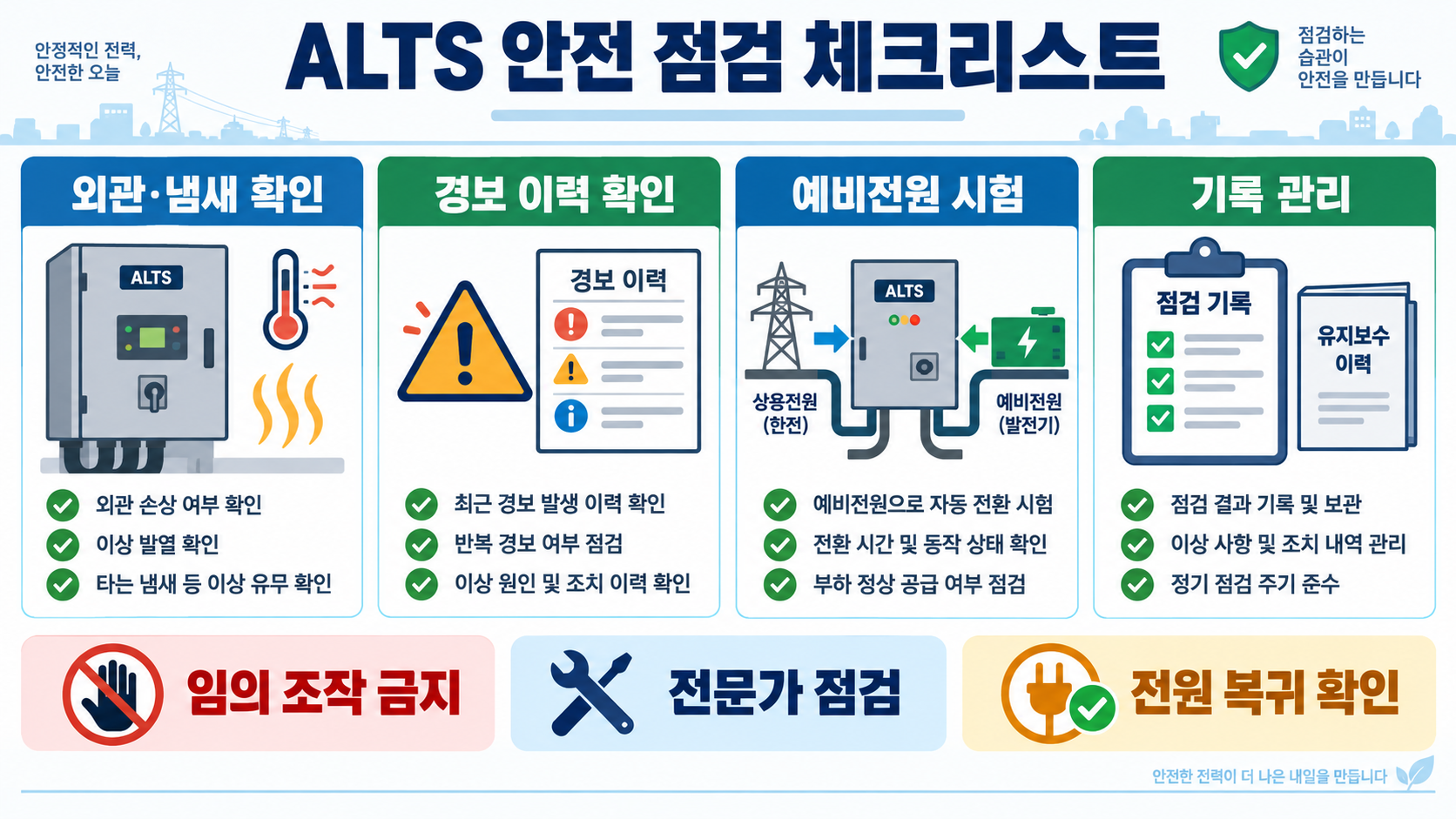

정기 점검 체크리스트
점검 전에는 설비의 단선결선도와 운전 절차서를 확인하고 작업 책임자, 비상 연락 체계, 부하 영향 범위를 공유합니다. 무정전이 필요한 서버나 의료 장비, 승강기, 소방 설비가 있다면 시험 가능 시간과 우회 대책을 먼저 정해야 합니다. 사용자가 모르는 시험은 불편과 안전 문제를 함께 만들 수 있습니다.
외관 점검에서는 타는 냄새, 변색, 비정상 소음, 습기, 먼지 축적, 느슨한 문이나 잠금 상태를 봅니다. 표시등과 계측값은 평소 기록과 비교하고, 경보 이력에는 반복되는 저전압이나 절체 실패가 없는지 살핍니다. 절연저항 측정, 단자 체결, 충전부 청소처럼 위험이 따르는 작업은 반드시 전원 차단과 적정 보호구를 포함한 전문 절차로 실시해야 합니다.
기능 시험은 실제 정전과 같은 영향을 낼 수 있으므로 승인된 절차와 감독 아래 실시합니다. 시험 뒤에는 정상 전원 복귀 여부, 예비 발전기 냉각 운전, 경보 해제, 부하 복구 상태를 빠짐없이 확인합니다. 한 항목이라도 불확실하면 임시로 설정을 반복 변경하기보다 점검 결과를 남기고 제조사 또는 전기 전문 업체에 문의하는 것이 좋습니다.
이상 징후와 대응 원칙
절체가 되지 않거나 예상보다 오래 걸리고, 같은 경보가 반복되거나, 패널에서 열·냄새·소음이 느껴진다면 사용자가 덮개를 열어 해결하려 해서는 안 됩니다. 우선 사람의 접근을 제한하고 건물의 비상 대응 절차와 관리 책임자에게 알리세요. 연기나 화재 위험이 있으면 현장 안전을 확보한 뒤 119 등 긴급 체계의 안내를 따르는 것이 우선입니다.
정전 뒤 일부 부하만 복구되지 않는 경우에는 ALTS 자체뿐 아니라 하위 차단기, 부하 우선순위, 발전기 용량, 보호계전 동작이 원인일 수 있습니다. 무리한 재투입은 과부하를 키울 수 있으므로 부하를 임의로 늘리거나 인터록을 해제하지 마세요. 전기안전관리자가 계측과 기록을 바탕으로 범위를 판단하도록 하는 것이 합리적입니다.
작은 이상도 날짜와 증상을 기록하면 예방 정비의 단서가 됩니다. 예를 들어 특정 시간대에만 저전압 경보가 나거나 발전기 기동이 느린 패턴은 점검 계획을 세우는 데 도움이 됩니다. 안전 설비의 신뢰성은 고장 난 뒤의 응급조치보다 평소의 기록, 시험, 부품 관리에서 더 크게 좌우됩니다.
안전하게 관리하는 방법과 공식 확인 경로
ALTS의 운전 설정, 교체, 결선 변경은 전기설비 기준과 현장 도면을 아는 전문가가 수행해야 합니다. 관리자는 장비 모델, 정격, 설치 위치, 마지막 시험일, 비상 연락처를 최신 상태로 보관하고, 입주자나 직원에게는 정전 시 피해야 할 행동과 안내 경로를 알려 두는 역할을 할 수 있습니다. 설비실은 잠금과 출입 관리도 함께 필요합니다.
대한민국에서는 한국전기안전공사의 전기안전 정보와 국가법령정보센터의 관련 기준을 통해 일반적인 제도와 안전 정보를 확인할 수 있습니다. 개별 건물의 검사 주기, 계약전력, 발전기 연동 조건은 다를 수 있으므로 온라인 글만으로 판단하지 말고 관리 주체와 전기안전관리자에게 현재 도면 및 점검 기록을 확인하세요.
이 글은 자동부하 전환개폐기의 기본 개념을 설명하는 일반 정보입니다. 설비 내부 작업, 고장 진단, 보호계전 정정, 활선 작업은 전문 자격과 현장 안전 절차가 필요한 영역입니다. 정전 피해를 줄이려면 비상조명, 통신, 소방 설비 등 우선 부하 목록을 정리하고 정기 시험 결과를 관리하는 것부터 시작하면 됩니다.
전환 방식의 차이 이해하기
전환 개폐기는 전원을 끊은 뒤 다른 전원을 연결하는 개방 전환, 매우 짧은 중첩을 관리하는 방식 등 설계 목적에 따라 구성이 달라질 수 있습니다. 어떤 방식이든 핵심은 두 전원의 조건과 부하 특성에 맞는 인터록을 확보하는 것입니다.
전환 방식은 설비의 연속 운전 요구와 안전 기준을 함께 고려해 설계됩니다. 개방 전환은 두 전원이 동시에 물리지 않도록 한 전원을 분리한 뒤 예비 전원을 투입하는 형태이며, 그 짧은 공백에도 민감한 부하는 별도의 무정전 대책이 필요할 수 있습니다. 반대로 전원 사이의 조건을 확인하며 전환하는 구성은 더 복잡한 제어와 보호를 요구합니다. 모터, 냉동기, 통신 장비처럼 재기동 전류나 순간 정전에 민감한 부하가 있다면 전환 시간뿐 아니라 재기동 순서, 차단기 정격, 보호 설정까지 전문가가 도면 기준으로 검토해야 합니다. 현장에서는 패널의 선택 스위치 위치와 운전 절차서가 일치하는지도 정기적으로 확인하세요.
예비 전원 용량도 함께 살피기
ALTS가 정상적으로 절체해도 예비 발전기나 배터리 시스템의 용량이 부족하면 모든 부하를 유지할 수 없습니다. 그래서 비상시 꼭 필요한 부하와 나중에 복구해도 되는 부하를 구분하는 우선순위 계획이 필요합니다.
예비 전원 계획에서는 정격 용량 숫자 하나보다 실제 기동 부하와 동시 사용 조건을 살피는 것이 중요합니다. 냉동기나 펌프처럼 시작 순간 전류가 큰 장비는 발전기 전압과 주파수에 영향을 줄 수 있고, 계절별 냉난방 사용량 변화도 결과를 바꿉니다. 증축이나 장비 교체가 있었다면 과거의 부하 계산을 그대로 믿지 말고 최신 도면과 사용 현황을 기준으로 재검토해야 합니다. 발전기 시험 때는 전환 성공 여부만 기록하지 말고 전압 안정, 주파수, 연료 상태, 과열 경보, 실제 부하 반응을 함께 남겨 다음 점검에 비교하세요.
점검 기록을 읽는 요령
점검 기록은 단순히 완료 표시를 남기는 문서가 아니라 다음 이상을 예측하는 비교 자료입니다. 전환 시험 날짜, 정상 전원 상태, 예비 전원 준비 시간, 복귀 시간, 경보 발생 여부, 조치 담당자를 같은 형식으로 적어 두면 변화가 보입니다.
기록을 일정한 양식으로 쌓으면 작은 변화도 눈에 띕니다. 예를 들어 발전기 기동 시간이 이전보다 길어지거나 특정 계절과 시간대에만 저전압 경보가 반복되면 원인 조사 우선순위를 높일 근거가 됩니다. 기록에는 추측보다 계측값, 경보 코드, 관찰 시각, 실제 조치 내용을 적고 수리나 설정 변경 뒤에는 재시험 결과를 별도로 남기세요. 사진이나 도면의 최신 버전, 시험 승인자, 부하 영향 범위를 함께 보관하면 담당자가 바뀌어도 설비 이력을 이어갈 수 있습니다. 반복 이상은 단순 초기화로 지우지 말고 전문 점검의 근거로 활용하는 편이 안전합니다.
사용자가 알아둘 정전 행동
건물 이용자는 정전이 발생했을 때 설비실로 들어가 패널을 조작하기보다 관리실이나 안내 방송의 지시를 따르는 편이 안전합니다. 승강기 안에 갇히거나 의료 장비, 화재 경보처럼 즉시 도움이 필요한 상황은 정해진 비상 연락망으로 알리세요.
전원이 끊겼을 때 개인이 차단기를 임의로 올리거나 설비반 문을 여는 행동은 감전과 아크 위험을 키울 수 있습니다. 승강기 안에 갇힌 경우에는 비상 통화 장치나 119를 통해 도움을 요청하고, 억지로 문을 열려 하지 마세요. 전력이 돌아온 직후에는 관리 주체가 복구 순서를 확인할 시간을 두고 대형 전기기기를 한꺼번에 켜지 않는 편이 좋습니다. 휴대전화 조명은 이동에만 사용하고 촛불처럼 화재 위험이 있는 조명은 피하는 것이 안전합니다. 평소에 비상 연락처와 대피 안내를 확인해 두면 예기치 않은 정전에서도 더 차분히 대응할 수 있습니다.
교체 또는 개선을 검토할 때
노후 ALTS의 교체 여부는 외관만으로 정하기 어렵습니다. 제조 연도, 부품 공급 가능성, 절체 실패 이력, 열화 흔적, 부하 증가, 법정 점검 결과를 종합해 전기 전문 인력이 판단해야 합니다.
개선 공사를 검토할 때는 새 장치의 가격만 비교하지 말고 기존 배선, 차단기 정격, 발전기 제어반, 원격 감시 신호와의 호환성을 먼저 확인해야 합니다. 공사 중 정전이 필요한지, 임시 전원이 필요한지, 시험 운전을 언제 어떻게 할지도 사전에 계획합니다. 부품 공급이 중단된 장비는 예방 교체 시점을 앞당길 이유가 될 수 있지만 실제 판단은 검사 결과와 위험도를 바탕으로 해야 합니다. 용량 증설이나 전환 방식 변경은 건물 전체 전기계통에 영향을 줄 수 있으므로 전기안전관리자와 설계·시공 전문 업체의 검토를 거쳐 진행하세요. 완료 뒤에는 변경 도면과 운전 절차서를 최신화해야 합니다.
핵심 정리
자동부하 전환개폐기는 정전 상황에서 정상 전원과 예비 전원을 안전한 순서로 선택하도록 돕는 핵심 설비입니다. 신뢰성은 패널 하나의 상태만으로 결정되지 않으며 예비 전원 용량, 보호 장치, 정기 시험, 정확한 기록, 전문 관리가 함께 맞물려야 합니다.
안전한 관리는 복잡한 조작을 익히는 일보다 역할과 경계를 분명히 하는 데서 시작합니다. 관리자는 설비 모델, 정격, 설치 위치, 마지막 시험일, 우선 부하, 비상 연락망을 최신 상태로 유지하고 이용자는 정전 안내를 따르는 방식이 바람직합니다. 표시등 이상, 반복 경보, 타는 냄새, 비정상 열이나 소음이 나타나면 임의 조작을 멈추고 관리 책임자와 전문가에게 알려야 합니다. 한국전기안전공사와 국가법령정보센터의 공식 정보는 일반 기준을 확인하는 데 도움이 되지만 개별 건물의 설정과 고장 판단을 대신하지는 않습니다. 실제 내부 작업과 정정은 반드시 자격과 절차를 갖춘 인력에게 맡기세요.
관리 책임자에게 전달할 정보
이상이 발생했을 때 관리 책임자나 전기안전관리자에게 전달할 정보가 정확하면 대응 시간이 줄어듭니다. 발생 시각, 정상 전원과 예비 전원의 표시 상태, 경보 문구나 코드, 영향을 받은 구역과 설비, 연기·냄새·소음 여부를 안전한 거리에서 기록하세요. 누가 어떤 조작을 했는지도 빠뜨리지 말아야 원인 분석에 도움이 됩니다.
연락 전에 패널을 열거나 반복해서 리셋하는 행동은 기록을 지우고 위험을 키울 수 있습니다. 비상 상황에서는 사람의 안전과 화재 대응을 먼저 하고, 설비 상태 확인은 권한 있는 인력이 맡도록 하세요. 평상시에는 비상 연락망, 설비실 출입 권한, 전기 도면 보관 위치, 발전기 연료와 시험 일정의 담당자를 분명히 정해 두는 것이 좋습니다. 이러한 준비는 ALTS가 필요한 순간에 설계된 역할을 수행하도록 돕는 기본 조건입니다.
마무리 점검 질문
최근 정전 또는 절체 시험 뒤에 모든 필수 부하가 계획대로 복구됐는지, 경보 기록과 점검표가 남아 있는지 확인하세요. 이 두 질문만으로도 관리 공백을 발견할 수 있습니다.
설비의 안전은 한 번의 시험으로 끝나지 않습니다. 정기적인 기록 비교와 전문가의 확인을 통해 전원 전환 체계를 지속적으로 관리하는 것이 중요합니다.
